NO utilice el sistema de transferencia interna de CA que se describe en la sección
7.La conmutación automática entre las distintas fuentes de alimentación (p. ej.,
inversor y red eléctrica) debe conseguirse incorporando un sistema de transferencia
externo (p. ej., el MASTERVOLT Masterswitch 0).
Asegúrese de que la configuración en paralelo satisfaga los siguientes requisitos:
15 unidades como máximo.
Solo conexiones de CA cableadas.
Puesta a tierra de neutro, en caso necesario, conectada externamente:
- Asegúrese de que los cables internos de conexión a tierra no estén conectados.
- Conecte el conductor de neutro común (N) de la salida CA combinada a la tierra de
protección (PE/GND) externamente.
- Integre un interruptor de circuito por fallo a tierra (ICFT) al circuito de salida CA combinada.
- Consulte los reglamentos aplicables localmente en cuanto a la conexión a tierra de los
sistemas eléctricos autónomos.
Siga estos pasos para la instalación de una configuración en paralelo:
1. Examine el diagrama de la página 103.
2. Apague todas las fuentes de CC y CA.
3. Apague cada AC Master.
4. Conecte el cableado de CA.
5. Opcional: Conecte un panel de control o un
interruptor remoto a la unidad elegida como
unidad maestra; consulte la sección 6.
6. Conecte el cableado de CC.
7. Conecte el cableado CAN (CAT5 ethernet
cable (straight through)) y active la
Tolocando un puente al inicio y al final del
bus CAN.
8. Designe una unidad como Maestro.
9. Designe las otras unidades como Esclavo.
10. Ajuste todas las unidades a la misma tensión
y frecuencia de salida.

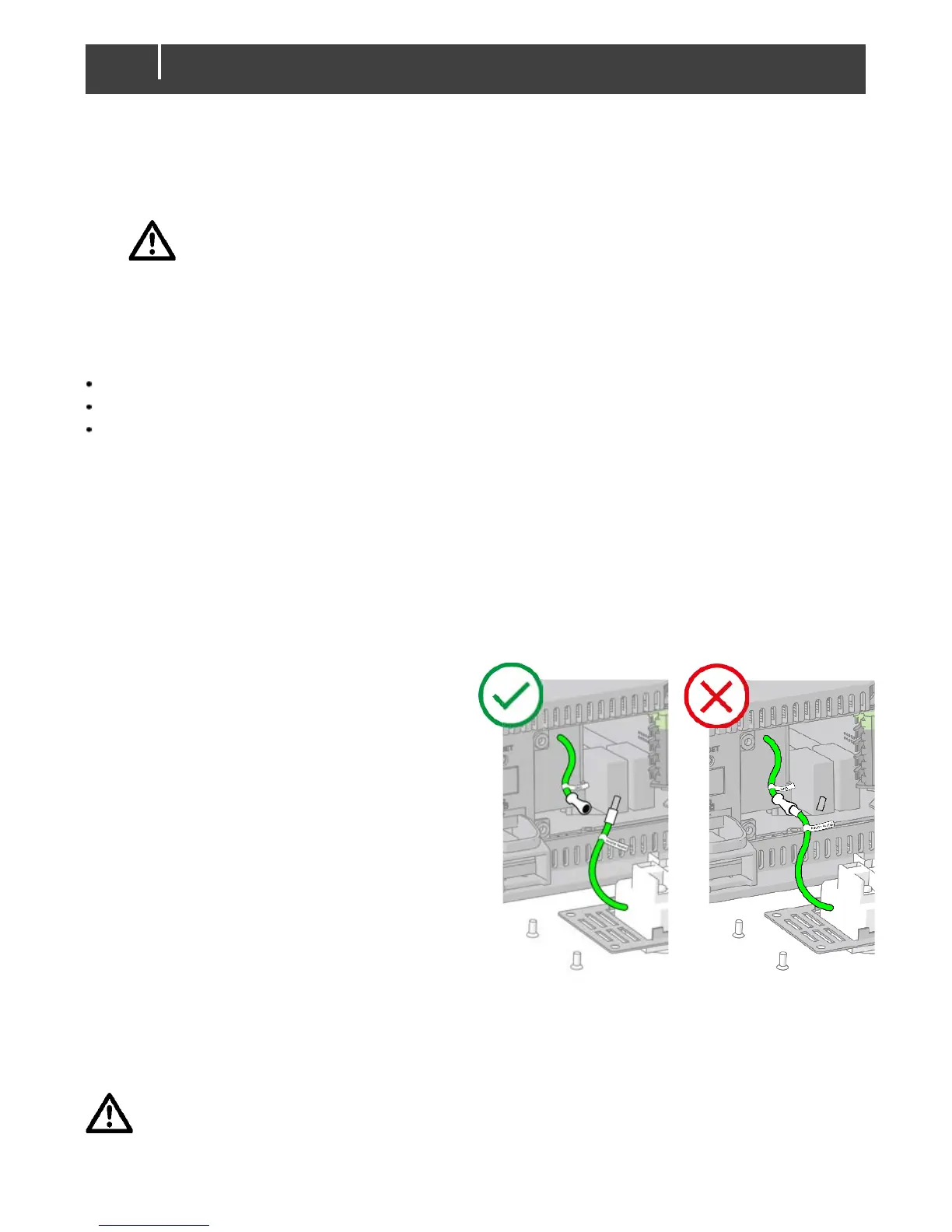

11. Inspeccione todo el cableado. Desconecte todos los cables de tierra que estén conectados;
consulte la figura.
12. Coloque el fusible del inversor.
13. Encienda la fuente de alimentación de CC.
14. Encienda cada uno de los AC Master.
