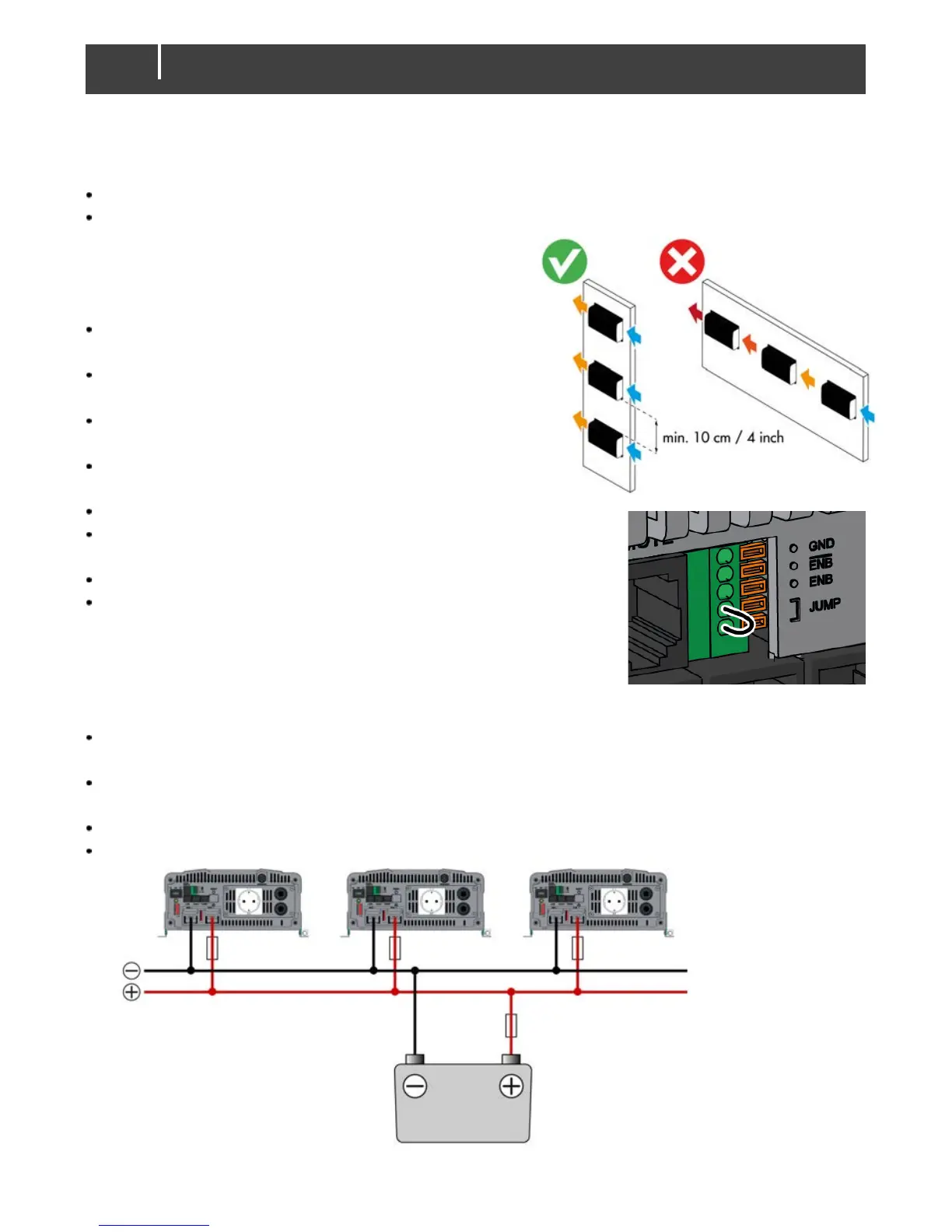

10. Einrichten von Systemen mit mehreren Einheiten
Der AC Master 2500/3500 erlaubt Ihnen, folgende Systeme mit mehreren Einheiten einzurichten:
Parallelkonfiguration mit 2 bis 15 Einheiten, um eine höhere Ausgangsleistung zu erzeugen.
3-phasige Konfiguration mit 3 Einheiten, um einen 3-phasigen Ausgang zu erzeugen.
Installationsrichtlinien
Stellen Sie beim Einrichten eines Systems mit
mehreren Einheiten stets Folgendes sicher:
es werden nur identische AC Master-Einheiten mit
den gleichen Artikelnummern verwendet;
zwischen den Einheiten müssen mindestens 10 cm
/ 4 Zoll Abstand frei bleiben;
keine Einheit wird in der Luftströmung einer
anderen Einheit installiert, siehe Abbildung;
der Hauptschalter ist ausgeschaltet, ehe Sie die
einzelnen Einheiten zu konfigurieren beginnen;
DIP-Schalter 7 und 8 sind für jede Einheit auf "1" gestellt;
jede Einheit im System ist (mit DIP-Schaltern 1 und 3) auf die
gleiche AC-Ausgangsspannung und -frequenz eingestellt;
jedes System verfügt über eine Master-Einheit;
der CAN-Bus wird immer durch Einsetzen von Jumpern in der
ersten und letzten Einheit terminiert. Dazu werden die beiden
Jumper-Steckplätze verbunden, siehe Abbildung.
DC-Verkabelung
In der Verkabelung fließen hohe Ströme. Für eine sichere Installation:
Die gesamte Verkabelung muss korrekt, d. h. entsprechend den lokal gültigen Standards,
dimensioniert und abgesichert sein.
Die Kabel zwischen der DC-Verteilung und den AC Mastern müssen gleich lang sein und den
gleichen Querschnitt besitzen.
Halten Sie die Kabellängen so kurz wie möglich.
Verwenden Sie nur eine Batteriebank.
