11

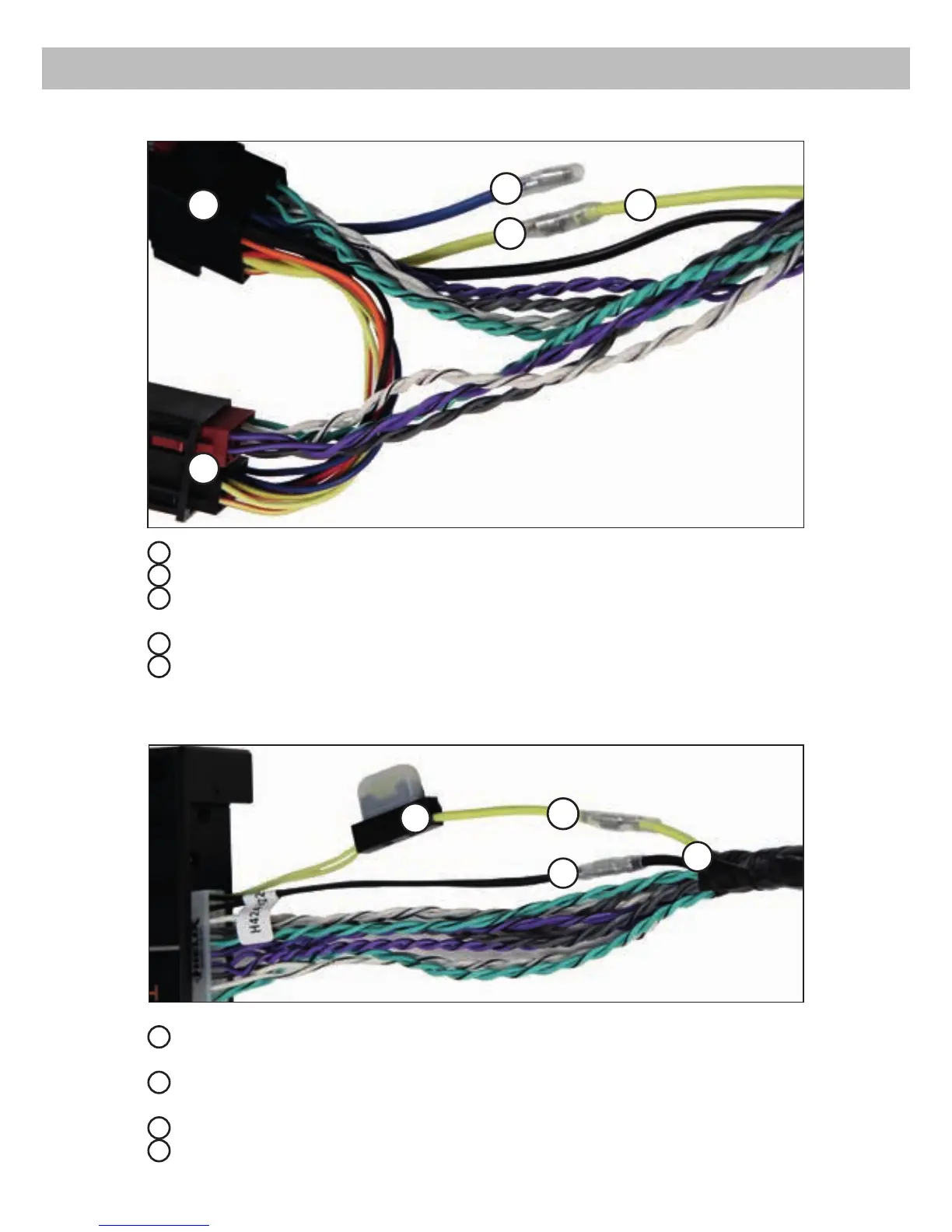

Abb. 5 Anschlussmöglichkeit für die direkte Stromversorgung über die Batterie
4
4
Diese Seite des Kabelbaums wird direkt an die Batterie angeschlossen. Dafür werden
die Kabelverbindung I und H getrennt.
5
Die offenen Enden dieser Seite des Kabelbaums müssen einzeln isoliert werden
nachdem die Kabelverbindung I und H getrennt wurden.
I
+12 Volt Leitung zum Anschluss an den Pluspol der Autobatterie.
H
Masse-Leitung zum Anschluss an den Minuspol der Autobatterie oder zum Anschluss
an einen Massepunkt des Kfz-Chassis.
Abb. 4 MATCH Kabelbaum - Umsteckmöglichkeit Zündplus & Dauerplus
1
2
F
E
G
1
ISO-Kupplung des MATCH-Kabelbaums
2
ISO-Stecker des MATCH Kabelbaums
E
Gelbe Leitung - Im Auslieferungszustand als Dauerplus mit der Spannungsversor-
gung des Verstärkers verbunden.
F
Blaue Leitung - Im Auslieferungszustand als Zündplus offen und isoliert
G
+12 Volt Spannungsversorgung des Verstärkers - muss immer an Dauerplus ange-
schlossen sein.
5
H
I
