3

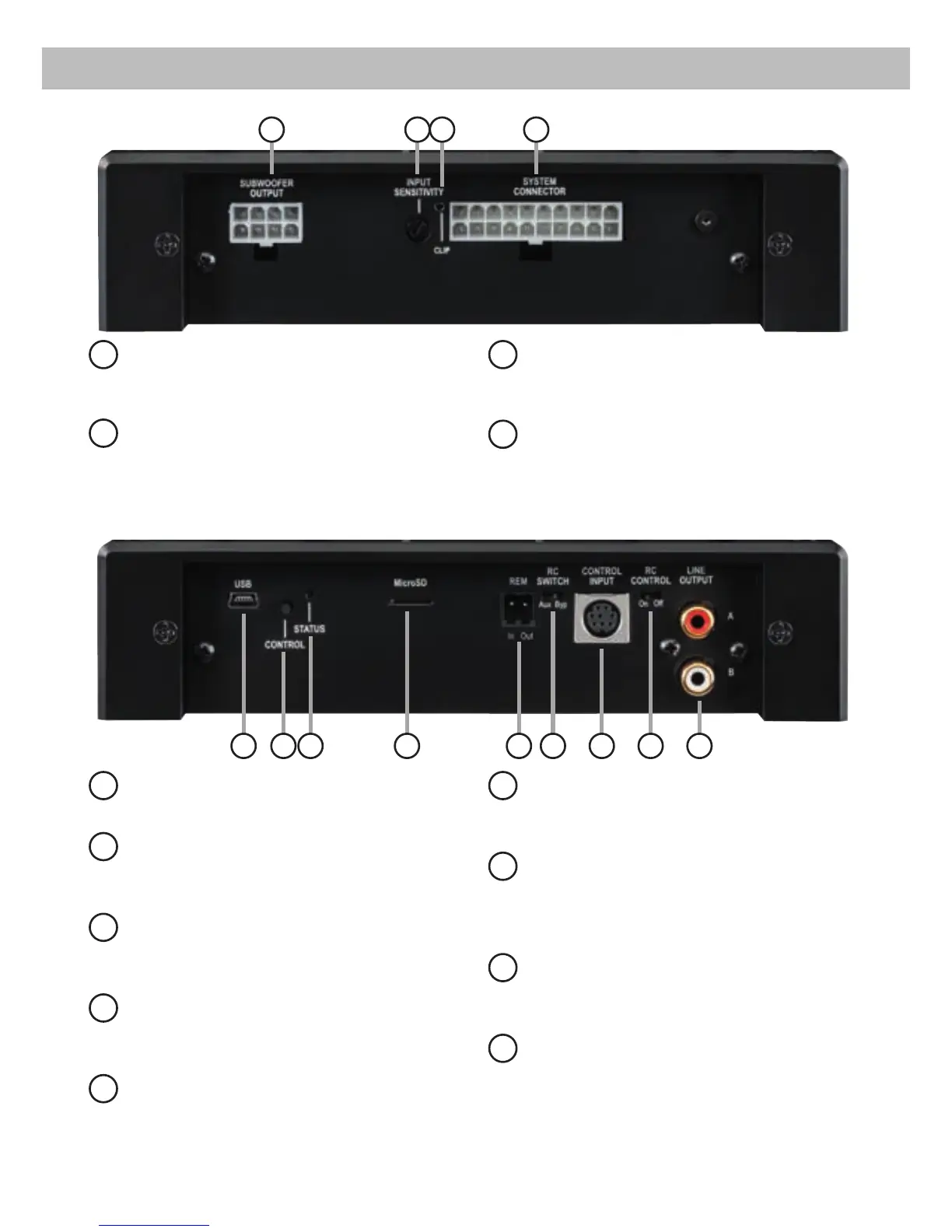

Anschluss- und Bedienelemente
1
Subwoofer Output
Anschluss für einen passiven MATCH PP
Subwoofer.
2
Input Sensitivity
Drehregler zum Anheben der Eingangsemp-
ndlichkeit
3
Clipping LED
Diese LED leuchtet rot, wenn einer der Ana-
logeingänge übersteuert wird.
4
System Connector
Anschluss für das MATCH Anschlusskabel.
Verwenden Sie ausschließlich das Original-
Anschlusskabel, um die PP 62DSP mit dem
Autoradio zu verbinden.
5
USB Eingang
Dient zum Anschluss an den Computer.
6
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
7
Status LED
Die Status LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an.
8
MicroSD Kartenleser
Kartenleser zum Aufspielen von fahr-
zeugspezischen Setups.
9
Rem In / Out
Der Remote-Eingang dient zum Einschalten
der PP 62DSP. Der Remote-Ausgang dient
zum Einschalten weiterer Verstärker bei Ver-
wendung der Line Outputs.
10
RC Switch Aux / Bypass
Legt die Funktion des Mode Schalters auf ei-
ner URC Fernbedienung fest.
11
Control Input
Multifunktionsanschluss - dient zum An-
schluss einer Fernbedienung und weiterem
MATCH PP 62DSP Zubehör.
12
RC Control On / Off
Dient zum aktivieren bzw. deaktivieren einer
Fernbedienung.
13
Line Output
Vorverstärkerausgänge zum Anschluss
weiterer Verstärker. Zum Einschalten die-
ser Verstärker muss der Remote-Ausgang
(Rem Out) verwendet werden.
1 2 3 4
9 108
7
6
5
1211 13
