17

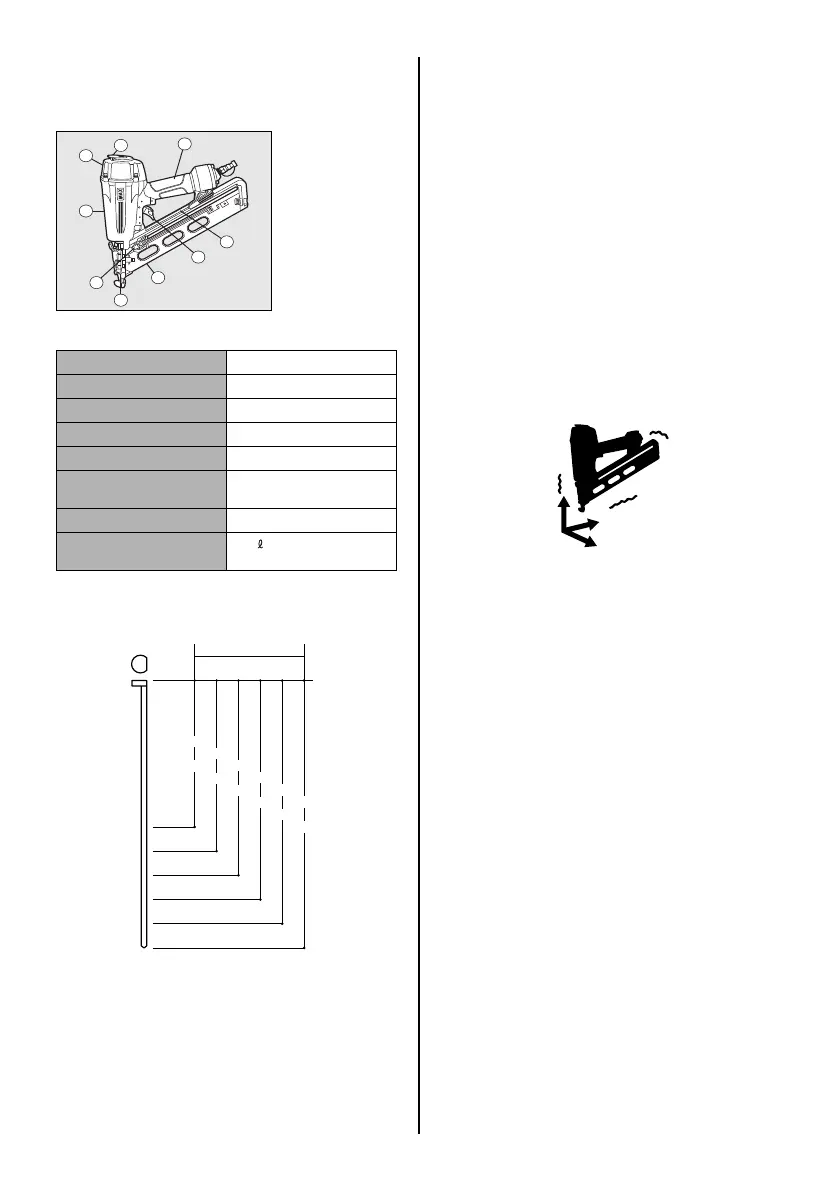

3. SPEZIFIKATIONEN UND
TECHNISCHE DATEN
1. BEZEICHNUNG DER TEILE
2. TECHNISCHE DATEN DES WERKZEUGS
Die Maschine wurde kompakt konstruiert, um ein
bestmögliches Betriebsgewicht zu erhalten.
3. STIFTNAGELSPEZIFIKATION
DRUCKLUFTANSCHLUSSSTÜCKE:
Dieses Werkzeug ist mit einem 6 mm (1/4") N.P.T.
Schnellverschluss ausgestattet. Der Innendurchmesser sollte 7
mm (0,28") oder größer sein. Das Anschlussstück muss eine
Druckentlastung des Gerätes bei unterbrochener Druckluftzufuhr
ermöglichen.
EMPFOHLENER BETRIEBSDRUCK:
5 bis 7 bar (70 bis 100 p.s.i.) Zur Gewährleistung einer optimalen
Befestigerleistung ist der Luftdruck innerhalb dieses Bereiches einzustellen.
DER BETRIEBSDRUCK DARF NICHT MEHR ALS 8.3 BAR (120
p.s.i.) BETRAGEN.
4. TECHNISCHE DATEN
1 GERÄUSCHPEGEL
A-Impulsschalleistungspegel
------ LWA, 88,8 dB
Unsicherheit (KWA): 3 dB
A-Impulsschalldruckpegel
------ LpA, 87,2 dB
Unsicherheit (KpA): 3 dB
Festlegung und Angabe der Werte gemäß EN12549: 1999.
2 SCHWINGUNGEN
Schwingungskennwert
= 3,04 m/s
2
Unsicherheit (K): 1,5 m/s
2
Diese Werte werden entsprechend ISO 8662-11 festgestellt
und dokumentiert.
Dieser Wert hängt mit Eigenschaftswert des Werkzeugs
zusammen und bedeut nicht den Einfluß zum Hand/Arm-
System, wenn Sie das Werkzeug verwenden. Ein Einfluß
zum Hand/Arm-System, wenn Sie das Werkzeug
verwenden, wird zum Beispiel von der ergreifenden Kraft,
der Kontaktandruckkraft, der Arbeitsrichtung, der
Einstellung der Hauptluftzufuhr, des Werkstücks, des
Werkstückträgers, abhängen.
5. EINSATZGEBIETE
Anbringen von Tür- und Fensterzargen
Anbringen von Zierbrettern aus Sperrholz andere Innenausbauarbeiten
Plattenmontage und Anbringen von Formteilen
Unterbodenbau
Möbelmontage einschließlich Schubladenmontage, annageln von
schrankrückwänden, verdeckte Nagelung und andere Endarbeiten
Schrankmontage
1 Gehäuse
2 Zylinderdeckel
3
Austrittsabdeckung
4 Magazin
5
Betätigungshebel
6 Griff
7
Sicherheitsaufkleber
8 Entladeöffnung
9 Drücker
PRODUKT-NR. NF665A/15
HÖHE 322 mm (12-5/8")
BREITE 94 mm (3-11/16")
LÄNGE 322 mm(12-5/8")
GEWICHT 1.8 kg(3.97 lbs)
EMPFOHLENER
BETRIEBSDRUCK
5 bis 7 bar
(70 bis 100 p.s.i.)
LADEKAPAZITÄT 106 Nägel
DRUCKLUFTVERBRAUCH 1,44 (0,051ft
3
) bei 7 bar
Betriebsdruck
1-1/4"
32 mm
1-1/2"
38 mm
1-3/4"
45 mm
2"
51 mm
2-1/4"
57 mm
2-1/2"
65 mm
NF665A/15
Wire gauge: 15
