20 16025628 ©2005 Maytag Services
Cabinet Air Flow
22, 23, 26 cu. ft. Side by Side

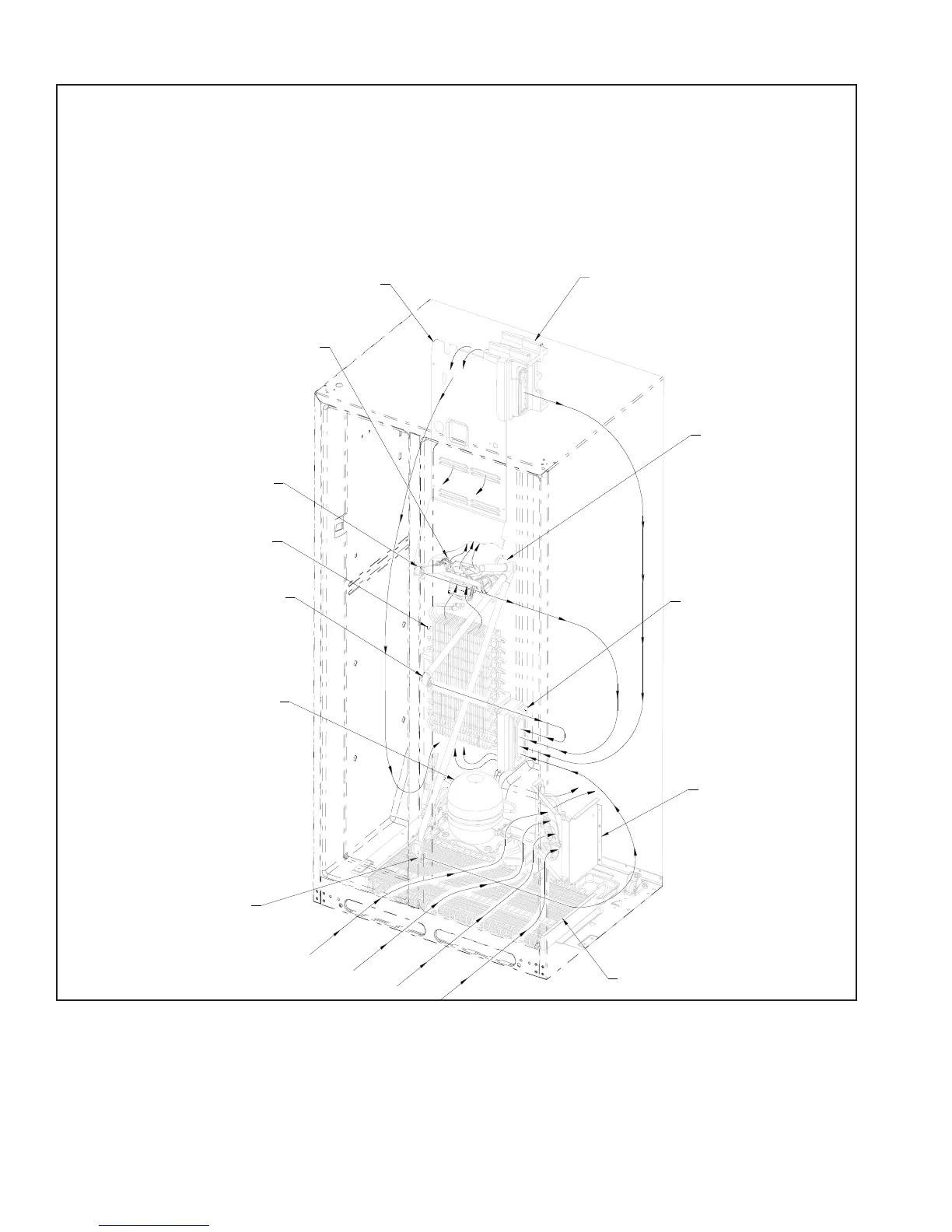

Cabinet Air Flow Diagram
FREEZER BACK
(AIR BAFFLE)
AIR SUPPLY
(IN FOAM)
REFRIGERATOR AI
RETURN TUNNEL
CONDENSER
COMPRESSOR
LARGE BEVERAGE CHILLER
AIR SUPPLY
EVAPORATOR
EVAPORATOR
FAN ASSEMBLY
REFRIGERATOR AIR
SUPPLY
TUNNEL
TO
FRESH FOOD
COMPARTMENT
CONTROLS
CONDENSER
FA
ASSEMBLY
DELI
AIR
SUPPLY
AIRFLOW
DIAGRAM
MALL BEVERAGE CHILLER
AIR SUPPLY
(SOME MODELS)
(SOME MODELS)
