4) VISTA GENERAL DEL PRODUCTO
Consulte la figuras {A} a {I} en la página 66:
1 Guía del cartucho
2 Discos del empujador*
3 Indicador de volumen de dispensación
4 Unidad de accionamiento neumática
5 Botón eyector del cartucho
6 Soporte de cartucho*
7 Gatillo
8 Válvula reguladora de presión
9 Empuñadura
10 Botón retráctil
11 Tuerca de retención
12 Tapón de cierre
13 Manual de instrucciones
14 Conexión de aire comprimido
* disponible como pieza de repuesto

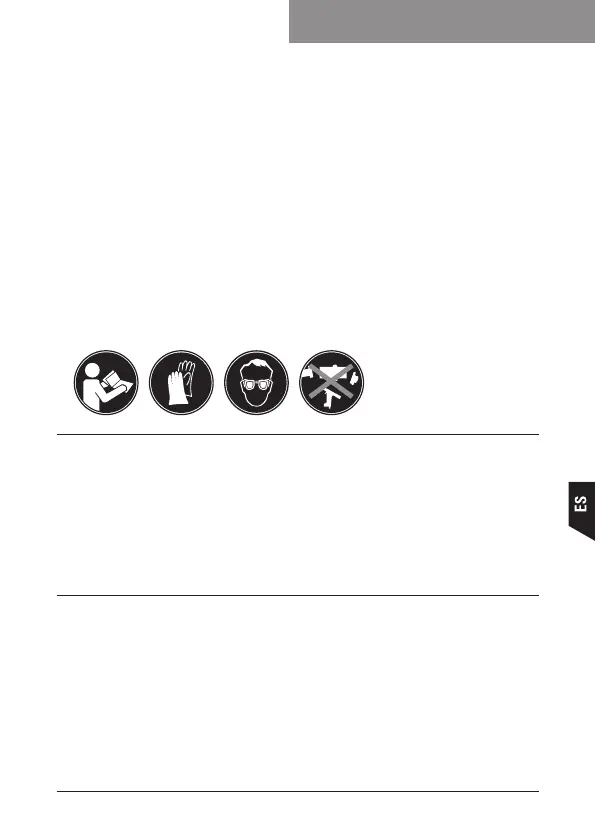

Adhesivos de instrucciones de seguridad
5) DESCRIPCIÓN FUNCIONAL
Consulte la figuras {A} a {I} en la página 66:
La presión de aire en el circuito neumático se reduce mediante la válvula regula-
dora de presión (8). La presión de aire acciona un pistón cilíndrico que mueve los
empujadores montados (2) hacia los tubos del cartucho y fuerza el material hacia el
interior del mezclador estático.
6) PREPARACIÓN DEL DISPENSADOR PARA EL USO
Procedimiento
Consulte la figura {A} en la página 66:
1. Instale el acoplamiento de liberación rápida NPTF o BSPPF de ¼” deseado (no
incluido) usando dos llaves para apretarlo.
2. Conecte el dispensador a la línea de aire comprimido y verifique que no haya
fugas de aire en la conexión. Puede ser necesario apretar la conexión si se des-
cubren fugas.
