Deutsch
Innen-Gerät [M5WMYL Serien]

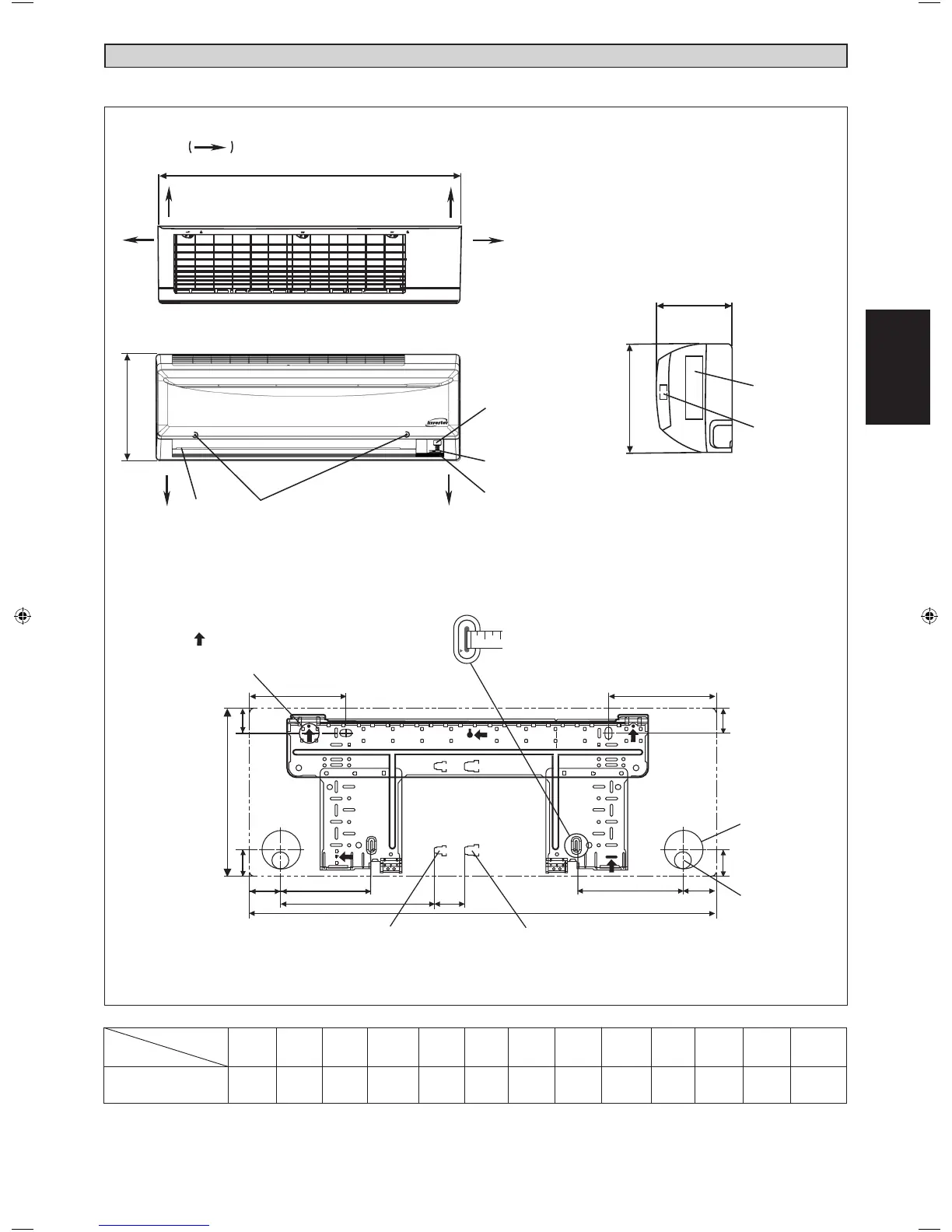

AUSLEGUNG UND ABMESSUNG
A
B
C
H
I
B
F
E
J
G
G
L
D
B
K
M
A
F
A B C D E F G H I J K L M
800 288 206 166 184 42 46 55 56 154 182 263 52
Abmessung
M5WMY10/15LR
DAS ZEICHEN ZEIGT DIE ANSCHLUSSRICHTUNG
RÜCKSEITE RÜCKSEITE
LINKS RECHTE
ANSICHT VON OBEN
BODENBODEN
GITTER AUF DER VORDERSEITE
DES GITTERS
BEFESTIGTE
SCHRAUBEN (INNEN)
VORDERANSICHT
SIGNALEMPFÄNGER
GERÄT FÜR IM HAUS AN/
AUS-SCHALTER
RAUMTEMPERATUR
THERMISTOR (IM HAUS)
SEITENANSICHT
NAMENSSCHILD
ANSCHLUSSBLOCK
MIT ERDANSCHLUSS
Verwenden Sie ein
Bandmaß und positionieren
Sie das Ende des
Bandmaßes wie dargestellt
an Punkt B
Empfohlene Haltepunkte der
Montageplatte (insgesamt 5
Punkte)
Ende der fl üssigkeitsseitigen Rohrleitung Ende der gasseitigen Rohrleitung
MONTAGEPLATTE Alle Dimensionen sind in mm
Wandöffnung
Ø 65mm
Position des
Ablaufschlauchs
Modell
Originalanleitung
