Русский
7-1

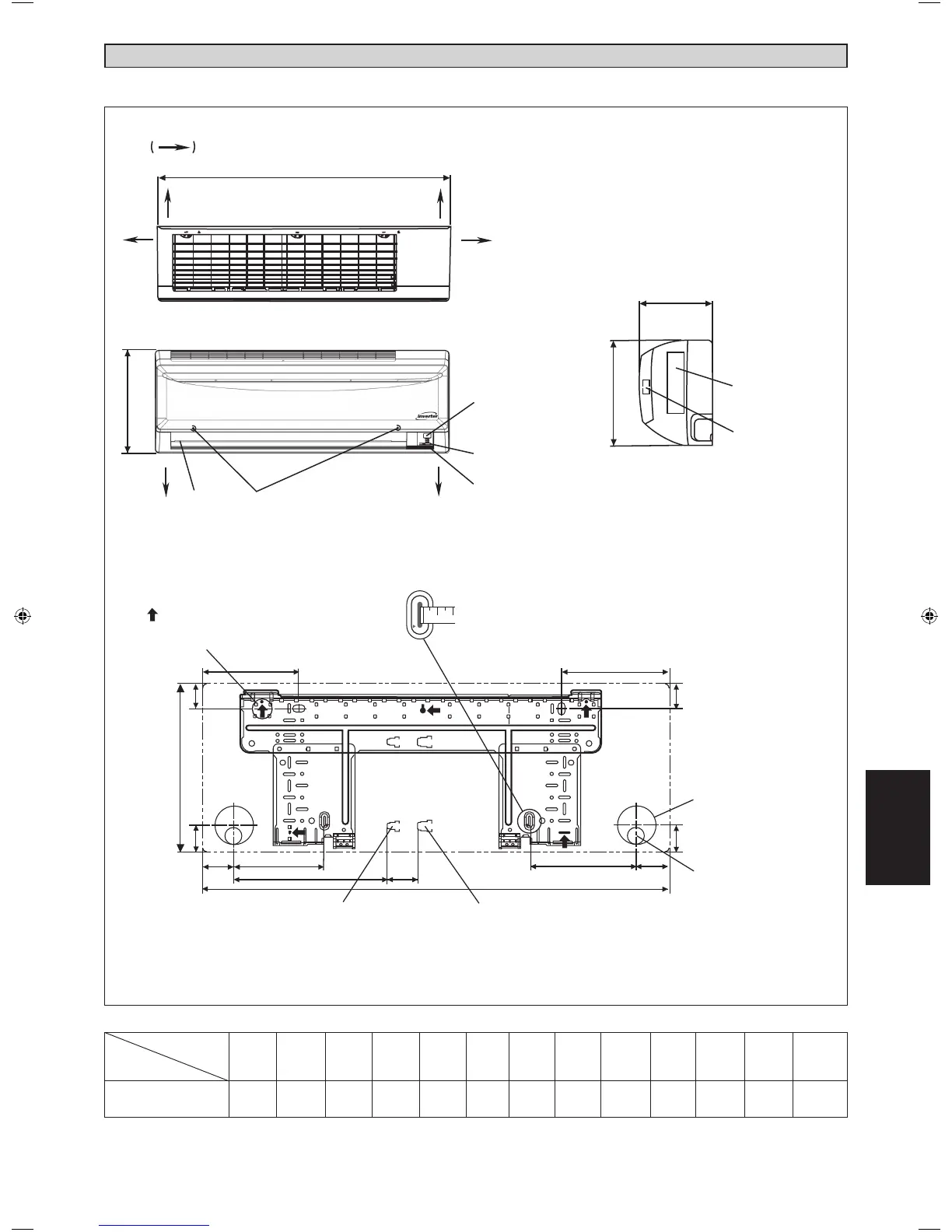

Kомнатного блок [Серия M5WMYL]
СХЕМА И РAЗМЕРЫ
ЗНАК ПОКАЗЫВАЕТ НАПРАВЛЕНИЕ ТРУБОПРОВОДА
Размер
Модель
ABCDEFGHI JKL M
M5WMY10/15LR 800 288 206 166 184 42 46 55 56 154 182 263 52
ЗАДНИЙ ЗАДНИЙ
ЛЕВЫЙ ПРАВЫЙ
ВИД СВЕРХУ
НИЖНИЙ
НИЖНИЙ
ЖАЛЮЗИ
ЗАФИКСИРОВАННЫЕ ВИНТЫ
ПЕРЕДНЕЙ РЕШЕТКИ (ВНУТРИ)
ВИД СПЕРЕДИ
ПРИЕМНИК
СИГНАЛОВ
КОМНАТНЫЙ БЛОК
ПЕРЕКЛЮЧАТЕЛЬ ВКЛ./
ВЫКЛ.
ТЕРМОРЕЗИСТОР
КОМНАТНОЙ
ТЕМПЕРАТУРЫ (ВНУТРИ)
ВИД СБОКУ
ЗАВОДСКАЯ
БИРКА
ТЕРМИНАЛ
С КЛЕММОЙ
ЗАЗЕМЛЕНИЯ
A
B
C
B
Испольэуйте мерную
ленту, как покаюазано, и
расположите конец мерной
ленты в точке B
Рекомендуемые позиции
закрепления установочной
платы (всего 5 позиций)
конец жидкостной трубы конец газовой трубы
МОНТАЖНАЯ ПЛИТА Все размеры указаны в мм
Сквозное
отверстие в
стене Ø 65mm
Позиция
дренажного
шланга
H
I
F
E
J
G
G
L
D
B
K
M
A
F
Инструкции производителя
