16
MONTERING
MONTERA SVÄRD OCH SÅGKEDJA
VARNING! Sågkedjan är mycket vass. Använd skyddshandskar.
1. Dra det främre handskyddet/kedjebromsen mot det främre handtaget för att kontrollera att
kedjebromsen inte är aktiverad.
2. Lossa två muttrar, ta bort kopplingsskyddet och mellanlägget.
3. Haka fast kedjan på kedjedrevet. Samtidigt som du lägger kedjan runt kedjesvärdet sätter du
fast svärdet vid huvudenheten.
A. Sågkedja
B. Svärd
C. Främre handskydd/
kedjebroms
D. Starthandtag
E. Luftlterskydd
F. Låsmutter
G. Choke
H. Spärr för gasreglage
I. Bakre handtag
J. Gasreglage
K. Motorströmbrytare
L. Oljetank
M. Bränsletank
N. Främre handtag
O. Kedjesvärdskydd
P. Bränslepump
Q. Kopplingsskydd

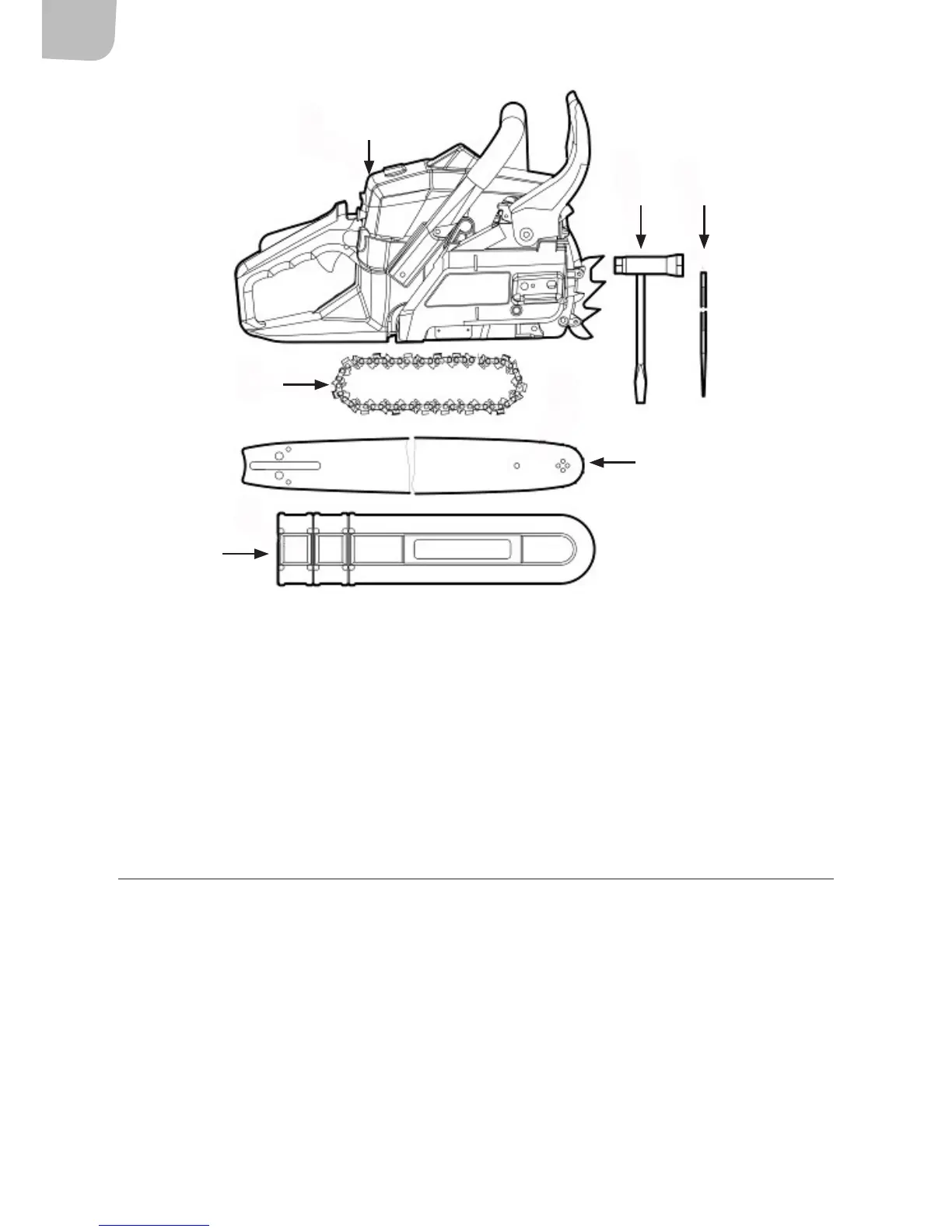

R. Motor
S. Tändstiftsnyckel
T. Fil
U. Sågkedja
V. Svärd
W. Kedjesvärdskydd
R
U
V
W
S T
