MONTERING
MONTERE SVERD OG SAGKJEDE
ADVARSEL! Sagkjedet er svært skarpt. Bruk vernehansker.
1. Dra den fremre håndbeskyttelsen/kjedebremsen mot det fremre håndtaket for å sjekke at
kjedebremsen ikke er aktivert.
2. Løsne to muttere, ta bort koblingsdekselet og avstandsstykket.
3. Hekt kjedet på krankdrevet. Samtidig som du legger kjedet rundt kjedesverdet setter du fast
sverdet på hovedenheten.
A. Sagkjede
B. Sverd
C. Fremre håndbeskyttelse/
kjedebrems
D. Starthåndtak
E. Luftlterdekselet
F. Låsemutter
G. Choke
H. Sperre for gassregulering
I. Bakre håndtak
J. Gassregulering
K. Motorstrømbryter
L. Oljetank
M. Drivstotank
N. Fremre håndtak
O. Beskyttelse for kjedesverd
P. Drivstopumpe
Q. Koblingsbeskyttelse

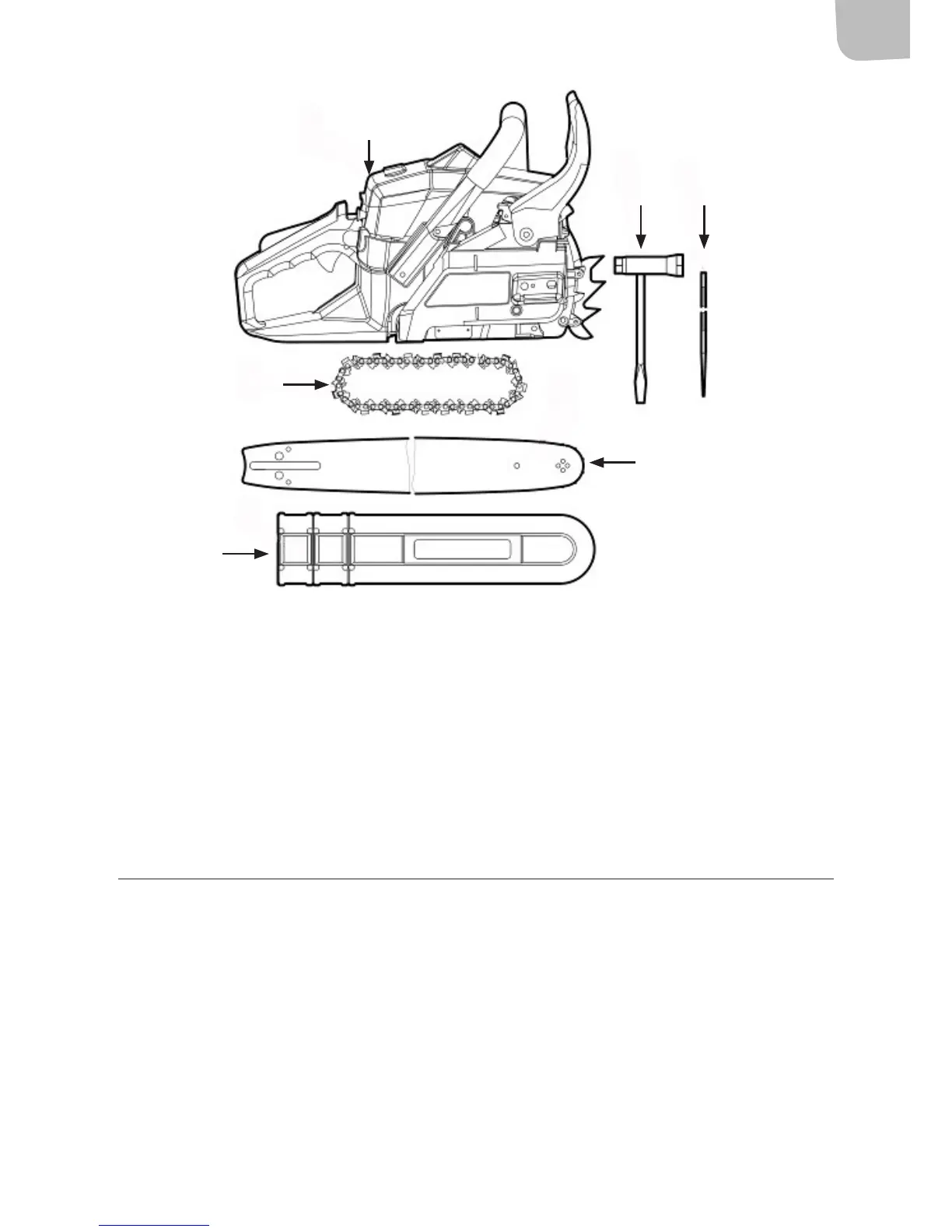

R. Motor
S. Tennplugg-nøkkel
T. Fil
U. Sagkjede
V. Sverd
W. Beskyttelse for kjedesverd
R
U
V
W
S T
