PROCEDURE D'ESSAI DE BASE
Mesures à quatre bornes
Après le réglage des sondes d'essai et leur
raccordement à l'instrument, en fonction du type
d'essai envisagé. Procéder de la manière suivante:

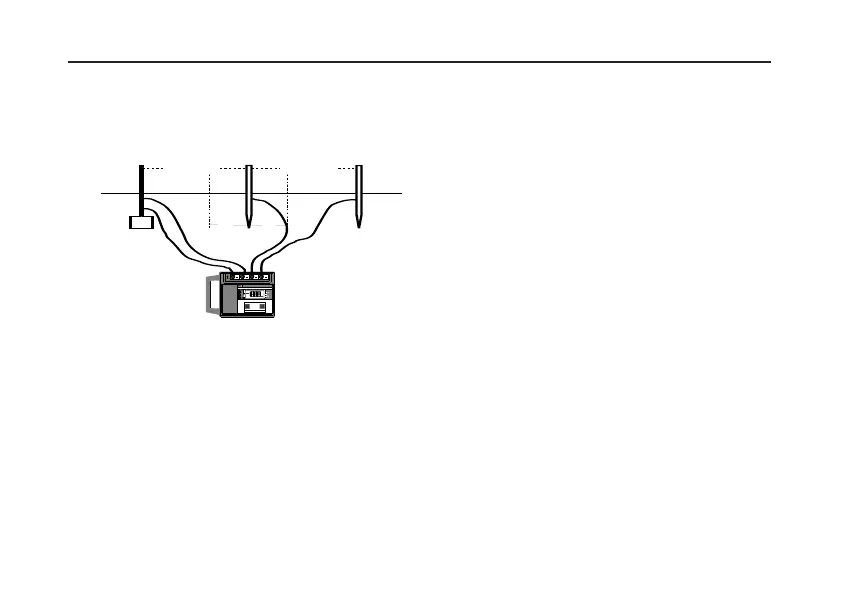

Fig.6 Mesures à quatre bornes
1) Appuyer sur le bouton-poussoir 4 pôles et y
maintenir la pression. Après une courte pause, la
séquence d'essai commence, avec vérification de
la résistance des sondes et du "
Bruit".
2) Vérifier qu'aucune condition négative d'essai
n'apparaît à l'écran, c'est-à-dire que les LED "Rp",
"
Rc" ou "Bruit" ainsi que leurs témoins
lumineux d'alerte restent éteints. Vérifier
également que le témoin d'avertissement de
tension insuffisante de batterie (ou de piles) ne
clignote pas.
3) Au bout de quelques secondes, la valeur affichée
se stabilise. Si les conditions de l'essai sont
satisfaisantes, la valeur à l'écran peut être
acceptée comme représentant la résistance de
mise à la terre. Si l'un des témoins lumineux de
défauts s'allument, identifier l'origine de cette
anomalie et y remédier avant d'accepter la valeur
affichée. Cet instrument sélectionne
automatiquement la plage de résistances de
mises à la terre et la plage de résistances de la
boucle de courant. Si la résistance de la sonde
de courant est trop élevée et dépasse la plage de
mesures requise, cet appareil sélectionne
automatiquement une nouvelle plage et passe à la
plage de courant inférieure qui peut tolérer une
résistance plus élevée de la sonde de courant.
Cela entraîne cependant une perte de résolution.
4) L'opérateur peut relâcher à tout moment le bouton-
poussoir lorsque la séquence d'essai a
commencé. Après relâchement de la pression de
ce bouton, l'essai se poursuit pendant environ 30
secondes.
Pour mettre "
hors circuit" l'instrument avant que
la période d'essai ne se soit totalement écoulée,
appuyer et relâcher immédiatement l'un des deux
boutons-poussoirs. Si la pression sur l'un de ces
boutons est maintenue, l'instrument effectue une
remise à zéro et commence une nouvelle
séquence d'essai à partir du point 1.
47
3m 3m
15m - 25m 15m - 25m
Electrode
de mise à
terre testée
Pointe de
potentiel
Pointe de
potential
C1
P2
C2
ESH
4 POLE3 POLE
MEASURE R
E
P1
ES
MEGGERMEGGER
®
DET5/4DDET5/4D
EARTH
E
ARTH
TESTER
TESTER
