User Guide Addendum - MFT1741-MFT1845 www.megger.com
16
Trim this off Trim this off
Die Anzeige zeigt an, was auf die
Gebrauchstauglichkeit mit Schaltungen verweist, die durch einen
RCD vom Typ AC oder Typ A oder einen RCBO geschützt sind.
Wenn die Schaltung über einen RCD vom Typ B verfügt
gedrückt halten, bis die Anzeige
anzeigt (RCD vom Typ B).
Hinweis: Sollten Unsicherheiten hinsichtlich des RCD-Typs
bestehen, ist die Einstellung für Typ B zu verwenden.
3. TEST (Prüfung) drücken. Auf der Anzeige wird
auf den Beginn einer Kondenzprüfung für die
Schleifenimpedanzmessung verwiesen. Anschließend
erscheint ein Anfangswert für die Schleifenimpedanz:

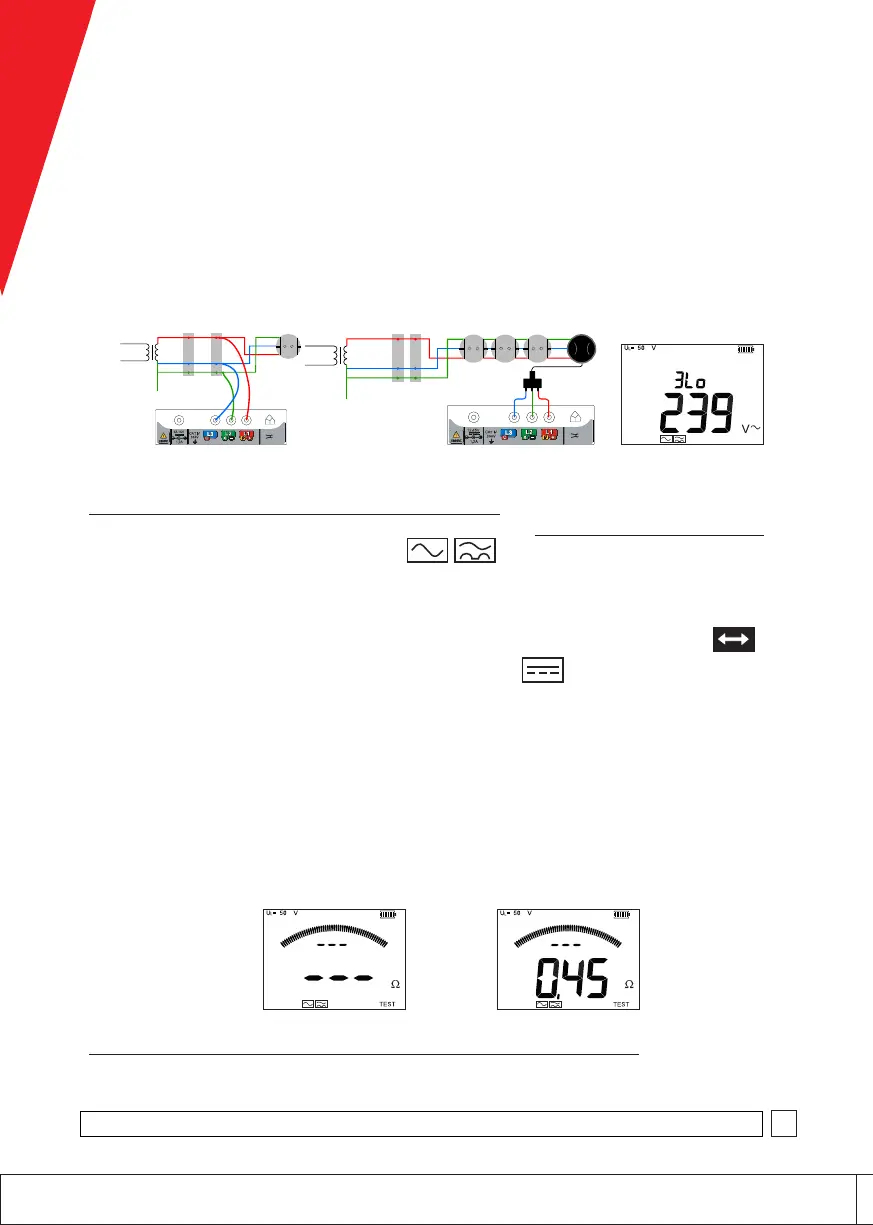

Abbildung 3.
3Lo-Anschlussmöglichkeiten
Abbildung 4. Warnbildschirm
für spannungsführende
Stromkreise
N
E
MCB RCD
g
I
CAT IV
300V
12-15V
1.2A
RCD
g
N
E
MCB
I
CAT IV
300V
12-15V
1.2A
> dann >
Abbildung 5. Startbildschirm für die
Schleifenimpedanzmessung
2. Die spannungsführende, die Nullleiter- und
die Erdungsmessleitung des MFT an einen
spannungsführenden Stromkreis anschließen. Die
Anzeige zeigt den standardmäßigen Warnbildschirm an.
