La pantalla mostrará , lo que indica la idoneidad para
el uso en circuitos protegidos por un RCD de tipo CA o tipo A, o
un RCBO.
Si el RCD del circuito es de tipo B, mantenga pulsada la tecla
hasta que aparezca en la pantalla (RCD de tipo B).
Nota: Si no está seguro del tipo de RCD, utilice la con󰘰guración
de tipo B.
3. Pulse TEST. La pantalla mostrará el inicio de la prueba de
con󰘰anza de impedancia de bucle, seguido por un valor
inicial de impedancia de bucle:

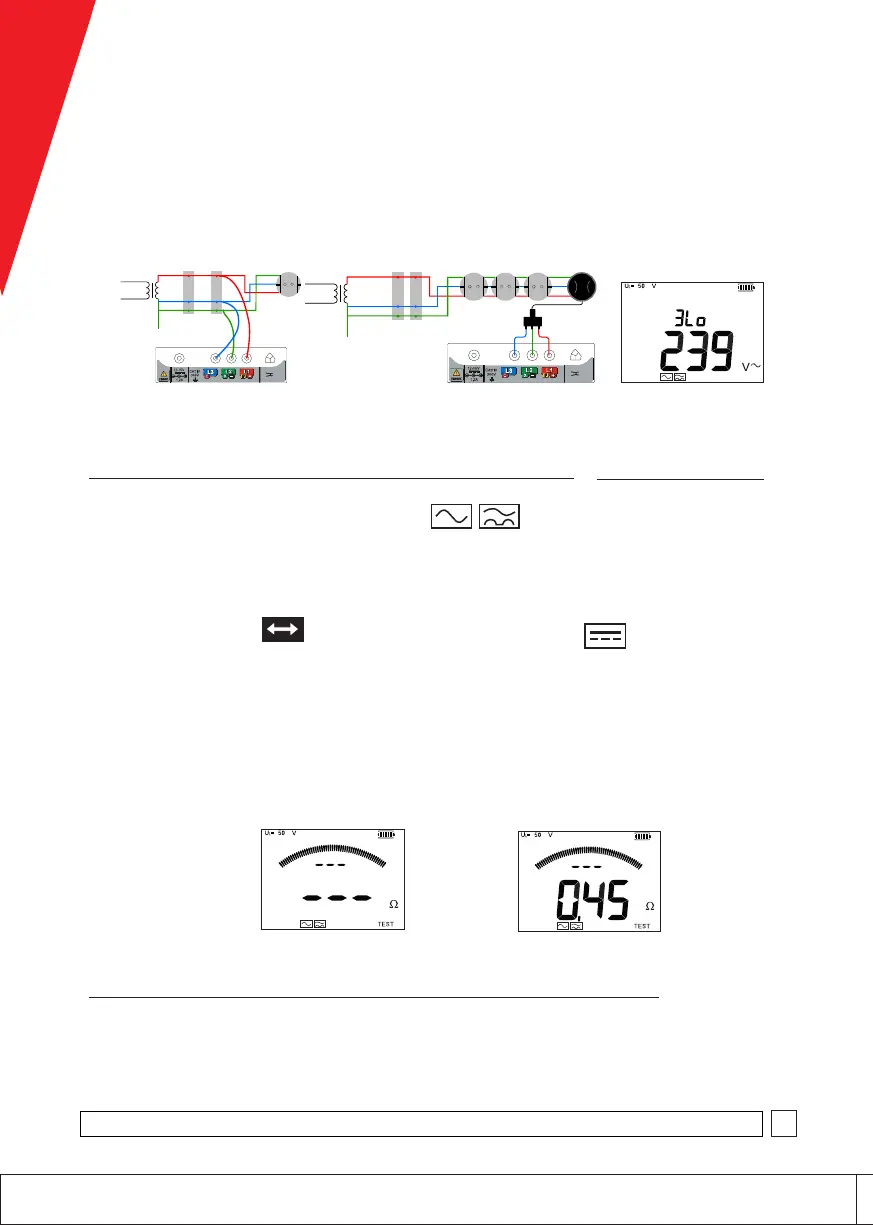

Grá󰄈co 3.
Opciones de conexión 3Lo
Grá󰄈co 4. Pantalla
de advertencia de
circuito activo
L
N
E
MCB RCD
g
I
CAT IV
300V
12-15V
1.2A
RCD
g
L
N
E
MCB
I
CAT IV
300V
12-15V
1.2A
2. Conecte los cables de prueba Corriente, Neutro y Tierra
del MFT a un circuito activo. La pantalla mostrará el
mensaje de advertencia estándar.
> después >
Grá󰄈co 5. Pantalla de inicio de la prueba de
impedancia de bucle
