Durante un test, l’arco analogico si riduce con l’aumento del
grado di con󰘰denza della misurazione. Man mano che l’in󰘱uenza
del rumore elettrico sulla misurazione viene rimossa, l’arco
analogico si riduce a un elemento. A questo punto, il test si
interrompe e viene visualizzato il risultato 󰘰nale.
Durante un test l’arco può oscillare e il valore digitale visualizzato
cambiare man mano che il misuratore di con󰘰denza analizza il
rumore elettrico e corregge il valore.
Misurazione dell’impedenza di loop 3Lo
Nota: i puntali per test non devono essere scollegati durante un
test, poiché l’interruzione improvvisa della corrente di test può
essere rilevata da un RCD come una dispersione e causare uno
scatto. Se questa eventualità può causare problemi o rischi,
cambiare 3Lo dalla modalità AC/A a B. Ciò ridurrà il rischio di
scatto dell’RCD.
Importante: è impossibile escludere completamente la possibilità
di scatto di un RCD, dal momento che l’RCD potrebbe non
rientrare nelle speci󰘰che, essere soggetto ad altre in󰘱uenze
esterne, collegato in modo errato o difettoso. In questo caso,
sono consigliati metodi alternativi per testare le caratteristiche del
circuito, ad esempio il metodo R2.
1. Selezionare L-PE.
2. Collegare i puntali per test In tensione, Neutro e Terra
dell’MFT a un circuito in tensione. Sullo schermo verrà
visualizzata la schermata di avviso standard.

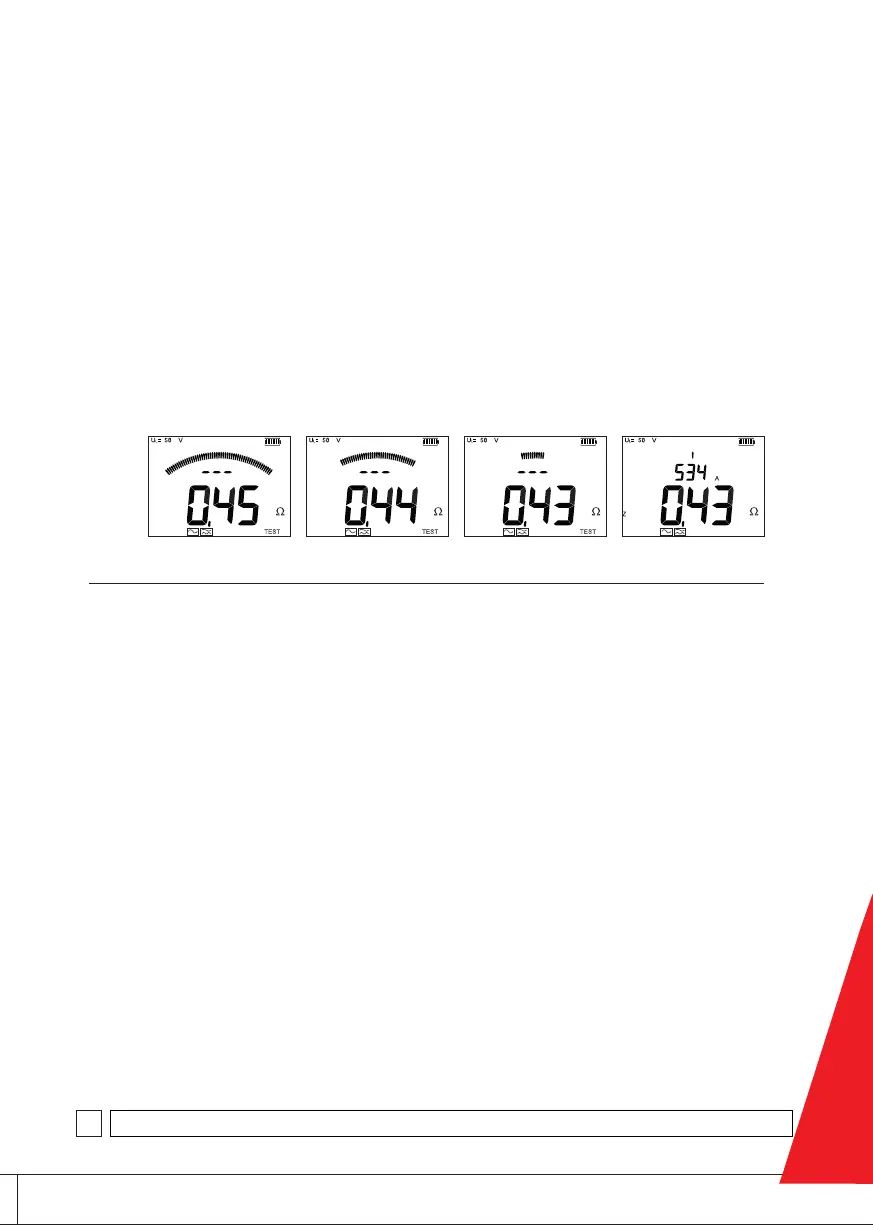

Figura 2. Arco analogico
Valore inizialeAvvio
Analisi del
rumore Fine
