Na ekranie wyświetlone zostaną symbole ,
sygnalizujące możliwość wykonania pomiaru w obwodach
zabezpieczonych wyłącznikami RCB typu AC, A lub RCBO (z
członem nadprądowym).
Jeśli wyłącznik RCD w badanym obwodzie jest typu B, naciśnij
i przytrzymaj
do momentu wyświetlenia symbolu
(wyłącznik RCD typu B).
Uwaga: jeśli nie ma pewności, jaki typ RCD jest zastosowany,
należy użyć ustawienia Typ B
3. Naciśnij przycisk TEST. Na ekranie wyświetlany jest start
wskaźnika pewności pomiaru wraz z wstępną wartością
mierzonej impedancji pętli zwarciowej:

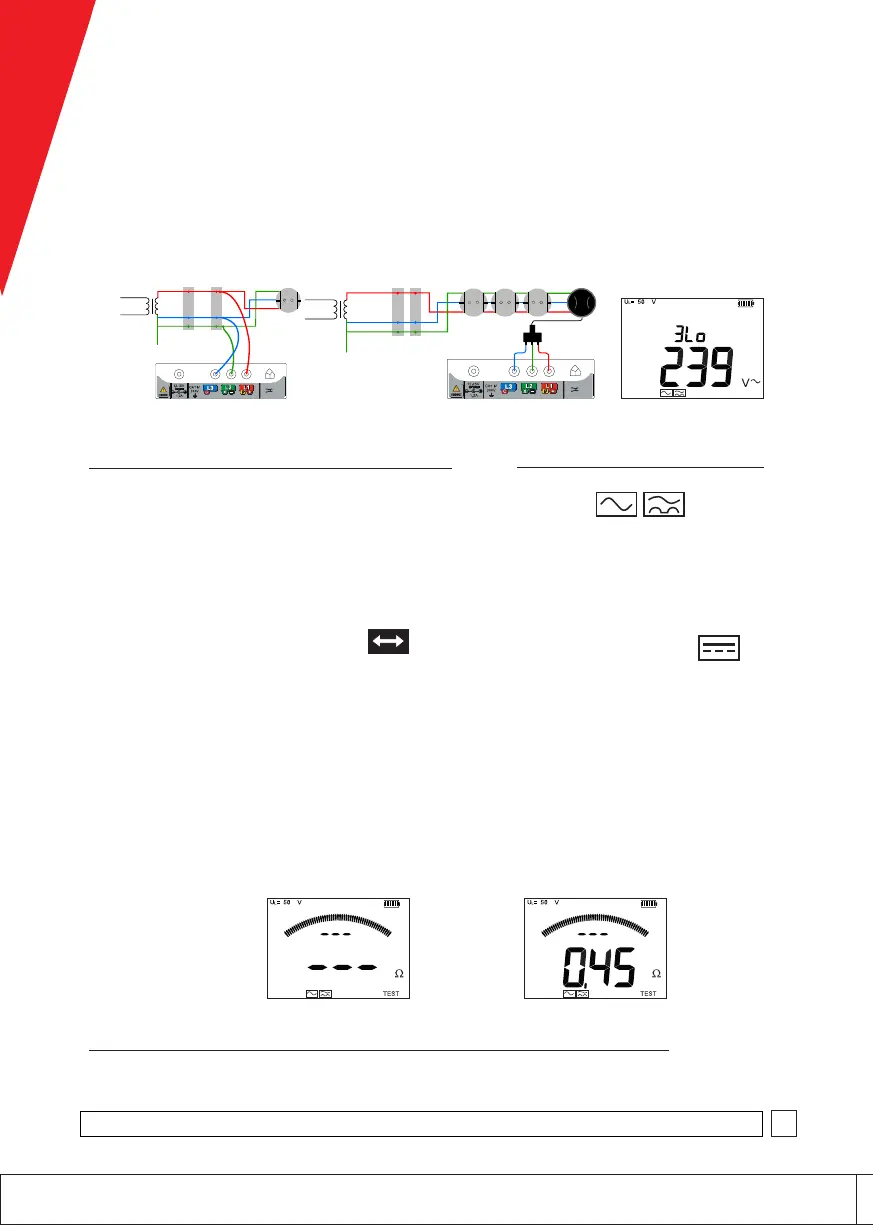

Rysunek 3.
Opcje połączeń 3Lo
Rysunek 4. Ostrzeżenie o
obwodzie pod napięciem
L
N
E
MCB RCD
g
I
CAT IV
300V
12-15V
1.2A
RCD
g
L
N
E
MCB
I
CAT IV
300V
12-15V
1.2A
> następnie >
Rysunek 5. Początek pomiaru
impedancji pętli zwarciowej
2. Podłącz przewody pomiarowe fazowy, neutralny i
ochronny miernika MFT do obwodu pod napięciem. Na
ekranie wyświetlone zostanie standardowe ostrzeżenie.
