Na displeji sa zobrazia symboly , čo značí vhodnosť
na použitie v obvodoch s prúdovými chráničmi typu AC alebo
typu A, alebo prúdovými chráničmi s nadprúdovou ochranou.
Ak je v obvode prúdový chránič typu B, podržte stlačené tlačidlo
kým sa na displeji nezobrazí (prúdový chránič typu
B).
Poznámka: Ak nemáte istotu, o aký typ prúdového chrániča ide,
použite nastavenie pre typ B.
3. Stlačte tlačidlo TEST. Na displeji sa zobrazí informácia
o začatí merania impedancie slučky s ukazovateľom
dôveryhodnosti a potom sa zobrazí prvotná hodnota
impedancie slučky:

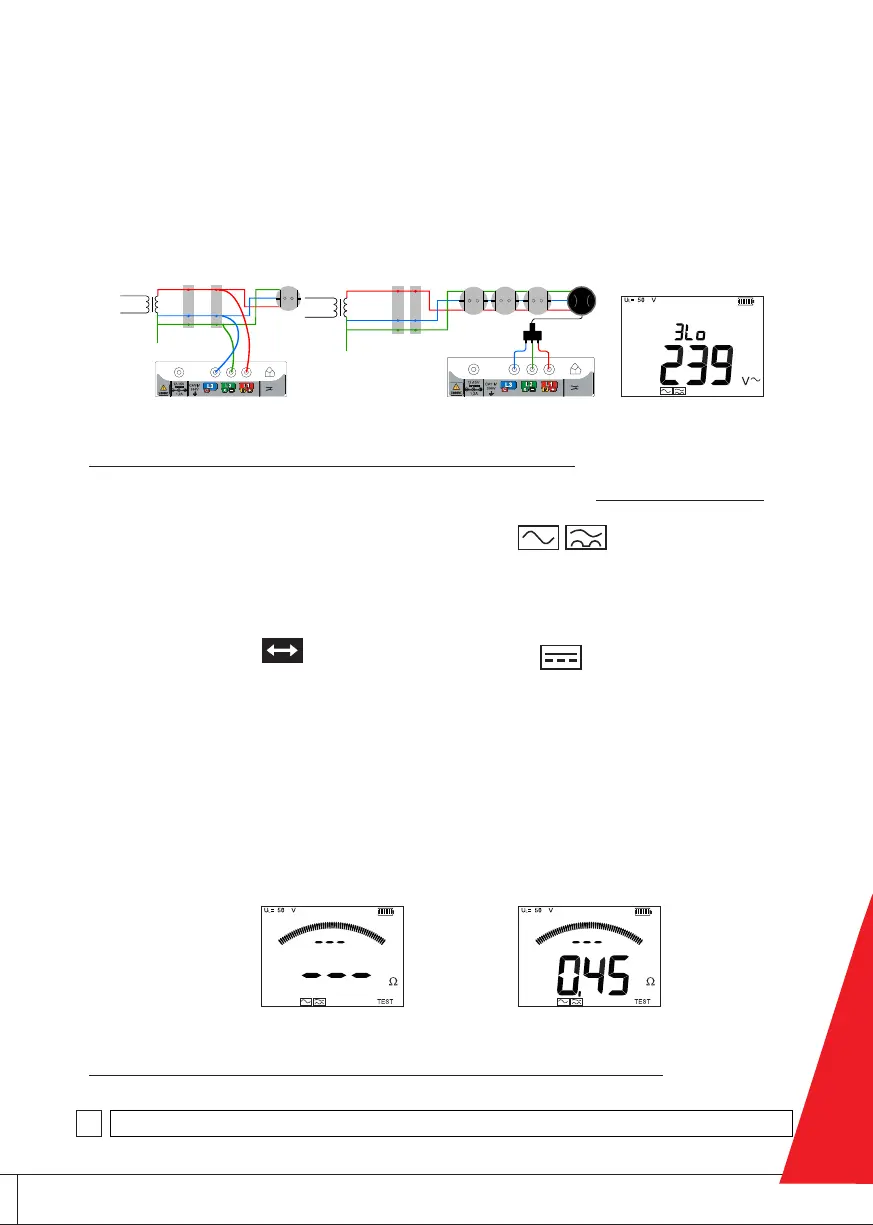

Obrázok 3.
Možnosti zapojenia pri meraní 3Lo
Obrázok 4.
Varovanie pri meraní
v obvode pod
napätím
L
N
E
MCB RCD
g
I
CAT IV
300V
12-15V
1.2A
RCD
g
L
N
E
MCB
I
CAT IV
300V
12-15V
1.2A
2. Pripojte meracie vodiče prístroja MFT k fázovému,
neutrálnemu a ochrannému vodiču meraného obvodu
pod napätím. Na displeji sa zobrazí štandardné
varovanie.
> następnie >
Obrázok 5. Zobrazenie na začiatku merania
impedancie slučky j
