ENSAMBLADO PASO 1
SOLO para puertas seccionales y de
una sola pieza
Ensamble de riel “T” y sujetar
la ménsula
No encienda ni use el abre-puertas hasta que llegue al
paso de la instalación correspondiente, de otra manera
corre el riesgo de complicar el proceso
de instalación.

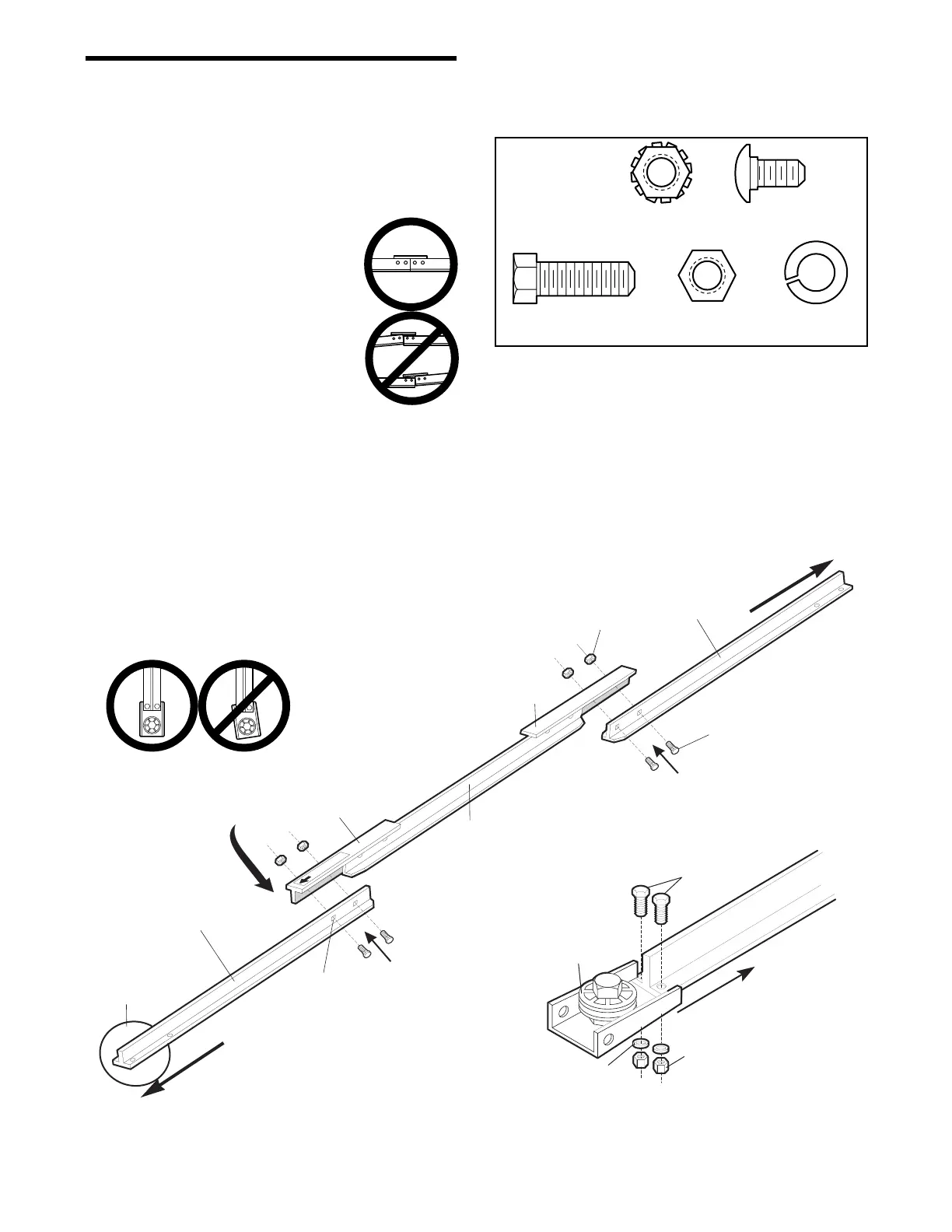

1. Coloque las 3 secciones del riel "T" en un
plano para su ensamble. Las secciones
extremas son idénticas. Los refuerzos de
la sección central deben colocarse contra
las secciones extremas tal como se
muestra. Asegúrese de que la "flecha
indicadora" apunte hacia el frente o sea
hacia la puerta. Estudie la ilustración
cuidadosamente.
2. Una las secciones del riel con la perneria indicada y en
la dirección que se muestra. (Una vez ensamblado, el
riel "T" muestra una posición de frente a atrás.)
NOTA: Si el riel "T" no se ensambla exactamente como
se muestra, el carro no se moverá suavemente a lo
largo del riel o golpeará contra los pernos.
3. Situar la ménsula frente al final del riel "T" con se
muestra. Fijar firmement con los pernos indicados.
NOTA: Al apretar los pernos, asegúrese de que la
ménsula se mantenga paralela al riel. De otra manera el
riel puede doblarse cuando esté abriendo la puerta.
5/16 pulg. -18x7/8 pulg.
5/16 pulg.
5/16 pulg.
