D
8 Bedienungselemente
9 Sicherheitshinweise
10 Werkstückabmessungen
11 Späneabsaugung
12 Arbeitshinweise
13 Pflege und Wartung
14 Ersatzteilliste
1 Technische Daten
Tischgröße : 400x190 mm
x-Hub (Quer) : 200 mm
z-Einstellung (Höhe) : 120 mm
y-Hub (Tiefe) : 120 mm
Spannbereich/Bohrfutter : Ø 3-16 mm
Nennweite des Absaugstutzen : Ø100 mm
2 Lieferumfang
- Montagezubehör
- Spannarm
- Hilfsanschläge
- Betriebsanleitung
6 Einsatzbereich/Verwendungszweck
Die Langlochbohreinrichtung ist zum Anbau an den metabo Abricht- und Dickenhobelmaschinen HC 314 - HC 320/
410 vorgesehen. Sie dient zum Bohren von Rund- oder Langlöchern in Holzwerkstoffen.
4 Werkzeuge (Sonderzubehör)
Durchmesser Schaft Ø Best.-Nr.
Langloch-Bohrer 8 mm 16 mm 091 101 4394
Langloch-Bohrer 10 mm 16 mm 091 101 4408
Langloch-Bohrer 12 mm 16 mm 091 101 4416
Langloch-Bohrer 14 mm 16 mm 091 101 4424
Langloch-Bohrer 16 mm 16 mm 091 101 4440
Inhaltsverzeichnis
1 Technische Daten
2 Lieferumfang
3 Produkthaftung/Garantie
4 Werkzeuge (Sonderzubehör)
5 Bohrfutter (Sonderzubehör)
6 Einsatzbereich/Verwendungszweck
7 Erstmontage
3 Produkthaftung/Garantie
Nicht aufgeführte Arbeiten und Einsatzmöglichkeiten bedürfen der schriftlichen Genehmigung der Firma metabo.
Jeder Maschine und dem Maschinenzubehör ist eine Garantiekarte beigefügt.
Bitte melden Sie sich mit Garantieansprüchen bei Ihrem Fachhändler.
Garantiearbeiten werden grundsätzlich durch uns oder von uns autorisierten Servicestellen durchgeführt.
Außerhalb der Garantiezeit können Sie Reparaturen durch entsprechende Fachfirmen ausführen lassen.
Bitte Reparaturrechnungen verwahren!

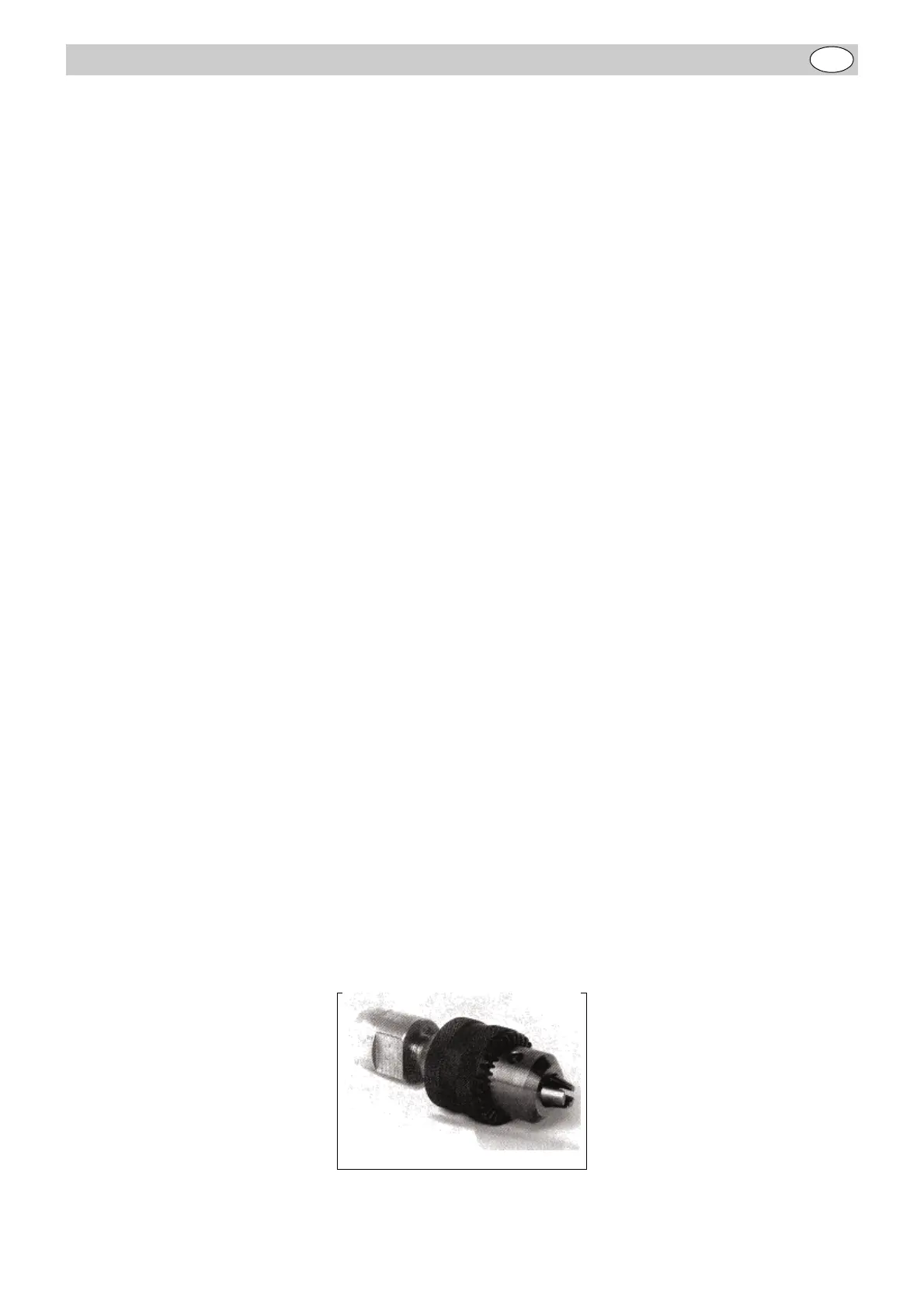

5 Bohrfutter (Sonderzubehör)
3-Backen-Bohrfutter
Spannbereich Ø 3-16 mm
Bestell-Nr. 091 101 5137
