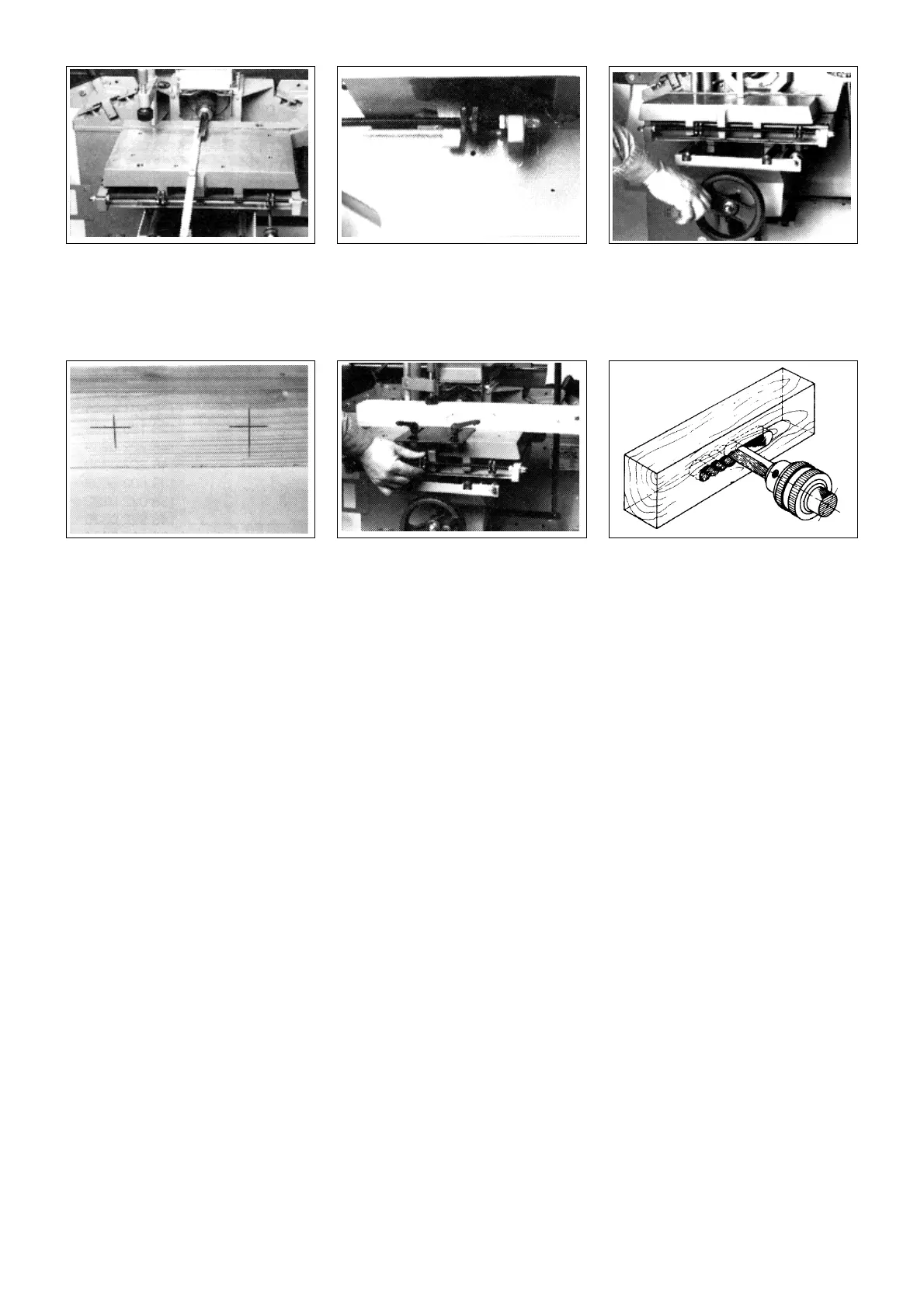

Höhe zum Auflagetisch einstellen und
den Auflagetisch festklemmen. Dazu
Klemmschraube -A- festschrauben
(siehe Pkt. 8).
Tiefenanschlag einstellen und kon-
tern. Der Tiefenanschlag befindet sich
rechts Unterhalb des Tisches der
Langlochbohrvorrichtung.
Zur Einstellung der Bohrtiefe, Maß-
stab an der Anlagekante und Werk-
zeug anlegen und den Schlitten um
die gewünschte Bohrtiefe nach vorne
stellen.
Die Maschine starten und das Werk-
stück zunächst ausbohren. Die ein-
zelnen Bohrungen müssen so pla-
ziert werden, daß sie ineinander über-
gehen.
Werkstück auf dem Auflagetisch fest-
spannen und mit dem Hilfsanschlag
sichern. Die Hubbegrenzung mit den
Rändelmuttern einstellen.
Die gewünschte Länge des Lang-
loches anzeichnen.
Nach dem Ausbohren durch mehrfaches seitliches betätigen des Auflagetisches das Langloch säubern. Je nach Tiefe
und Zerspanbarkeit des Werkstückes schrittweise vorgehen.
13 Pflege/Wartung
Die Führungswellen, Rändelmuttern, Gewindespindeln und Lagerbuchsen regelmäßig mit einigen Tropfen Öl
schmieren.
Die geschlitzten Führungsbuchsen ermöglichen ein nachstellen der Schlitten.
12 Arbeitshinweise
