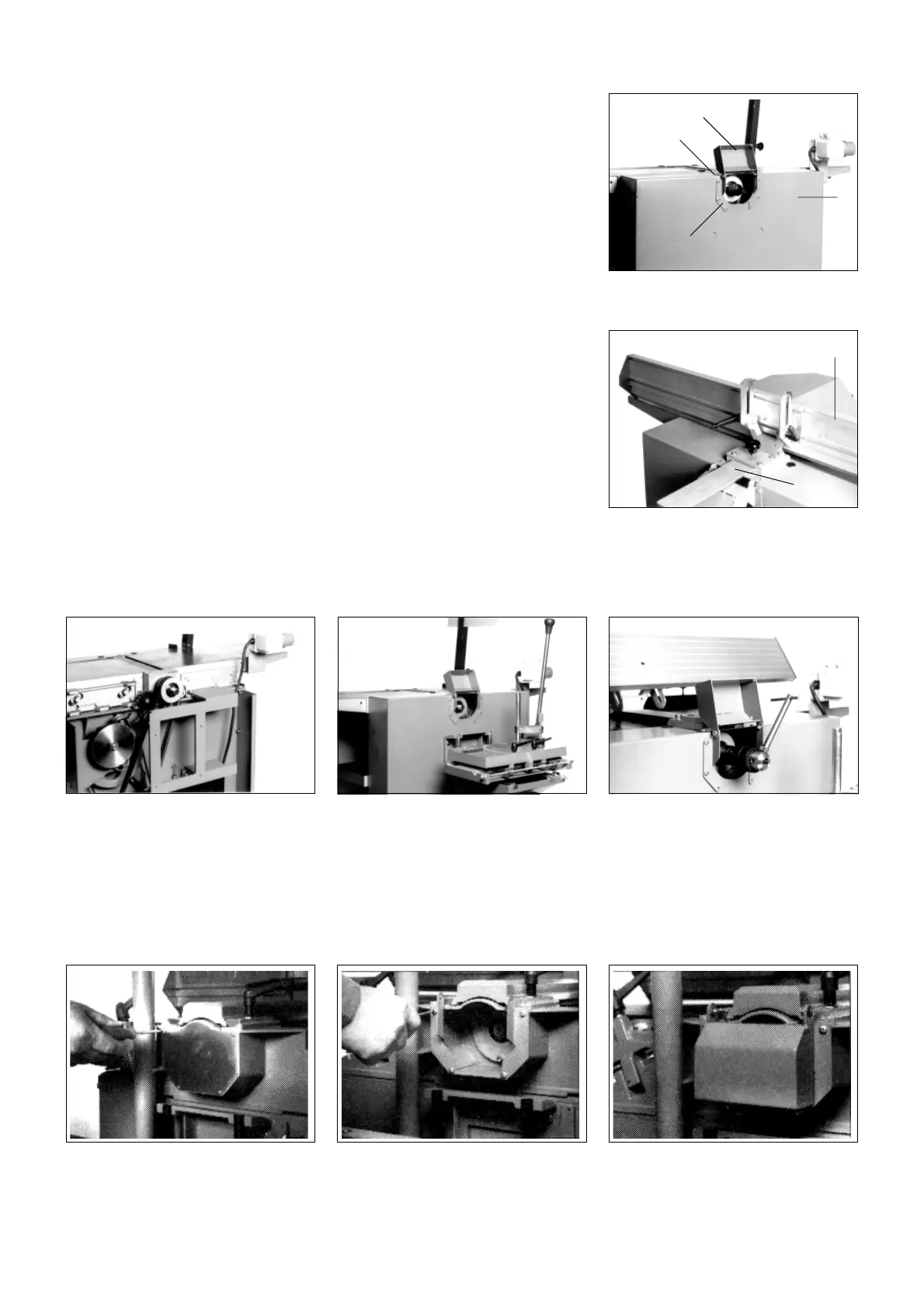

7.2 Erstmontage an HC 320/410
Das Abdeckblech demontieren. Die Halterungen der Schutzhaube
montieren.
Die Schutzhaube beweglich mit den
Halterungen verschrauben.
Schrauben:
2 Stück Sechskantschrauben M 5x12
4 Stück Tellerfedern Ø 5,3
2 Stück Sechskantmuttern M 5
Konsole mit 4 Schrauben, Feder-
ringen und Muttern am Seitenteil ver-
schrauben.
Komplette Langlochbohrvorrichtung
mit 4 Schrauben M 8x20 an Konsole
festschrauben.
Das Bohrfutter mit Adapter (Sonder-
zubehör) auf Wellenende der Hobel-
welle schrauben und mit der beige-
legten Schraube sichern.
B
C
Das Abdeckblech (A), Anschlag (B) und Führung (C) demontieren.
4 Blindstopfen aus Abdeckblech herausnehmen.
Die Halterungen (D) 4 Stck. Zylinderschrauben M 5x12, 4 Sechskantmut-
tern M5 (selbstsichernd) und das schmale obere Abdeckblech (E) montie-
ren.
Die bewegliche Schutzhaube (F) mit den Halterungen verschrauben.
2 Stck. Zylinderschrauben 5x12, 4 Tellerfedern Ø 5,3 und 2 Stck. Sechs-
kantmuttern M5.
Demontiertes Abdeckblech (A) und Anschlag(B) mit Führung (C) nach
Abbau der Konsole wieder montieren.
7 Erstmontage (Alle Montagearbeiten nur bei gezogenem Netzstecker ausführen.)
7.1 Erstmontage an HC 314
A
F
E
D
