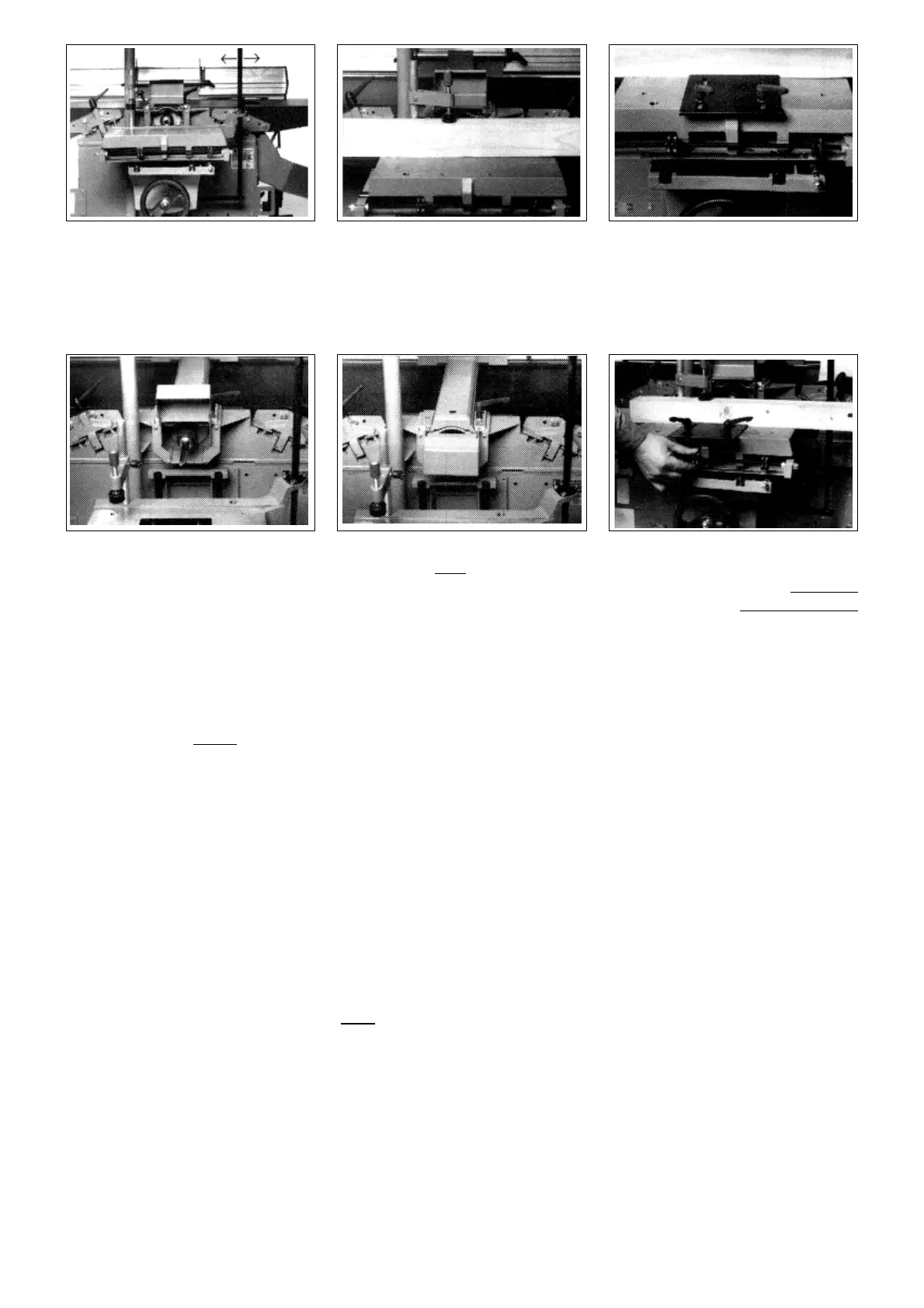

Der X-Hub (Seitlich) erfolgt durch seit-
liches betätigen des Bedienungs-
hebels.
Das Werkstück wird mit dem Spann-
arm auf dem Auflagetisch festge-
spannt.
Mit dem Hilfsanschlag muß das Werk-
stück gegen Verschieben gesichert
werden.
11 Späneabsaugung
Wird die Maschine in geschlossenen Räumen über 30 Minuten betrieben, muß sie an einer Späneabsauganlage
angeschlossen werden (Der Staub von Buchen- oder Eichenholz kann Krebs erregen). Die Späneabsauganlage,
an welche die Langlochbohreinrichtung angeschlossen wird, muß eine Luftgeschwindigkeit von mindestens
16 m/sek. am Absaugstutzen erreichen. Der Absaugstutzen der Langlochbohreinrichtung hat eine Nennweite von
100 mm Ø. Wir empfehlen die metabo Späneabsauganlage SPA 2000, die die entsprechenden Vorschriften erfüllt
(Art.-Nr. 013 002 0003 - 230 Volt, Art.-Nr. 013 002 0011 - 400 Volt).
10 Werkstückabmessungen
Die maximale Werkstückgröße, die ohne zusätzliche Stützböcke bearbeitet werden darf, beträgt 160x160x1500
mm. Bei Werkstücklängen über 1500 mm sind zusätzliche Stützmaßnahmen notwendig (z.B. metabo
Rollenständer RS 300 Art.-Nr. 091 101 2367).
Achtung!
Nach Arbeitsende immer das verwendete Werkzeug aus dem Bohrfutter ausspannen.
Allgemeine Sicherheitshinweise
- Erst nach allen Einstellungsarbeiten die Maschine starten.
- Alle Einstellungsarbeiten nur bei Maschinenstillstand vornehmen.
- Tragen Sie enganliegende Arbeitskleidung.
- Bei Überschreitung der maximalen Werkstücklängen, Stützböcke verwenden.
- Verwenden Sie nur scharfe, geeignete Werkzeuge.
- Terminal immer in Arbeitsrichtung drehen.
9 Sicherheitshinweise
Bei Arbeiten mit der Langloch-Bohr-
einrichtung muß die Messerwelle mit
dem Anschlagträger komplett abge-
deckt werden.
Wird die Langloch-Bohreinrichtung
nicht benutzt muß aus Sicherheits-
gründen das Werkzeug entfernt und
das Bohrfutter mit der Schutzhaube
abgedeckt werden.
Die Werkstücke müssen sorgfältig auf
dem Maschinentisch festgespannt
und mit dem Hilfsanschlag zusätzlich
gegen Verschieben gesichert werden.
