Metal Work ONE - Pressure Switch Wiring Diagram; Pressure Switch Hysteresis Chart; Security Knob

11

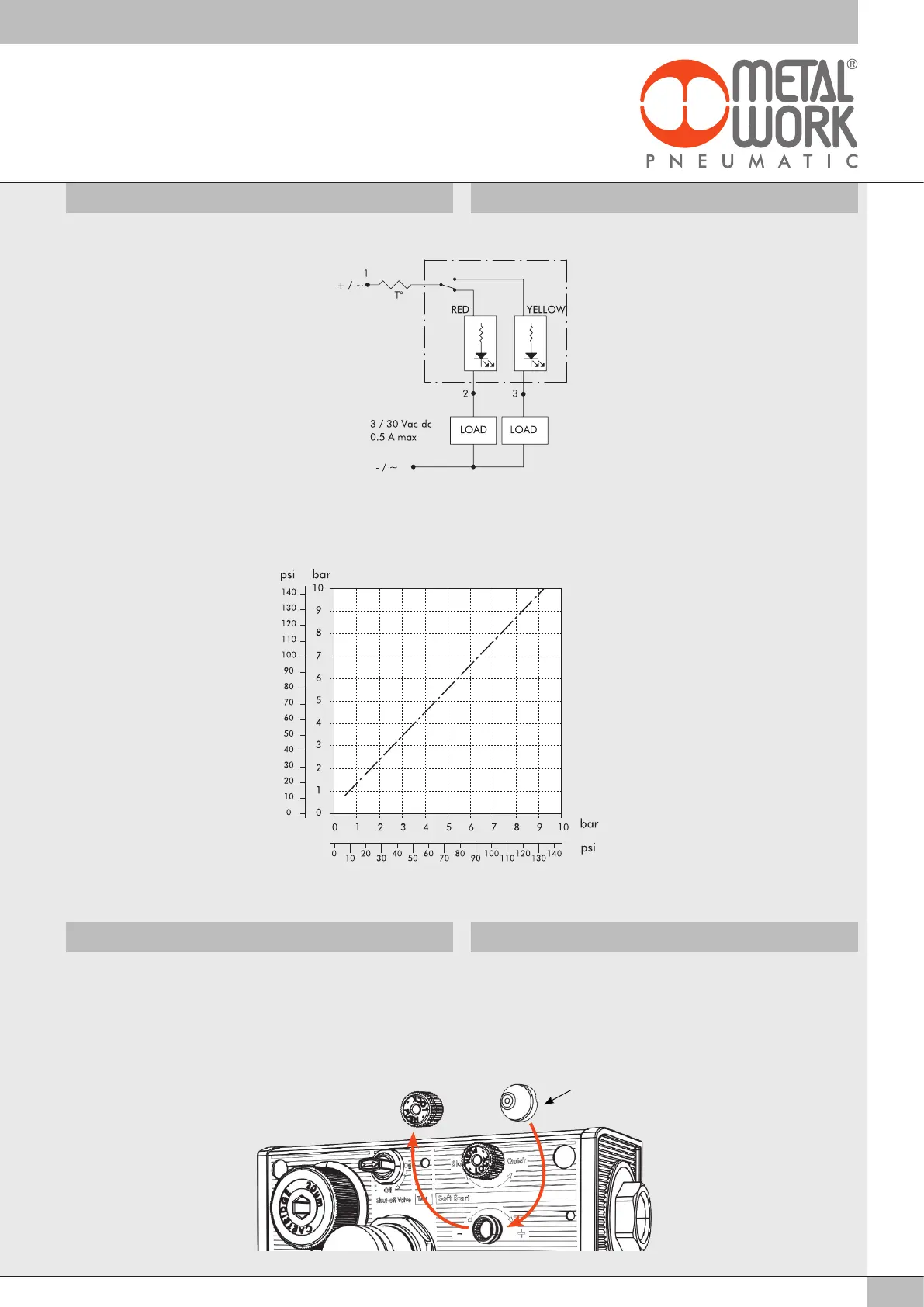

SCHALTPLAN DES DRUCKSCHALTERS / PRESSURE SWITCH WIRING DIAGRAM
DRUCKSCHALTER -HYSTERESE-DIAGRAMM / PRESSURE SWITCH HYSTERESIS CHART
Niedriger Schaltdruck (bar)
Low switching pressure (bar)
Hoher Schaltdruck (bar)
High switching pressure (bar)
Den Drehkopf vom Druckschalter abziehen. Die Sicherungskappe
einlegen und den gewünschten Schaltpunkt einstellen.
Dann die Sicherungskappe fest in die Endlage pressen.
Wenn eine nochmalige Verstellung notwendig wird, ist die Kappe seitlich
mit einem Schraubendreher lösbar (A).
SICHERUNGSKAPPE SECURITY KNOB
Pull outwards to remove the knob from the APR/pressure switch on the
unit. Insert the security knob and regulate the APR/ pressure switch. Then
press the handle firmly to lock it in position. If the APR/pressure switch
needs to be reset, remove the security knob by forcing it laterally with a
screwdriver (A).
A
