Metal Work ONE - How to Use; Mounting and Fixing; Fluid Compatibility

4

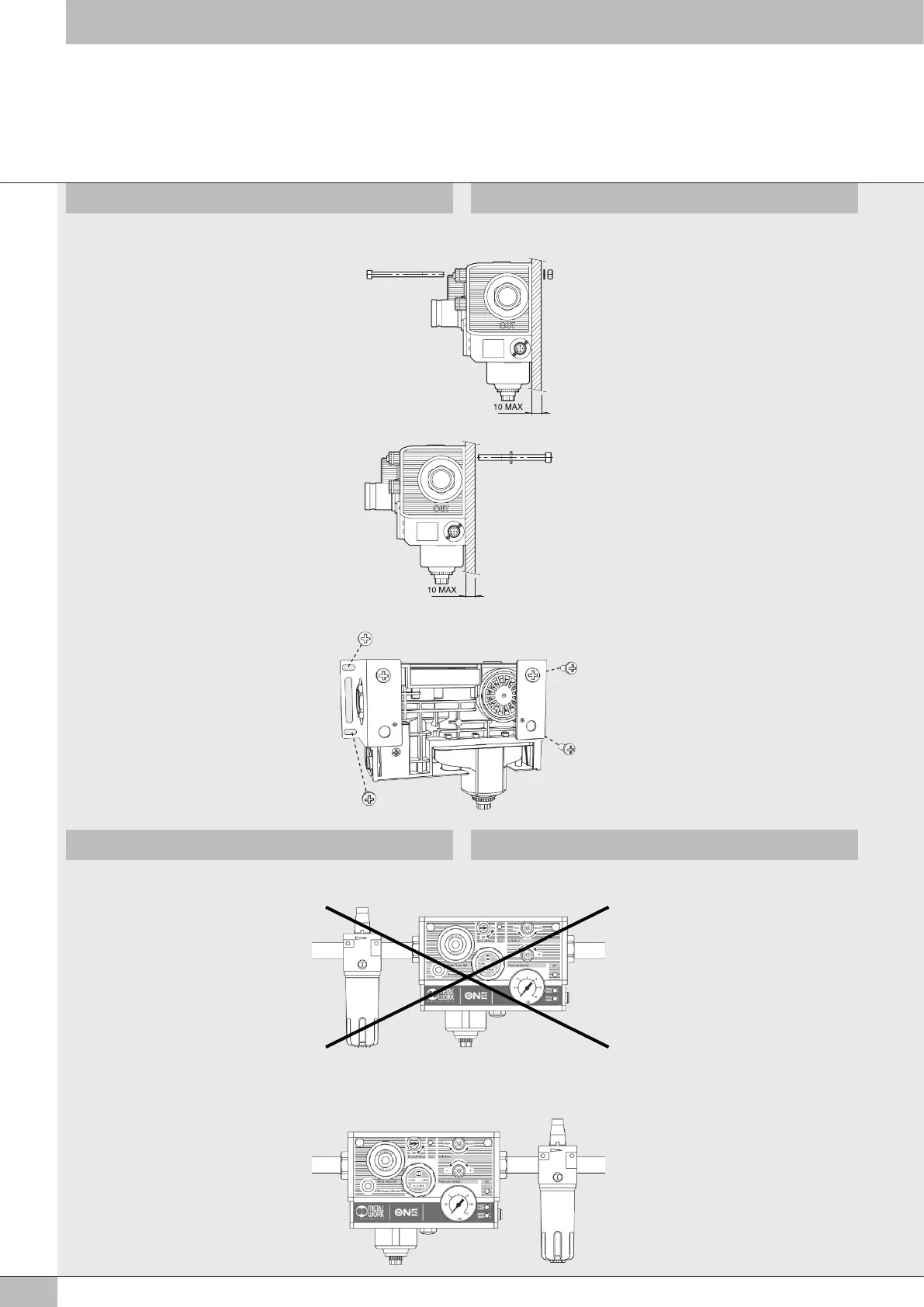

Es gibt 3 Möglichkeiten:
MONTAGE FIXING
BEDIENUNG
1. Von vorn
Mit M5 x 75 Schrauben.
Es werden mitgeliefert:
2 Schrauben M5 x 75
2 Scheiben 5 x 10
2 Muttern M5
2. Von hinten
Mit M6 x 70 Schrauben.
Es werden mitgeliefert:
2 Schrauben M6 x 70
2 Scheiben 6 x 12,5
(die M6 Muttern sind vorhanden)
3. Schalttafel
In diesem Falle muss der
Montagesatz für
Schalttafelmontage bestellt
werden Bestellnummer:
9200702
ONE wurde zur Druckluftwartung konstruiert.
Es darf kein anderes Medium ohne
ausdrückliche Zustimmung durch Metal Work
verwendet werden!
Vorzugsweise ist UNGEÖLTE Luft zu
verwenden.
Wenn Aktoren existieren, die eine
Schmierung benötigen, ist ein Öler hinter der
ONE, so dicht wie möglich an den zu
ölenden Aktoren zu montieren.
MEDIUM FLUID
NEIN / NO
JA / YES
ONE has been designed to treat compressed
air.
No other fluid can be used without express
authorisation by Metal Work.
It is preferable to use UNLUBRICATED air.
If there are devices requiring lubrication,
it is advisable to install the lubricator
downstream ONE as close as possible to the
devices involved.
There are three possible:
1. At the front
with M5 x 75 screws.
The supply includes:
No. 2 screws M5 x 75
No. 2 washers 5 x 10
No. 2 nuts M5
2. At the rear
with M6 x 70 screws
The supply includes:
No. 2 screws M6 x 70
No. 2 washers 6 x 12,5
(the M6 nuts are included
in the group)
3. Panel
In this case the kit of “panel
mounting brackets” must be
purchased Code 9200702
HOW TO USE
