INSTAL ACIÓN
12
Se recomienda de gran manera que lea antes los siguientes pasos para asegurar que entienda
bien lo que se espera. Los siguientes pasos deben seguirse en el orden en que están numerados.
Con el vehículo completamente apagado:
Pantalla táctil
1. Conecte el
arnés de 16 pins con conectores pelado
s en el puerto “B” en la pantalla táctil.
2. Conecte el
arnés 5838
a los arneses del cableado en el vehículo. Estos arneses son los que se
retiran del paso 13 en el desmontaje del tablero. Después inserte el arnés 5838 en el puerto
“A” en la pantalla táctil. Pero no instale este arnés hasta que llegue justo antes del paso 1 de
“Programación”. Este es un proceso programado.
3.
Conecte el
arnés de 4 pins con conectores RCA amarillos
en el puerto “C” en la pantalla táctil
.
4. Ignore los puertos “D” y “E”; no se utilizarán en esta aplicación.
5. El puerto “F” es un puerto de actualización para actualizaciones de firmware futuras.
A
B
C
E
F
D
Interfaz HVAC
6. Conecte el
arnés de la interfaz HVAC
en la interfaz HVAC y luego a los arneses de cableado
en el vehículo. Estos arneses son los que se retiran del paso 11 en el desmontaje del tablero.

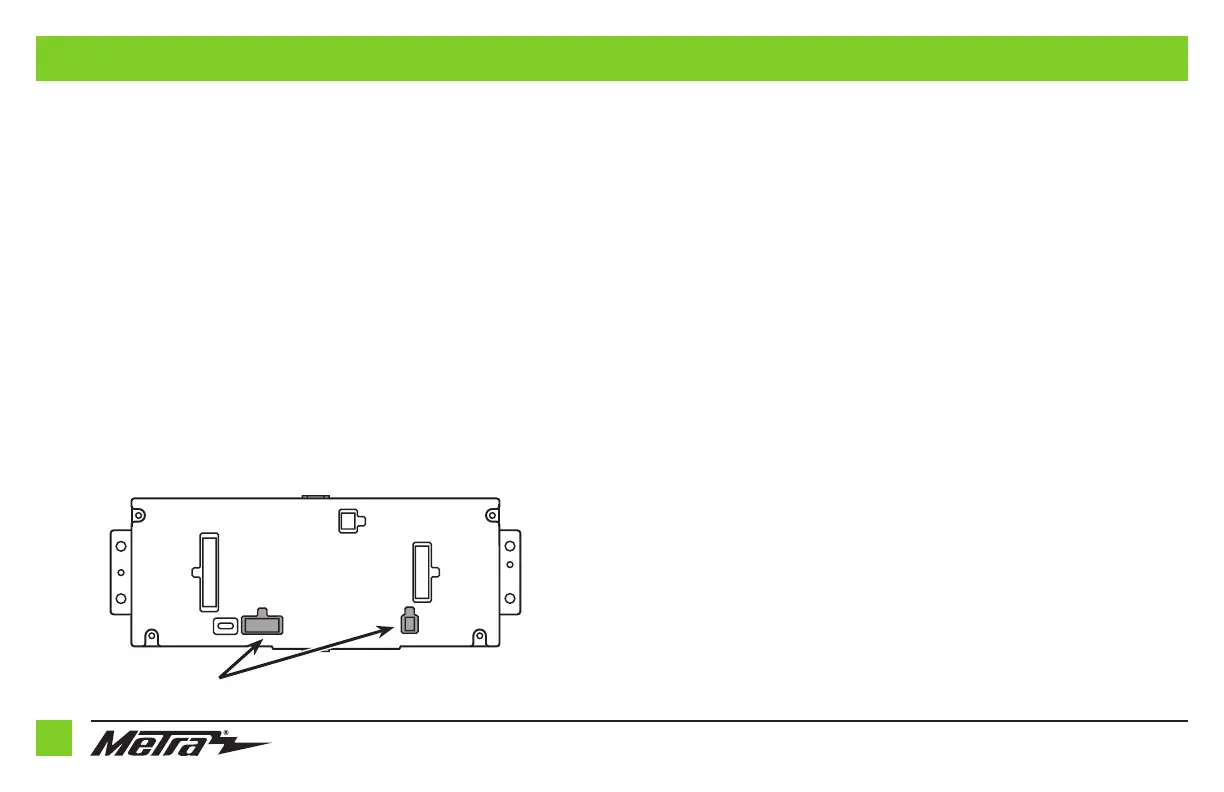

a. Después conecte el arnés de 10 pins dentro del ensamble del
tablero de circuitos de
encendido/apagado del motor.
¡Atención! Existen (2) conectores de 10 pins; uno en el ensamble del tablero de circuito de
encendido/apagado del motor, y uno en la pantalla táctil. Use únicamente el conecto apropiado
e ignore el otro. Si se usa accidentalmente el puerto incorrecto, el vehículo deberá restablecerse
quitando la batería durante unos minutos.
Nota: Ignore el arnés de 4 pins planos a 4 pins apilados; no se utilizará en esta aplicación.
7. Conecte el arnés de 6 pins del arnés 5838 en la interfaz HVAC.
8. Conecte el
arnés de la cámara de reversa de 12 pins
al arnés del cableado en el vehículo.
Este arnés es el que se retira del paso 12 en el desmontaje del tablero.
9. Localice el conector de la antena de fábrica en el tablero y realice todas las conexiones
necesarias al radio. Metra recomienda el uso de un adaptador adecuado de acoplamiento
de Metra.
Nota: NO SE CONECTA!
