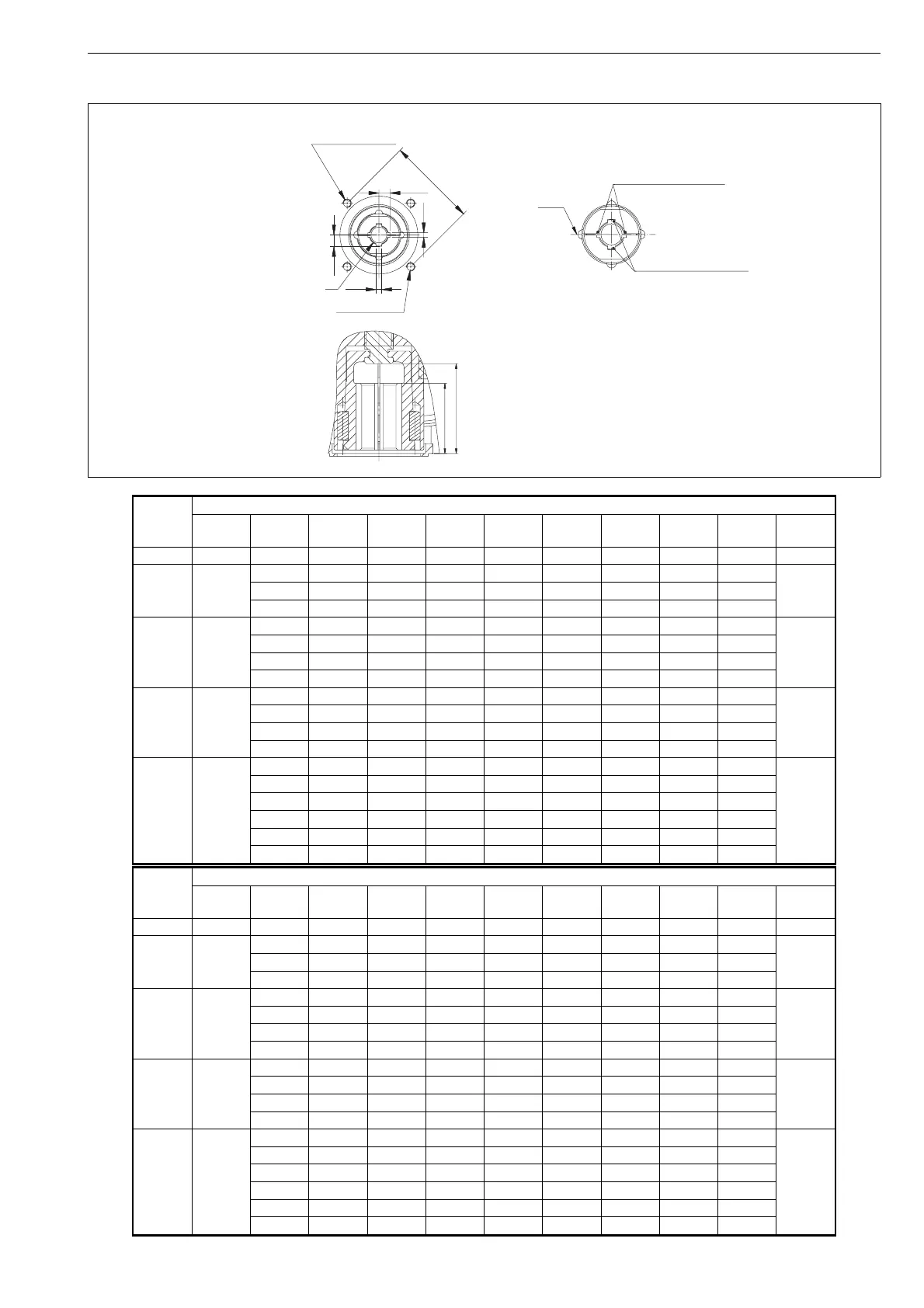

9.2 Connection dimensions
/ depth
number of holes
T
S
Q
P
łO
M
U
N =
B
A
Keyways acc. to ANSI B17.1
Keyways acc. to DIN 6885
Split
Type Dimensions in mm
ISO 5211 O (H8)
max
MPQTSNABU
EJ05 F05 ø15 5 9.8 4.8 9.5 50 4 30 25 M6 / 12
EJ07 F07 ø15 5 9.8 4.8 9.5 70 4 44 27 M8 / 16
ø20 6 12.8 4.8 12.3 70 4 48 39
ø25 8 15.8 6.4 15.4 70 4 48 44
EJ10 F10 ø20 6 12.8 4.8 12.3 102 4 65 35 M10 / 20
ø25 8 15.8 6.4 15.4 102 4 65 60
ø30 8 18.3 6.4 18 102 4 65 60
ø35 10 20.8 9.6 21.8 102 4 65 60
EJ12 F12 ø20 6 12.8 4.8 12.3 125 4 78 40 M12 / 30
ø25 8 15.8 6.4 15.4 125 4 78 61
ø35 10 20.8 9.6 21.8 125 4 78 61
ø40 12 23.3 9.6 24.4 125 4 81 73
EJ14 F14 ø25 8 15.8 6.4 15.4 140 4 104 64 M16 / 32
ø30 8 18.3 6.4 18 140 4 104 64
ø35 10 20.8 9.6 21.8 140 4 104 84
ø40 12 23.3 9.6 23.4 140 4 104 85
ø45 14 26.3 12.8 28.1 140 4 104 85
ø50 14 28.8 12.8 30.6 140 4 104 85
Type Dimensions in inches
ISO 5211 O (H8)
max
MPQTSNABU
EJ05 F05 ø0.59 0.20 0.39 3/16 0.37 1.97 4 1.18 0.98 M6 / 0.47
EJ07 F07 ø0.59 0.20 0.39 3/16 0.37 2.76 4 1.73 1.06 M8 / 0.63
ø0.79 0.24 0.50 3/16 0.48 2.76 4 1.89 1.54
ø0.98 0.31 0.62 1/4 0.61 2.76 4 1.89 1.73
EJ10 F10 ø0.79 0.24 0.50 3/16 0.48 4.02 4 2.56 1.38 M10 /
0.79
ø0.98 0.31 0.62 1/4 0.61 4.02 4 2.56 2.38
ø1.18 0.31 0.72 1/4 0.71 4.02 4 2.56 2.38
ø1.38 0.39 0.82 3/8 0.86 4.02 4 2.56 2.38
EJ12 F12 ø0.79 0.24 0.50 3/16 0.48 4.92 4 3.07 1.57 M12 /
1.18
ø0.98 0.31 0.62 1/4 0.61 4.92 4 3.07 2.40
ø1.38 0.39 0.82 3/8 0.86 4.92 4 3.07 2.40
ø1.57 0.47 0.92 3/8 0.96 4.92 4 3.19 2.87
EJ14 F14 ø0.98 0.31 0.62 1/4 0.61 5.51 4 4.09 2.52 M16 /
1.26
ø1.18 0.31 0.72 1/4 0.71 5.51 4 4.09 2.52
ø1.38 0.39 0.82 3/8 0.86 5.51 4 4.09 3.31
ø1.57 0.47 0.92 3/8 0.96 5.51 4 4.09 3.35
ø1.77 0.55 1.04 1/2 1.11 5.51 4 4.09 3.35
ø1.97 0.55 1.13 1/2 1.20 5.51 4 4.09 3.35
