12 RC2
•Avant de commencer l'installation vérifiez si le produit est adap-
té à l’emploi, avec une attention particulière pour les données
figurant dans le chapitre "Caractéristiques techniques"; MHOU-
SE ne répond pas des dommages dérivant d’une utilisation du
produit différente de celle qui est prévue dans le présent manuel.
•Éviter que les parties internes du produit puissent entrer en
contact avec de l’eau ou d’autres substances polluantes, ne pas
le conserver à proximité de sources de chaleur intense et ne pas
l’exposer à des flammes vives; si cela se produit, suspendre
immédiatement l’utilisation et s’adresser au service après-vente
MHOUSE.
•Pour les opérations d’installation, couper l’alimentation élec-
trique.
• Les matériaux de l’emballage doivent être émis au rebut dans le
plein respect des normes locales.
Le récepteur RC2 permet de commander à distance, à l’aide des
émetteurs TX4, des appareils monophasés alimentés à la tension
de secteur avec des puissances allant jusqu’à 500 W. On peut
avoir des commandes type On/Off, “Homme mort”, Temporisateur
1 et Temporisateur 2. Le récepteur opère à la fréquence de 433,92
MHz et peut mémoriser jusqu’à 30 émetteurs de la série “TX4”.

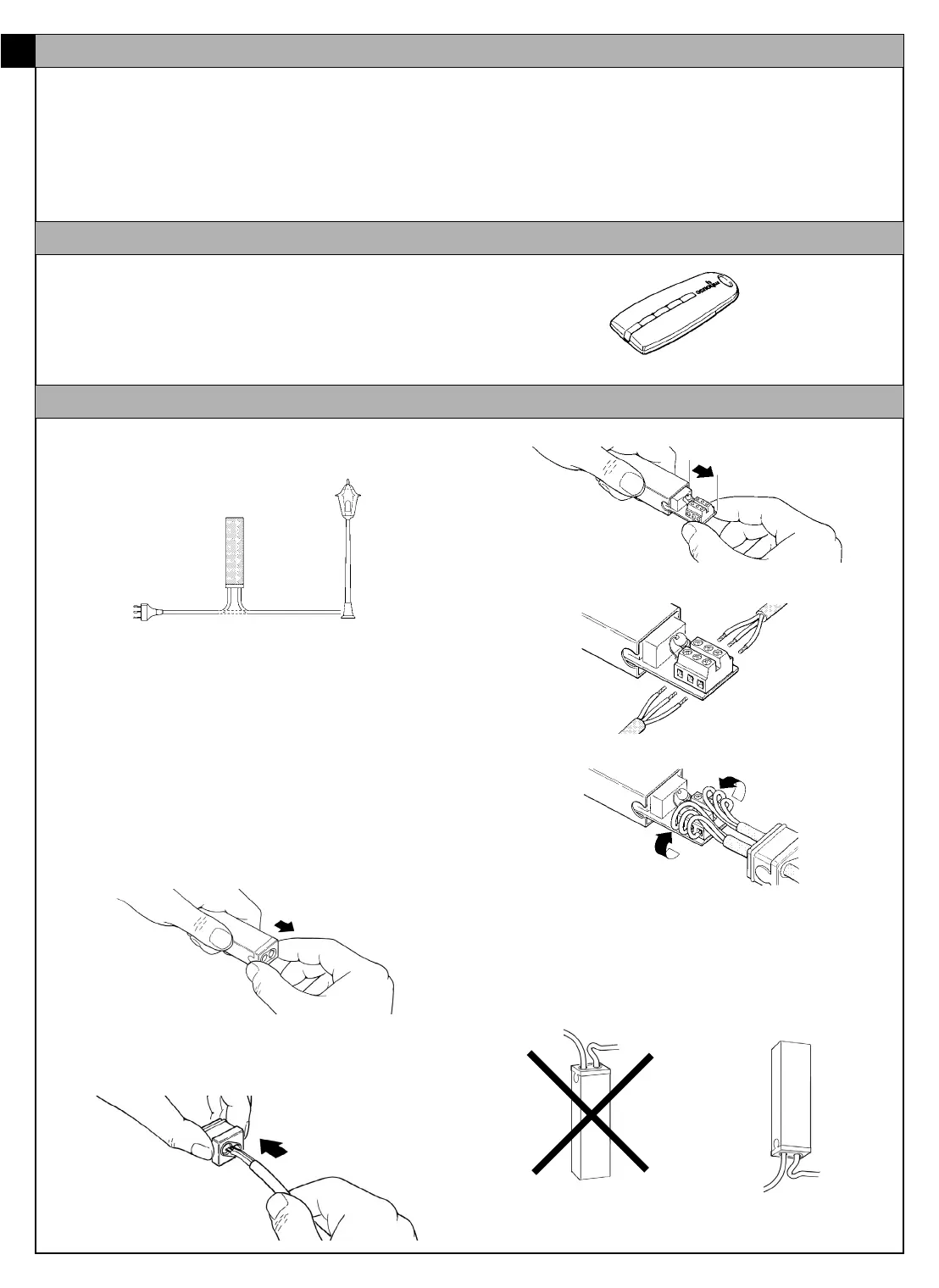

Le récepteur RC2 doit être connecté en “interrompant” le câble
d’alimentation normal de l’appareil à commander comme l’illustre
la figure 1.
ATTENTION: Les installations électriques doivent être effec-
tuées par du personnel qualifié et dans le respect des nor-
mes. Le boîtier de RC2 doit être positionné dans un endroit
non accessible car les passe-câbles ne protègent pas les
câbles contre l’arrachement et le couvercle amovible est un
élément qui se détache et qui ne garantit pas la protection
contre l’accès à des parties sous tension. Si le récepteur est
placé à l’extérieur, il faut tenir compte du fait que les passe-
câbles garantissent l’étanchéité à l’eau seulement pour les
câbles ronds d’un diamètre compris entre 6,5 et 8,5 mm.
1S’assurer qu’aucune partie des circuits électriques n’est sous tension
2 Couper le câble d’alimentation de l’appareil à commander
3 Ouvrir le boîtier de RC2 en enlevant le “ bouchon passe-câbles”
comme l’indique la figure 2
4 Dégainer les deux parties du câble sur environ 3 cm puis dénu-
der les différents conducteurs sur environ 5 mm.
5 Passer les deux câbles dans les trous prévus à cet effet sur le
“bouchon” comme dans la figure 3.
6 Extraire la carte de quelques centimètres comme dans la figure 4.
7 Connecter les conducteurs aux bornes en respectant le schéma de
la figure. 5.
8 6. Replier les conducteurs comme dans la Figure 6.
9 Pousser la carte à l’intérieur du boîtier, vérifier que la partie dégai-
née du câble est complètement à l’intérieur, faire coulisser le “bou-
chon” sur les câbles jusqu’à la fermeture complète du boîtier
10 Le récepteur RC2 n’a pas besoin de fixation et peut être posi-
tionné directement dans le logement qui lui est destiné; pour
éviter le risque d’infiltrations d’eau, il est conseillé de le posi-
tionner avec les câbles vers le bas. Voir figure 7
ATTENTION: Le boîtier ne doit être percé sous aucun prétex-
te.
1 Avertissements
2 Description du produit et application
3 Installation
F
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
