28 RC2
Stroomvoorziening
De hoofdstroomaanvoer van de ontvanger (aarde, fase, nulleider)
moet aangesloten worden door de klemmetjes 5-6-7 te gebruiken
zoals dat op afbeelding 8 “Elektrische aansluitingen” te zien is.
Aansluitingen op het te bedienen apparaat
Het te bedienen apparaat (max. 500W) moet tussen de klemmet-
jes 1-2 aangesloten worden, terwijl het klemmetje 3 het aardings-
klemmetje is.
LET OP
Het klemmetje 7 (Nulleider) wordt rechtstreeks op het klem-
metje 2 van het te bedienen apparaat aangesloten dat dus
niet helemaal geïsoleerd is van het elektriciteitsnet.
Houd u nauwgezet aan de aanwijzingen voor de aansluitingen
zoals die voorzien zijn; waag u in geval van twijfel NIET aan experi-
menten, maar raadpleeg de daarvoor bestemde gespecificeerde
technische bladen.
Een verkeerd uitgevoerde aansluiting kan ernstige schade
of een gevaarlijke situatie veroorzaken.

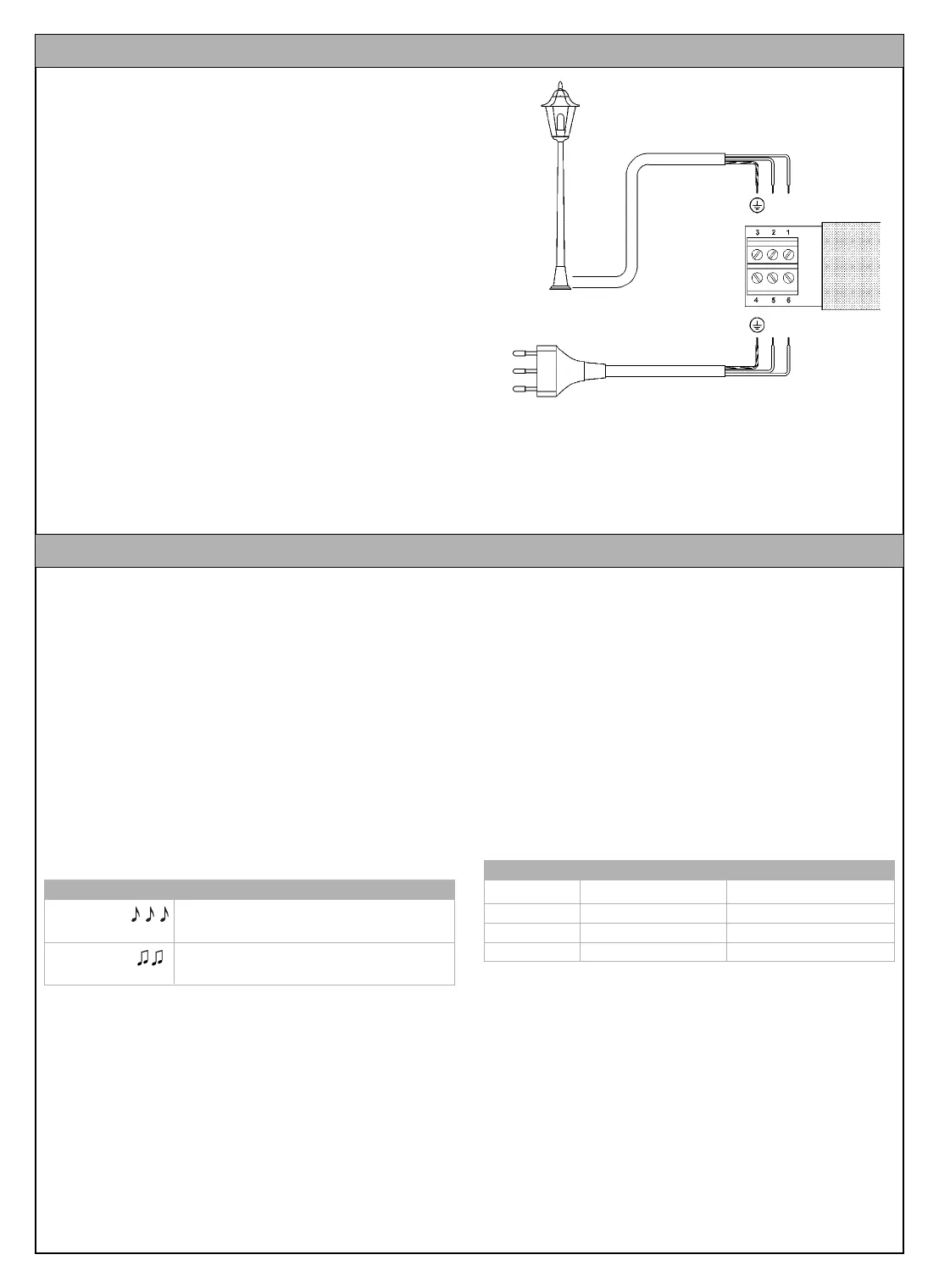

4 Elektrische aansluitingen
Afb. 8
Om een zender een ontvanger te laten aansturen dient u eerst de
zender in het geheugen van de ontvanger op te slaan.
LET OP:
•Alle opeenvolgende handelingen met betrekking tot de geheu-
genopslag zoals dat in dit hoofdstuk beschreven is, zijn tijdge-
bonden, dat wil zeggen dat zij binnen een bepaalde tijdslimiet uit-
gevoerd dienen te worden.
• Alle ontvangers welke zich binnen het bereik van de zender
bevinden, kunnen via de radio in het geheugenopgeslagen wor-
den; het is dus van belang dat alleen die zender onder spanning
staat welke in het geheugen moet worden bewaard .
Het is mogelijk te controleren of er al zenders in het geheugen van
de ontvanger opgeslagen zijn; hiervoor behoeft u alleen maar het
aantal geluidssignalen te tellen dat op het moment dat de ontvan-
ger aangezet wordt, te horen is.
Er zijn twee mogelijkheden om de zenders in het geheugen op te
slaan:
- Modus I: vereenvoudigde geheugenopslag (de toetsen van de
zender worden automatisch door de ontvanger RC2 geconfigu-
reerd)
- Modus II: geavanceerde geheugenopslag (elke toets van de
zender kan afzonderlijk voor een bepaalde instructie geconfigu-
reerd worden)
Modus I (vereenvoudigde geheugenopslag)
In deze modus zijn de functies van de toetsen van de zender vooraf
bepaald. De koppeling van de toetsen vindt paarsgewijs plaats: de
toetsen 1 en 2 kunnen de instructies On-Off voor een ontvanger RC2
uitvoeren, terwijl de toetsen 3 en 4 de instructies On-Off voor een
andere ontvanger RC2 kunnen uitvoeren zoals u dit op het onder-
staande voorbeeld kunt zien.
Wanneer het geheugen leeg is (geen enkele zender in het geheu-
gen opgeslagen) kunt u de eerste zender in Modus I invoeren zoals
dat in tabel [A] is aangegeven.
LET OP: wanneer u op de toetsen 1 of 2 drukt, zal dit stel toetsen
in het geheugen worden opgeslagen, terwijl wanneer u op de toet-
sen 3 of 4 drukt, dit tweede stel toetsen in het geheugen zal wor-
den opgeslagen.
5 Geheugenopslag van de zenders
Controle of er zenders zijn opgeslagen
3 korte
geluidssignalen
Er zijn reeds zenders opgeslagen
2 lange
geluidssignalen
Geheugen leeg (geen enkele zender opgeslagen)
Voorbeeld van geheugenopslag in Modus I
Toets 1 On op RC2 1
Toets 2 Off op RC2 1
Toets 3 On op RC2 2
Toets 4 Off op RC2 2
RC2 IST 161 4858 Rev 00 3-06-2004 9:13 Pagina 28
