Mhouse RC2 - Descripción del Producto y Uso Previsto; Instalación

22 RC2
• Antes de comenzar la instalación, controle si el producto es ade-
cuado para el uso, verificando especialmente los datos indica-
dos en el capítulo "Características técnicas"; MHOUSE no res-
ponde de los daños derivados de un uso inadecuado del pro-
ducto, diferente de aquel previsto en este manual.
•Evite que las piezas internas del producto puedan tener contac-
to con el agua o con otras substancias contaminantes, no lo
coloque cerca de fuentes de calor intensas ni lo exponga a lla-
mas; si esto sucediera, interrumpa de inmediato el uso y diríjase
al servicio de asistencia MHOUSE.
• La instalación debe llevarse a cabo con la alimentación eléctrica
desconectada.
• Elimine el material de embalaje respetando la normativa local
vigente.
El receptor RC2 permite accionar a distancia mediante los trans-
misores TX4 correspondientes, los equipos monofásicos alimenta-
dos en tensión de red con potencias de hasta 500W.
Es posible disponer de los mandos On/Off, Hombre muerto, Timer
1 y Timer 2. El receptor funciona con frecuencia 433.92 MHz y
puede memorizar hasta 30 transmisores de la serie “TX4”.

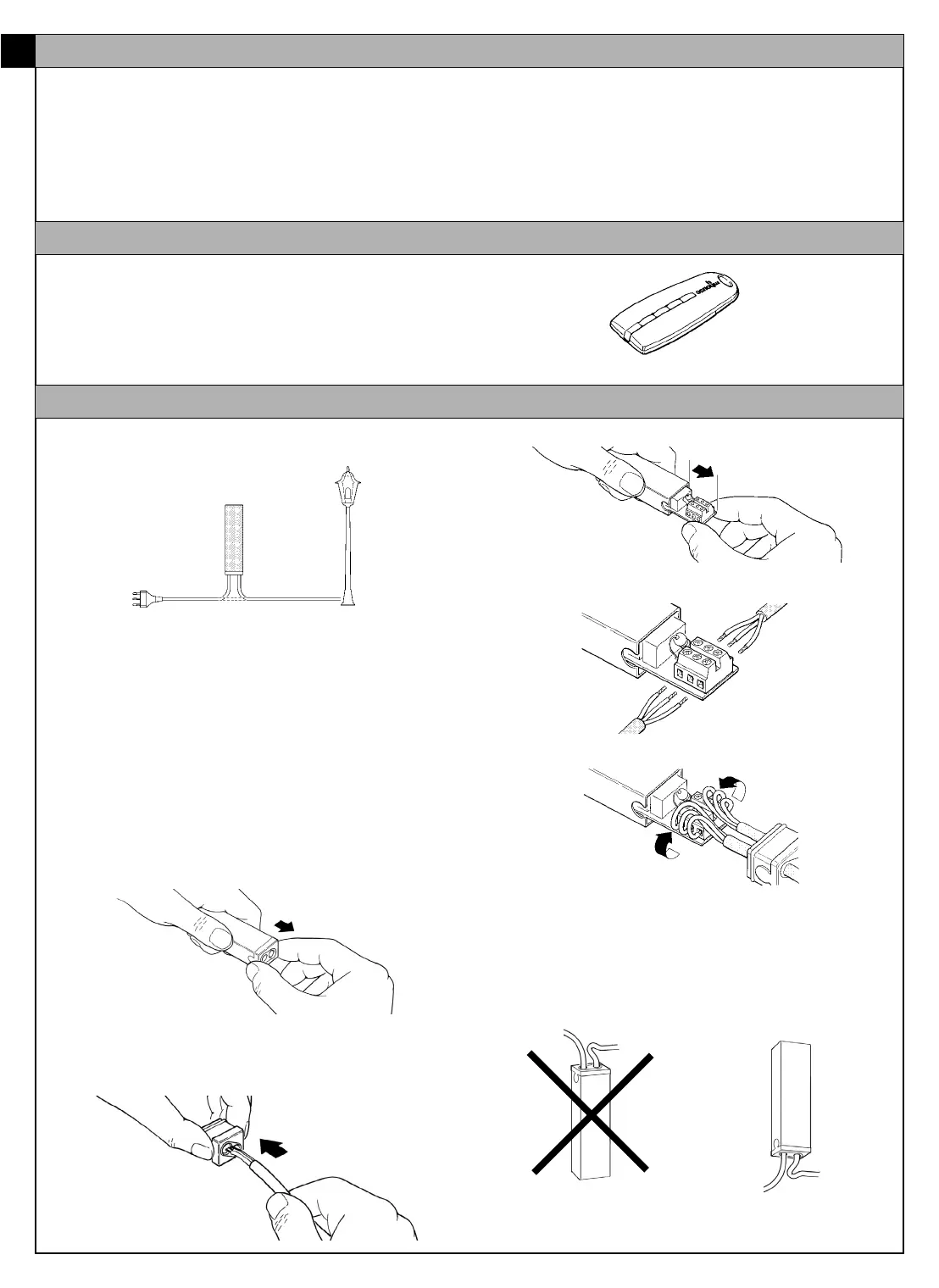

El receptor RC2 debe conectarse “interrumpiendo” el cable normal
de alimentación del equipo a accionar, tal como muestra la figura 1.
ATENCIÓN: las instalaciones eléctricas deben ser llevadas a
cabo por personal experto y cualificado, respetando las nor-
mas vigentes. La caja del RC2 debe colocarse en un lugar
no accesible puesto que los prensaestopas no evitan que el
cable pueda ser arrancado y el tapón extraíble es un ele-
mento separable que no garantiza la protección contra el
acceso a las piezas bajo tensión. Si el receptor RC2 se ins-
tala en exteriores, considere que los prensaestopas garanti-
zan la estanqueidad al agua sólo para los cables redondos
y con diámetro entre 6,5 y 8,5 mm.
1 Asegúrese de que no haya tensión en ninguna parte de los cir-
cuitos eléctricos.
2 Corte el cable de alimentación del equipo a accionar
3 Abra la caja del RC2 quitando el “tapón prensaestopas” tal como
indicado en la figura 2
4Pele unos 3 cm las dos partes del cable y 5 mm cada uno de los
conductores.
5 Pase los dos cables por los orificios del prensaestopas del
“tapón”, tal como muestra la figura 3.
6 Extraiga algunos centímetros la tarjeta, como muestra la figura 4.
7 Conecte los conductores a los bornes respetando el esquema de
la figura 5.
8 Pliegue los conductores tal como muestra la Figura 6.
9 Empuje la tarjeta dentro de la caja, controle que la parte pela-
da del cable quede en el interior, haga deslizar el “tapón” por
los cables hasta cerrar completamente la caja.
10 El receptor RC2 no precisa ser fijado y puede situarse directa-
mente en el alojamiento correspondiente; para evitar el riesgo
de infiltraciones de agua se aconseja colocarlo con los cables
hacia abajo. Véase figura 7
ATENCIÓN: no perfore la caja por ningún motivo.
1 Advertencias
2 Descripción del producto y uso previsto
3 Instalación
E
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
RC2 IST 161 4858 Rev 00 3-06-2004 9:13 Pagina 22
