Mhouse RC2 - Descrizione del Prodotto E Destinazione Duso; Installazione

RC2 7
• Prima di iniziare l'installazione verificate se il prodotto è adatto
all'uso, con particolare attenzione ai dati riportati nel capitolo
"Caratteristiche tecniche"; MHOUSE non risponde dei danni
risultanti da un uso del prodotto diverso da quanto previsto nel
presente manuale.
• Le operazioni di installazione devono avvenire senza la presenza
dell'alimentazione elettrica.
• Evitare che le parti interne del prodotto possano venire a contat-
to con acqua o altre sostanze inquinanti, non tenerlo vicino a for-
ti fonti di calore né esporlo a fiamme; qualora accada, sospende-
re immediatamente l'uso e rivolgersi al servizio assistenza
MHOUSE.
• Il materiale dell'imballaggio deve essere smaltito nel pieno rispet-
to della normativa locale.
Il ricevitore RC2 permette di comandare a distanza tramite gli
appositi trasmettitori TX4, apparecchi monofase alimentati a ten-
sione di rete con potenze fino a 500W.
Sono possibili comandi On/Off, Uomo Presente, Timer 1 e Timer 2.
Il ricevitore opera alla frequenza di 433.92 MHz e può memorizza-
re fino a 30 trasmettitori della serie e “TX4”.

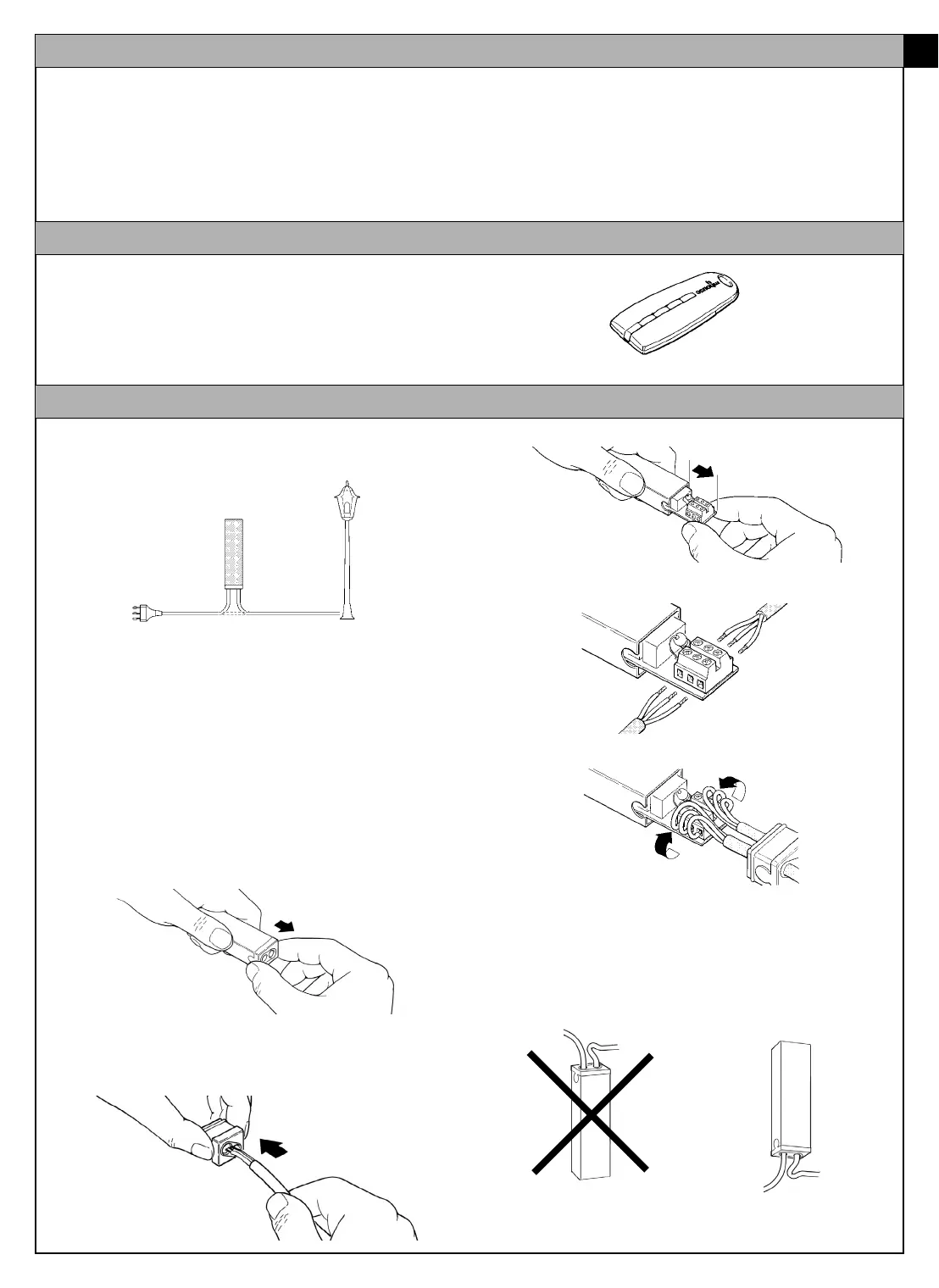

Il ricevitore RC2 si deve collegare “interrompendo” il normale cavo
di alimentazione dell’apparecchio da comandare come rappresen-
tato in figura 1.
ATTENZIONE: Gli impianti elettrici devono essere eseguiti da
personale esperto e qualificato, nel rispetto delle norme di
legge. Il contenitore di RC2 deve essere posto in luoghi non
accessibili in quanto i passacavo non proteggono dallo strap-
po dei cavi ed il tappo removibile costituisce elemento sepa-
rabile e non garantisce la protezione contro l'accesso a parti
in tensione. Se il ricevitore RC2 viene posto in ambienti ester-
ni considerare che i passacavi garantiscono la tenuta all’ac-
qua solo per cavi rotondi e con diametro tra 6,5 e 8,5 mm.
1 Assicurarsi che non sia presente tensione in nessuna parte dei
circuiti elettrici.
2Tagliare il cavo di alimentazione dell’apparecchio da comandare
3 Aprire il contenitore di RC2 togliendo il “tappo passacavi” come
indicato nella figura 2
4 Sguainare le due parti del cavo di circa 3 cm e poi i singoli con-
duttori di circa 5mm.
5 Passare i due cavi negli appositi fori passacavo del “tappo” come
in figura 3.
6 Estrarre di qualche centimetro la scheda come in figura 4.
7 Collegare i conduttori ai morsetti rispettando lo schema di figura. 5.
8 Ripiegare i conduttori come in Figura 6.
9 Spingere la scheda all’interno del contenitore, verificare che la
parte sguainata del cavo sia tutta all’interno, far scorrere il “tap-
po” sui cavi fino alla completa chiusura del contenitore.
10 Il ricevitore RC2 non necessita di fissaggio e può essere posi-
zionato direttamente nel vano destinatogli; per evitare il rischio
di infiltrazioni d’acqua si consiglia di riporlo con i cavi verso il
basso. Vedi figura 7.
ATTENZIONE: Il contenitore non deve essere forato per nes-
sun motivo.
1 Avvertenze
2 Descrizione del prodotto e destinazione d’uso
3 Installazione
I
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
RC2 IST 161 4858 Rev 00 3-06-2004 9:13 Pagina 7
