Mhouse RC2 - Connexions Électriques

RC2 13
Alimentation
L’alimentation principale du récepteur (terre, phase, neutre) doit
être effectuée en utilisant les bornes 5-6-7 comme l’indique la figu-
re 8 “Connexions électriques”
Connexion de l’appareil à commander
L’appareil à commander (max. 500 W) doit être raccordé entre les
bornes 1-2, tandis que la n° 3 est la borne de terre.
ATTENTION
La borne 7 (Neutre) est connectée directement à la borne 2
de l’appareil à commander qui ne résulte donc pas complè-
tement isolé de la ligne électrique d’alimentation.
Respecter scrupuleusement les connexions prévues, en cas de
doute NE PAS TENTER en vain, mais consulter les fiches tech-
niques d’approfondissement.
Une connexion erronée peut provoquer des pannes graves
au récepteur.

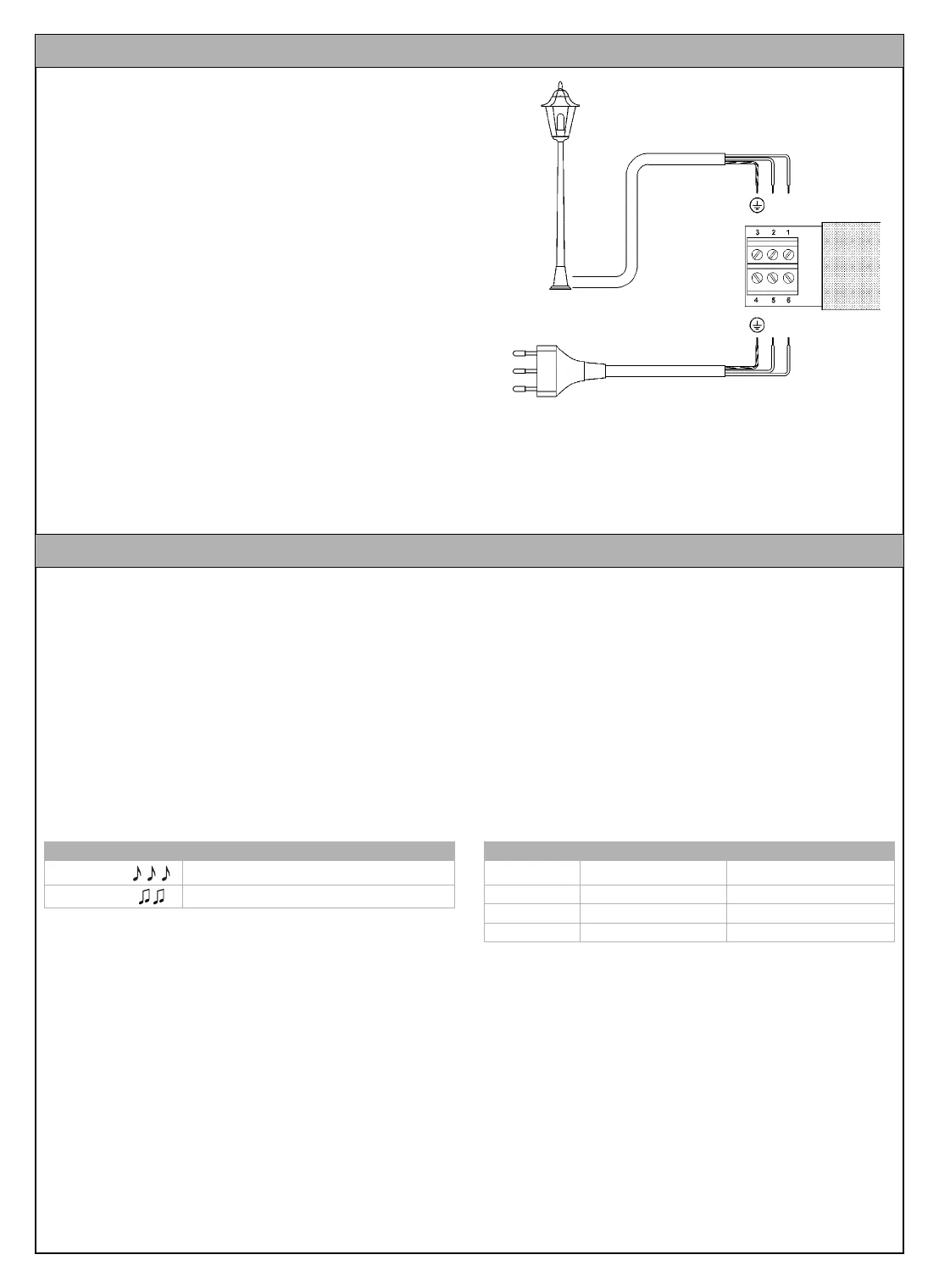

4 Connexions électriques
Fig. 8
Pour qu’un émetteur puisse commander le récepteur, il faut effec-
tuer la procédure de mémorisation.
ATTENTION:
•Toutes les phases de mémorisation décrites dans ce chapitre
sont temporisées, c’est-à-dire qu’elles doivent être effectuées
dans les limites de temps prévues.
• La mémorisation par radio peut se vérifier dans tous les récep-
teurs qui se trouvent dans le rayon de portée de l’émetteur; il est
donc préférable de ne laisser alimenté que celui qui est concer-
né par l’opération.
Il est possible de vérifier si des émetteurs sont déjà mémorisés
dans le récepteur: pour cela, il suffit de vérifier le nombre de bips
sonores émis au moment de l’allumage du récepteur.
Il y a deux manières possibles de mémoriser les émetteurs:
- Mode I: mémorisation simplifiée (les touches de l’émetteur sont
automatiquement configurées par le récepteur RC2)
- Mode II: mémorisation avancée (chaque touche de l’émetteur
peut être configurée pour une commande donnée)
Mode I (mémorisation simplifiée)
Dans ce mode, les fonctions des touches de l’émetteur sont pré-
établies. L’association des touches s’effectue par paires: les tou-
ches 1 et 2 peuvent exécuter les commandes On-Off d’un récep-
teur RC2, tandis que les touches 3 et 4 peuvent effectuer les com-
mandes On-Off d’un autre récepteur RC2 comme l’indique l’exem-
ple suivant
Quand la mémoire est vide (aucun émetteur mémorisé) on peut
procéder à la mémorisation du premier émetteur en Mode I com-
me l’indique le tableau [A].
ATTENTION: si l’on presse les touches 1 ou 2 c’est cette paire de
touches qui sera mémorisée, tandis que si l’on presse les touches
3 ou 4, c’est cette deuxième paire de touches qui sera mémorisée.
5 Mémorisation des émetteurs
Vérification des émetteurs mémorisés
3 bips brefs Il y a déjà des émetteurs mémorisés
2 bips longs Mémoire vide (aucun émetteur mémorisé)
Exemple de mémorisation en Mode I
Touche 1 On sur RC2 n°1
Touche 2 Off sur RC2 n°1
Touche 3 On sur RC2 n°2
Touche 4 Off sur RC2 n°2
