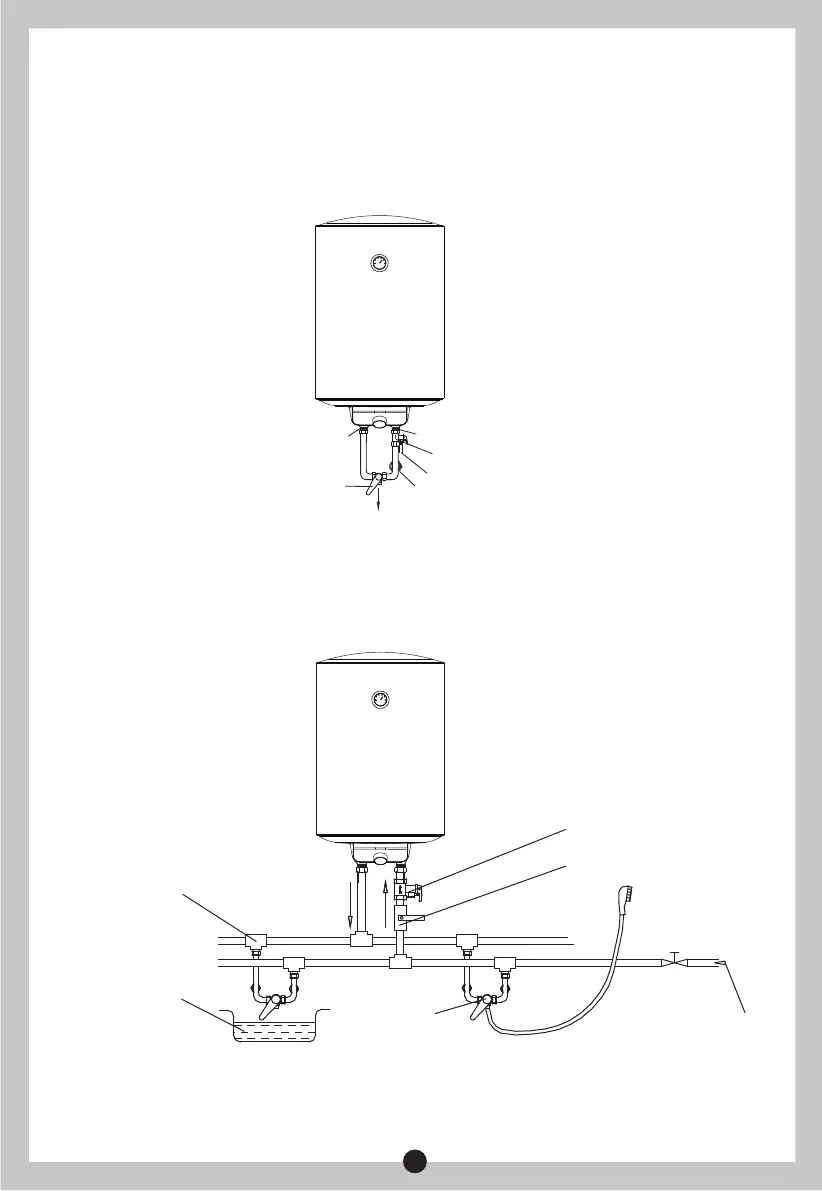

3.2 Csővezetékek csatlakoztatása
Ha a felhasználók többirányú ellátórendszert szeretnének megvalósítani, a csővezetékek
csatlakoztatásához az 6. ábrán látható módszert kell alkalmazni.
④
6
①
②
③
Egyes csőalkatrészek mérete G1/2” .
A nyomáscsökkentő szelep csatlakoztatása a vízmelegítőhöz a vízmelegítő bemenetén.
A csővezetékek csatlakoztatásakor a szivárgás elkerülése érdekében a fűtőberendezéshez
mellékelt gumitömítéseket kell a menetek végére illeszteni a szivárgásmentes csatlakozások
biztosítása céljából (lásd a 5. ábrát).
(5. ábra)
(6. ábra)
Nyomásmentesítő szelep
Vízbemeneti szelep
Vízbemeneti
szelep
Folyóvíz vezetékKeverőszelep
Vizes medence
Tripla kötés
Zuhany fúvóka
Meleg víz kimenet
Hideg víz bemenet
Nyomásmentesítő szelep
Nyomáskioldó nyílás
Csatlakozócsavar a hidegvíz-bemenethez
Keverőszelep
beállítófogantyúja
Meleg víz
Meleg víz
kimenet
Hideg víz
bemenet
