3.1 Pokyny k instalaci
①
②
③
④
3. INSTALACE JEDNOTKY
5
Tento elektrický ohřívač vody musí být namontován na pevné stěně. Pokud pevnost stěny
nemůže nést zatížení rovnající se dvojnásobku celkové hmotnosti ohřívače plně naplněného
vodou, je nutné nainstalovat speciální podpěru.
V případě duté cihlové stěny dbejte na to, abyste ji zcela naplnili cementobetonem.
Po výběru správného umístění určete polohu dvou montážních otvorů použitých pro expanzní
šrouby s hákem (200 mm), pomocí sekacího bitu vytvořte dva otvory ve stěně s odpovídající
hloubkou, přičemž použijte velikost odpovídající expanzním šroubům připojeným ke stroji,
vložte šrouby, upevněte hák nahoru, utáhněte matice a pevně na něj zavěste elektrický
ohřívač vody (viz obr. 3).
Nainstalujte napájecí zásuvku do zdi. Požadavky na zásuvku jsou následující: 250V/10A,
jednofázová, tři elektrody. Doporučuje se umístit zásuvku vpravo nad ohřívač. Výška zásuvky od
země nesmí být menší než 1,8m (viz obr. 4).
Pokud je koupelna příliš malá, ohřívač lze nainstalovat na jiné místo. Aby se však snížily
tepelné ztráty potrubí, musí být montážní poloha ohřívače uzavřena v místě, které musí být
co nejblíže ohřívači.

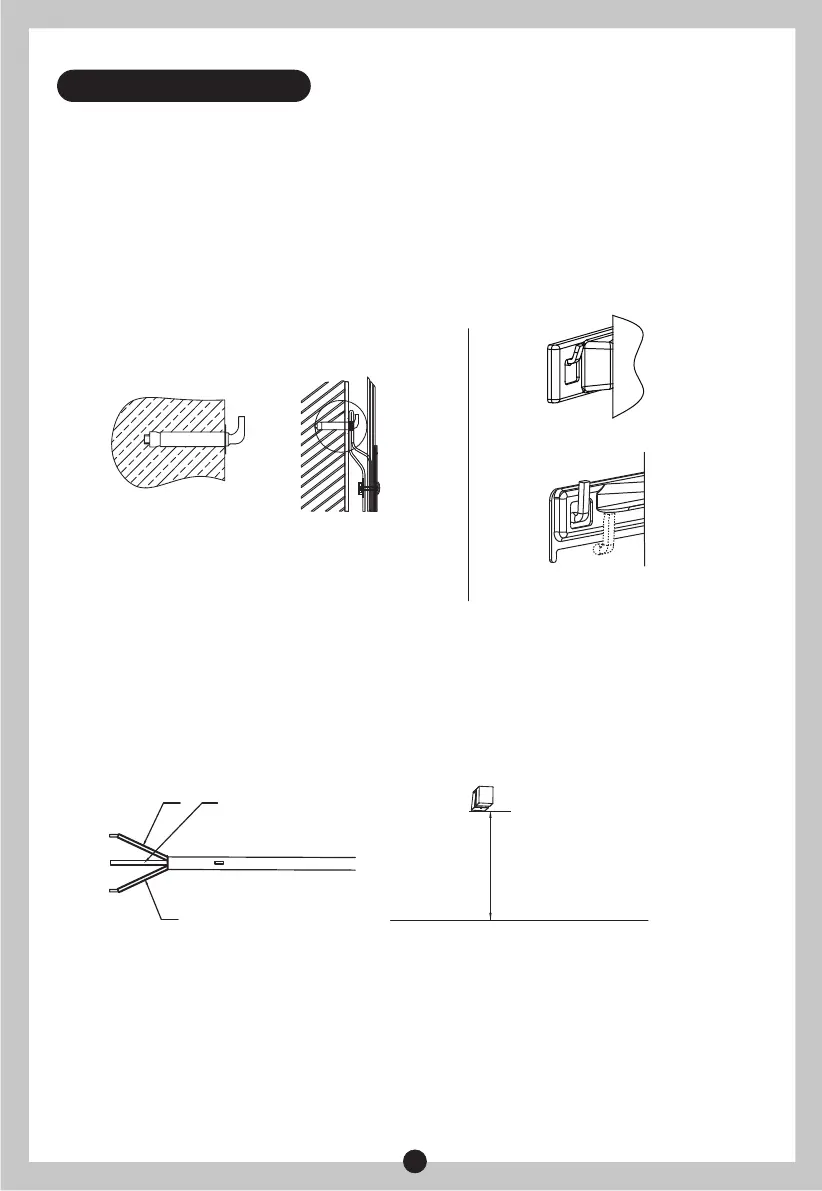

(Obr. 3)
(Obr. 4)
N (Modrá)
Ukostření
≥1,8m
L (Hnědá)
E (Žlutozelená)
※ Při použití druhé závěsné desky pro instalaci je preferována instalace do otvoru (Rozměry:
D1). Pokud je instalován ve spodní části (pozice tečkované čáry), je nutné po dokončení ověřit,
zda je pevný (Rozměr: D2)
Rozšiřující šroub
(s háčkem)
Nástěnné závěsy typu 2
Nástěnné závěsy typu 1
