3.2 Připojení potrubí

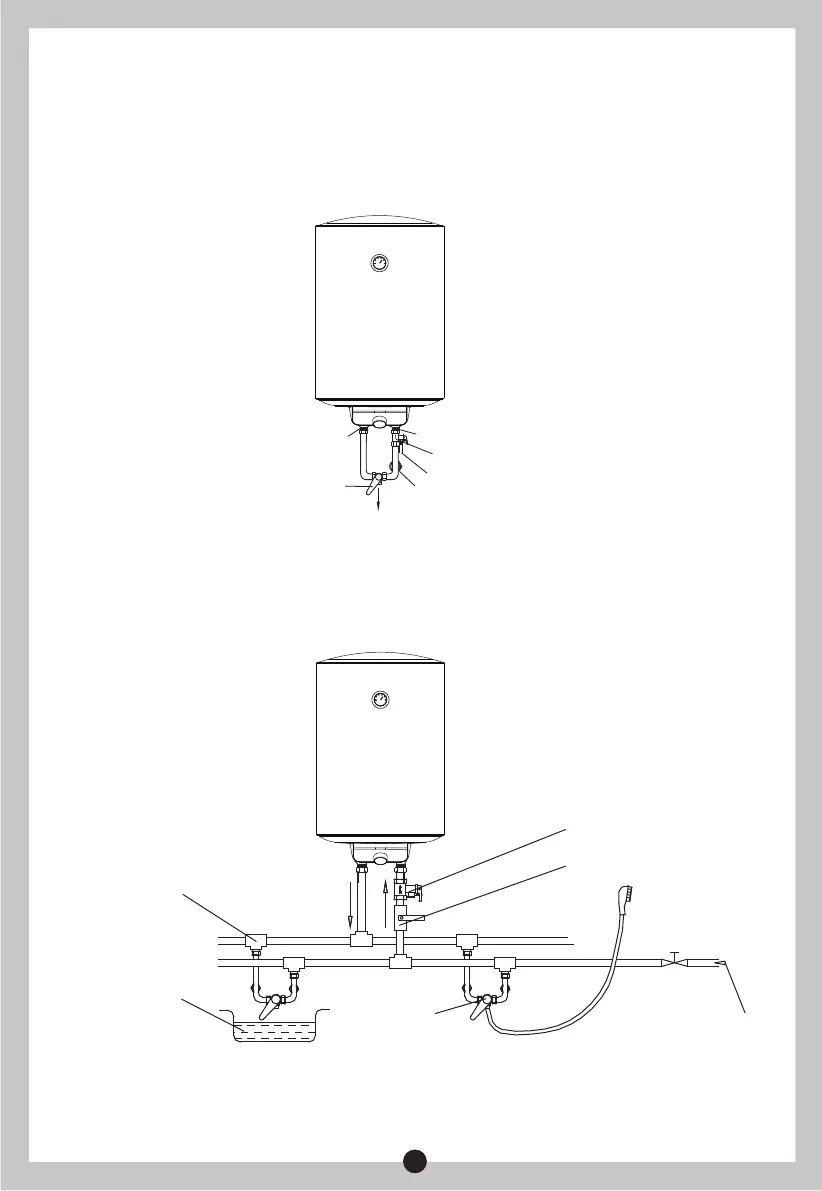

Pokud si uživatelé přejí realizovat vícecestný napájecí systém, postupujte podle postupu
uvedeného na obr. 6 pro připojení potrubí.
④
6
①
②
③
Rozměr každé části potrubí je G1/2”.
Připojení přetlakového ventilu s ohřívačem na vstupu ohřívače vody.
Aby se zabránilo netěsnostem při spojování potrubí, musí být na konec závitu přidána
pryžová těsnění dodaná s ohřívačem, aby bylo zajištěno těsné spoje (viz obr. 5).
(Obr. 5)
(Obr. 6)
Přetlakový pojistný ventil
Napouštěcí ventil
Napouštěcí ventil
Potrubí tekoucí vodyTěsnění
směšovacího ventilu
Vodní bazén
Trojitý kloub
Sprchová tryska
Odvod vody
Přívod vody
Přetlakový pojistný ventil
Odbourávání tlaku
Šroub pro přívod studené vody
Seřizovací rukojeť
směšovacího ventilu
Horká voda
Odvod vody
Přívod vody
