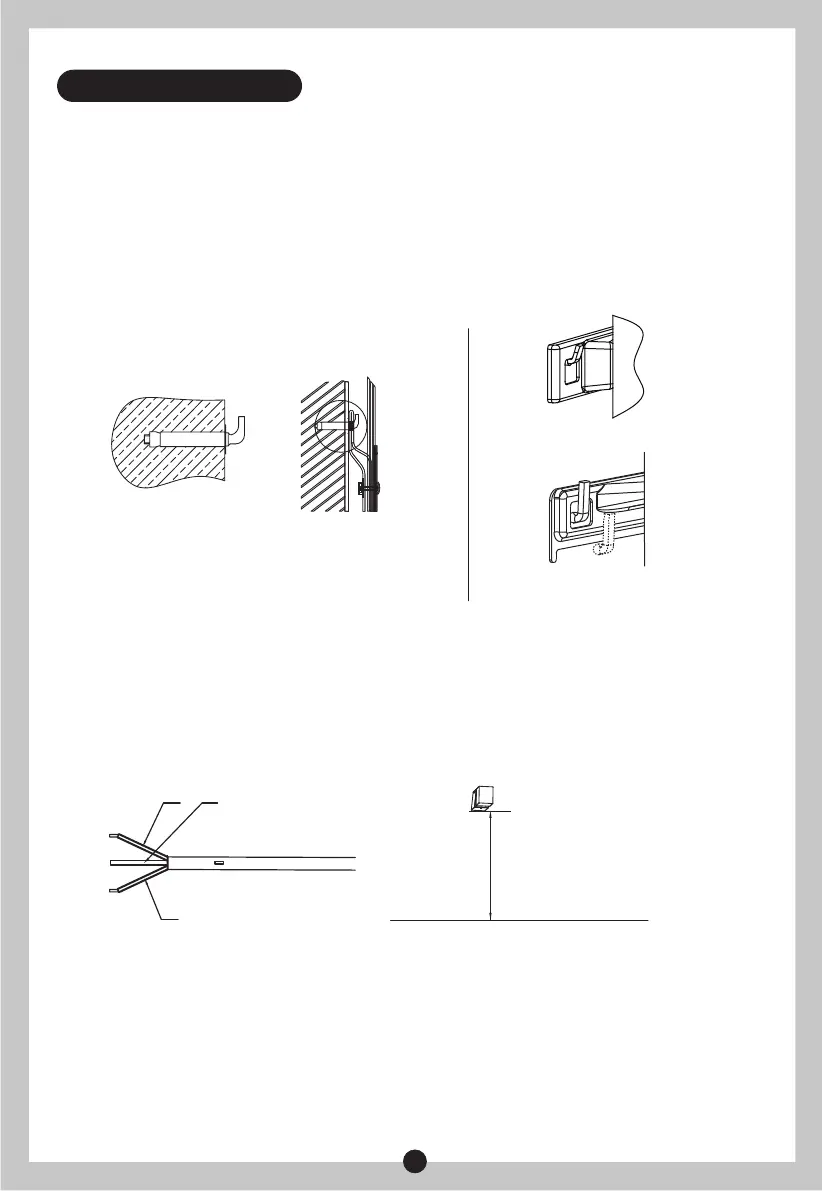

3.1 Telepítési útmutató
①
②
③
④
3. EGYSÉG TELEPÍTÉSE
5
Ezt az elektromos vízmelegítőt masszív teherbírású falra kell szerelni. Ha a fal szilárdsága
nem képes elviselni a vízzel teljesen megtöltött fűtőtest teljes súlyának kétszeresének
megfelelő terhelést, akkor speciális támasztékot kell alkalmazni.
Üreges téglafal esetén gondoskodjon arról, hogy az teljesen fel legyen töltve cementbetonnal.
A megfelelő hely kiválasztása után határozza meg a kampós (200 mm) csavarokhoz
használt két szerelőfurat pozícióját, készítsen két megfelelő mélységű lyukat a falon olyan
fúró segítségével, amelynek mérete megegyezik a tiplikével, helyezze be a csavarokat,
a kampót állítsa felfelé, húzza meg az anyákat a szilárd rögzítéshez, majd akassza rá az
elektromos vízmelegítőt (lásd a 3. ábrát).
Szerelje fel a hálózati aljzatot a falra. Az aljzat követelményei a következők: 250V/10A, egyfázisú,
három elektróda. Javasoljuk, hogy az aljzatot a jobb oldalon helyezze el a fűtőtest felett. Az aljzat
talajhoz viszonyított magassága nem lehet 1,8 m-nél kisebb (lásd a 4. ábrát).
Ha a fürdőszoba túl kicsi, a fűtőtest felszerelhető másik helyre. A csővezeték
hőveszteségének csökkentése érdekében azonban a fűtőberendezés beépítési helyét
a lehető legközelebb kell helyezni a fürdőszobához.
(3. ábra)
(4. ábra)
N (Kék)
Talaj
≥1.8m
L (Barna)
E (Sárga/zöld)
※ Ha a második akasztólapot használjuk a felszereléshez, javasoljuk azt a furatba szerelni
(Méret: D1). Ha az alsó részbe van beépítve ( pontozott vonal), meg kell győződni arról, hogy
a befejezés után szilárd-e (méret: D2).
Kampós csavar
Fali akasztó 2-es típus
Fali akasztó 1-es típus
