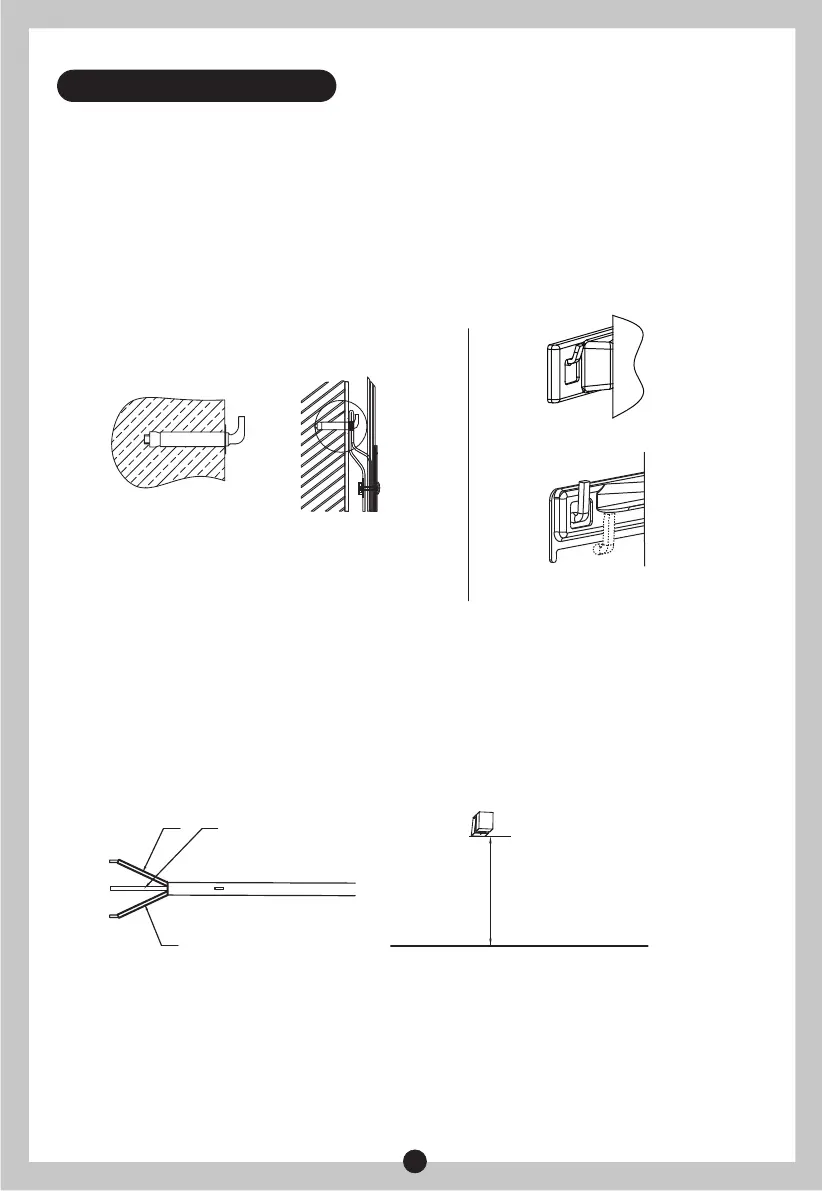

3.1 Instrukcja instalacji
①
②
③
④
5
Ten elektryczny podgrzewacz wody powinien być zainstalowany na litej ścianie. Jeżeli
wytrzymałość ściany nie jest w stanie wytrzymać obciążenia równego dwukrotności całkowitego
ciężaru ogrzewacza napełnionego wodą, konieczne jest zainstalowanie specjalnego wspornika.
W przypadku ściany z pustaków należy całkowicie wypełnić betonem cementowym.
Po wybraniu odpowiedniej lokalizacji ustal położenie dwóch otworów montażowych do kołków
rozporowych z hakiem (200mm), Wykonaj dwa otwory w ścianie o odpowiedniej głębokości za
pomocą wiertła o rozmiarze dopasowanym do kołków rozporowych dołączonych do maszyny,
wkręć śruby, podnieś haczyk do góry, mocno dokręć nakrętki, a następnie zawieś na nim
elektryczny podgrzewacz wody (patrz rys.3).
Zainstaluj gniazdo zasilania w ścianie. Wymagania co do gniazda są następujące: 250V/10A,
jednofazowe, trzy elektrody. Zaleca się umieszczenie gniazdka z prawej strony nad
podgrzewaczem. Wysokość gniazda do podłoża powinna być nie mniejsza niż 1,8m (patrz rys.4).
Jeśli łazienka jest za mała, podgrzewacz można zainstalować w innym miejscu. Jednakże,
w celu zmniejszenia strat ciepła w rurociągu, położenie montażowe nagrzewnicy powinno być
jak najbliżej nagrzewnicy.
(Rys.3)
(Rys.4)
N (Niebieski)
Uziemienie
≥1,8m
L (Brązowy)
E (Żółty/Zielony)
※ Gdy do montażu używana jest druga płyta wisząca, zaleca się instalowanie w otworze
(wymiar: D1). W przypadku montażu w dolnej części (pozycja linii przerywanej) konieczne jest
potwierdzenie, czy jest stabilne po zakończeniu (wymiar: D2)
Śruba rozporowa
(z hakiem)
Zawieszenie na ścianie
typ 2
Zawieszenie na ścianie typ 1
3. INSTALACJA URZĄDZENIA
