Midea D30-15FG

3.2 Podłączenie rurociągów

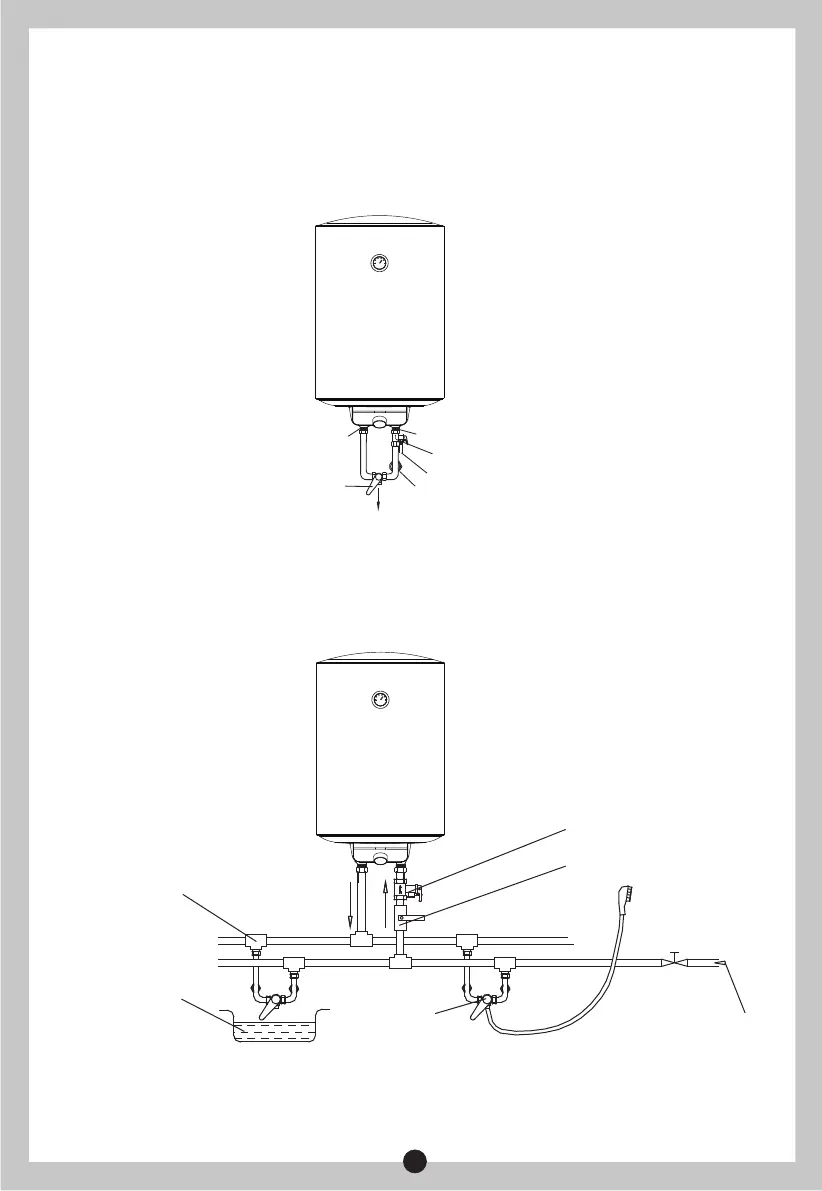

Jeśli użytkownicy chcą zrealizować system zasilania wielokierunkowego, należy zapoznać
się z metodą pokazaną na rys. 6 w celu podłączenia rurociągów.
④
6
①
②
③
Wymiar każdej części rury wynosi G1/2” .
Połączenie zaworu bezpieczeństwa z nagrzewnicą na wlocie do nagrzewnicy wodnej.
Aby uniknąć przecieków podczas podłączania rurociągów, na końcach gwintów należy
dodać gumowe uszczelki, które są dostarczane z nagrzewnicą, aby zapewnić szczelne
połączenia (patrz Rys.5).
(Rys.5)
(Rys.6)
Ciśnieniowy zawór
nadmiarowy
Zawór wlotowy wody
Zawór wlotowy
wody
Rura bieżącej wodyZawór
mieszający
Basen
Złącze potrójne
Dysza
natryskowa
Wylot wody ciepłej
Wlot zimnej wody
Ciśnieniowy zawór nadmiarowy
Otwór zwalniający ciśnienie
Łącznik do wlotu zimnej wody
Uchwyt regulacyjny
zaworu mieszającego
Gorąca woda
Wylot
wody ciepłej
Wlot zimnej wody
