3.1 Pokyny k inštalácii
①
②
③
④
3. INŠTALÁCIA JEDNOTKY
5

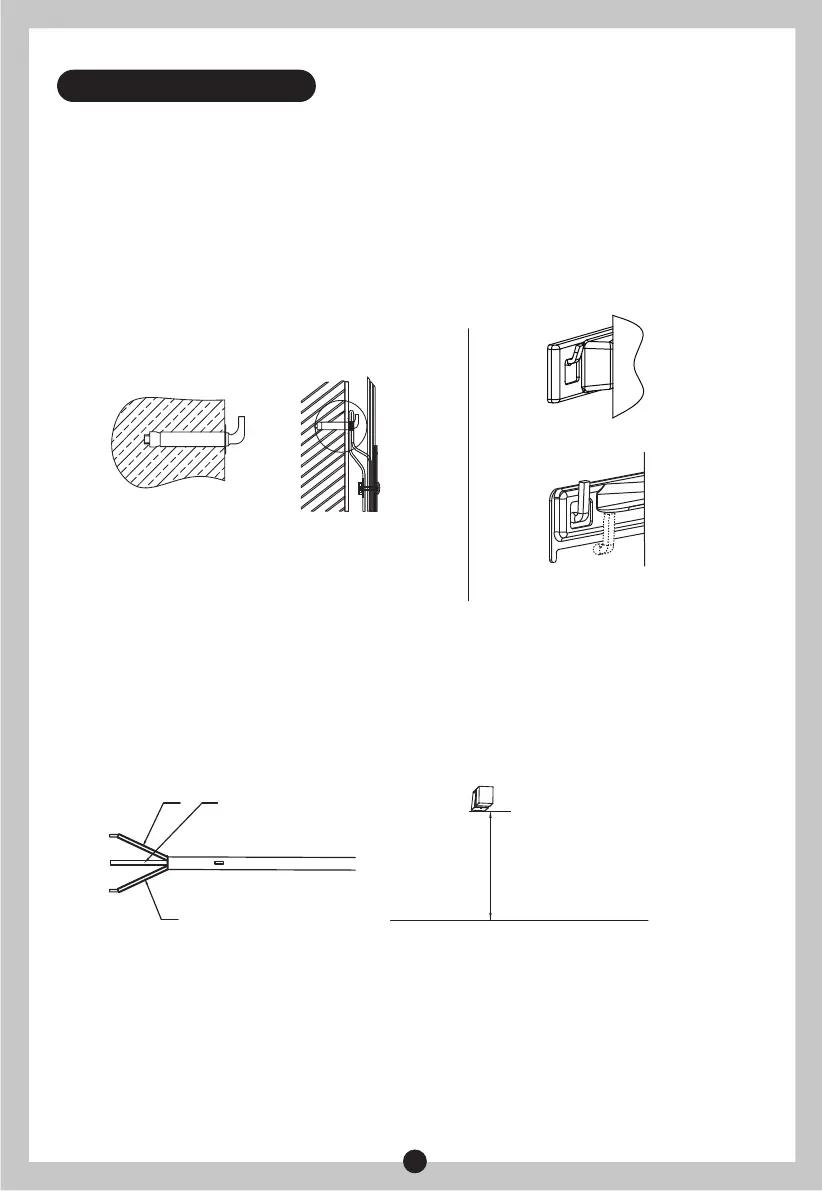

Tento elektrický ohrievač vody musí byť inštalovaný na pevnej stene. Ak pevnosť steny
neznesie zaťaženie rovnajúce sa dvojnásobku celkovej hmotnosti ohrievača naplneného
vodou, je potrebné nainštalovať špeciálnu podperu.
V prípade dutých tehlových stien zabezpečte ich úplné vyplnenie cementovým betónom.
Po výbere vhodného umiestnenia určte polohu dvoch montážnych otvorov pre rozperné
skrutky s hákom (200 mm), urobte v stene dva otvory s príslušnou hĺbkou pomocou
sekacieho bitu s veľkosťou zodpovedajúcou rozperným skrutkám pripojeným k zariadeniu,
vložte skrutky, vytvorte hák smerom nahor, utiahnite matice, aby sa pevne upevnil, a potom
naň zaveste elektrický ohrievač vody (pozri obr. č. 3).
Pripojte sieťovú zásuvku do steny. Požiadavky na zásuvku sú nasledovné: 250 V/10 A,
jednofázová, tri elektródy. Zásuvku sa odporúča umiestniť vpravo nad ohrievač. Výška zásuvky
od zeme nesmie byť menšia ako 1,8 m (pozri obr. 4).
Ak je kúpeľňa príliš malá, ohrievač je možné nainštalovať na iné miesto. Na zníženie
tepelných strát v potrubí sa však miesto inštalácie ohrievača musí priblížiť k miestu, ktoré je
čo najbližšie k ohrievaču.
(obr. č.3)
(obr. č.4)
N (Modrá)
Podlaha
≥1,8m
L (Hnedá)
E (Žltá/zelená)
※ Ak sa na inštaláciu používa druhá závesná doska, uprednostňuje sa inštalácia do otvoru
(rozmer: D1). Ak je inštalovaný v spodnej časti (poloha bodkovanej čiary), je potrebné po
dokončení potvrdiť, či je pevný (Rozmer: D2)
Rozperná skrutka
(s hákom)
Závesná stena typu 2
Závesná stena typu 1
