Midea D30-15FG

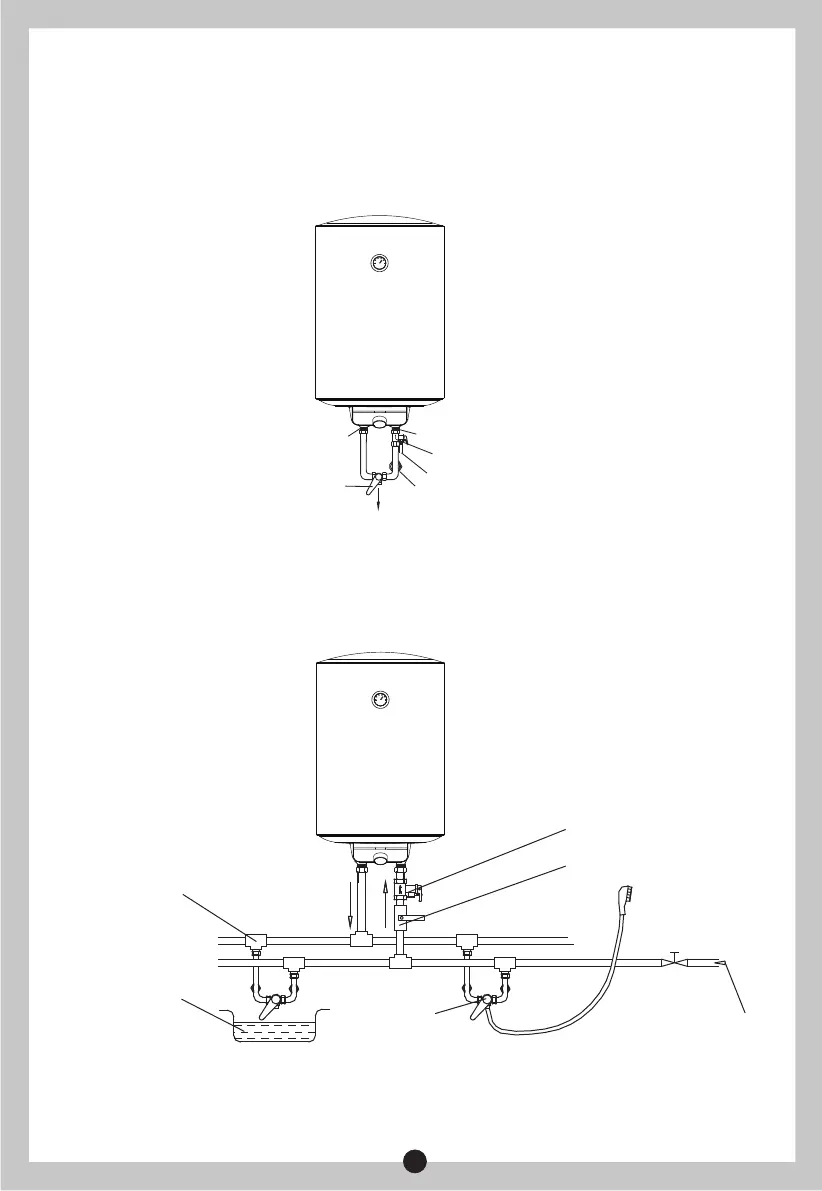

3.2 Pripojenie potrubia
Ak chcú používatelia inštalovať viaccestný prívodný systém, na pripojenie potrubia sa
použije metóda znázornená na obr. č. 6.
④
6
①
②
③
Rozmer každej časti potrubia je G1/2" .
Pripojenie tlakového poistného ventilu s ohrievačom na vstupe do ohrievača vody.
V záujme zabránenia netesnosti pri pripájaní potrubia je potrebné na konci závitov pridať
gumové tesnenia dodávané spolu s ohrievačom, aby sa zabezpečila tesnosť spojov (pozri
obr. č. 5).
(obr. č.5)
(obr. č.6)
Bezpečnostný
tlakový ventil
Vstupný ventil vody
Vstupný ventil
vody
Potrubie
s tečúcou vodou
Zmiešavací
ventil
Nádrž s vodou
Trojitý kĺb
Sprchová dýza
Výstup teplej vody
Prívod studenej vody
Bezpečnostný tlakový ventil
Otvor na uvoľnenie tlaku
Spojovacia skrutka na prívod studenej vody
Nastavovacia rukoväť
zmiešavacieho ventilu
Teplá voda
Výstup
teplej vody
Prívod studenej
vody
