Miele PWM 514 - Page 80

ru - Инструкция по монтажу
80

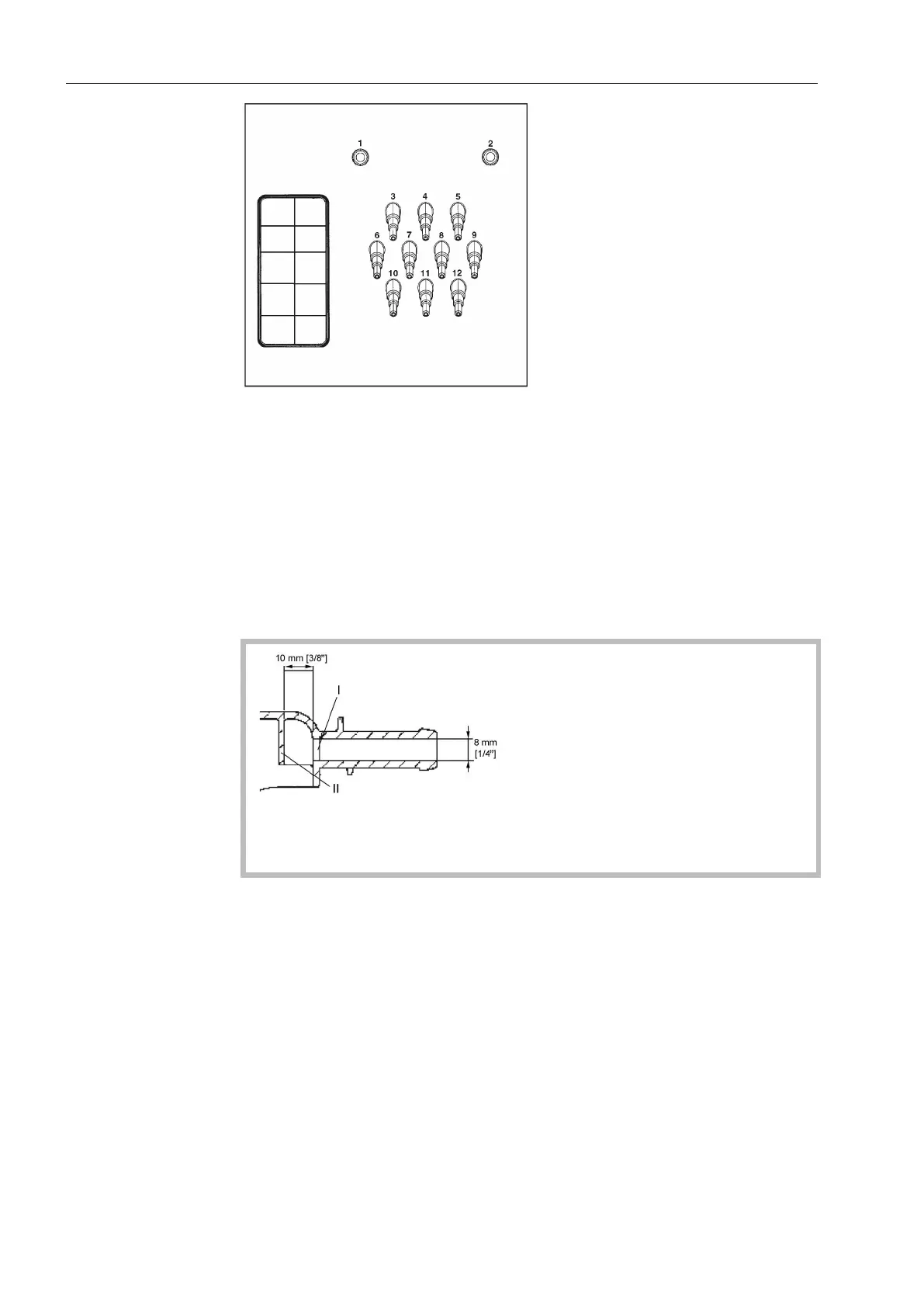

Подключения дозирующих насосов сзадней стороны прибора
Штуцеры 1 и2 предназначены для дозирования пастообразных
моющих средств итакже используются для устройств дозирова-
ния под давлением моющих средств, разведённых водой. Устрой-
ства дозирования должны быть оснащены обратным клапаном
для питьевой воды всоответствии сEN61770 иEN1717. Макси-
мальный объем потока составляет 1500мл/мин при максималь-
ном гидравлическом давлении 300кПа.
Эти соединительные штуцеры закрыты иперед подключением
должны быть просверлены сверлом на 8мм.
Обратите внимание, что должна быть просверлена только пер-
вая перегородка (I), поскольку нарасстоянии 10мм запервой
перегородкой расположена вторая перегородка(II).
Штуцеры 3–12 предназначены для дозирования жидких моющих
средств. Данные штуцеры нельзя использовать для дозирования
моющих средств под давлением, предварительно разбавленных
водой. Соединительные штуцеры закрыты иперед подключением
должны быть спилены небольшой пилой до диаметра шлангов.
Если открытые штуцеры более неиспользуются, их необходимо
закрыть подходящим герметиком (например,силиконом).
Каждая стиральная машина поставляется с разъемом для под-
ключения Connector Box. Connector Box (опция) для стиральных
машин обеспечивает подключение дозирующих насосов, платеж-
ных систем и систем управления пиковыми нагрузками. Кроме
того, он включает в себя разъемы для счетчиков лопастных рас-
ходмеров.
