Migatronic OMEGA2 - Conexiónes y Uso

91
Conexiónes y uso
Atención
Leer la nota de advertencia y el manual
de instrucciones cuidadosamente antes
de la operación inicial y guardar la
información para su su posterior.

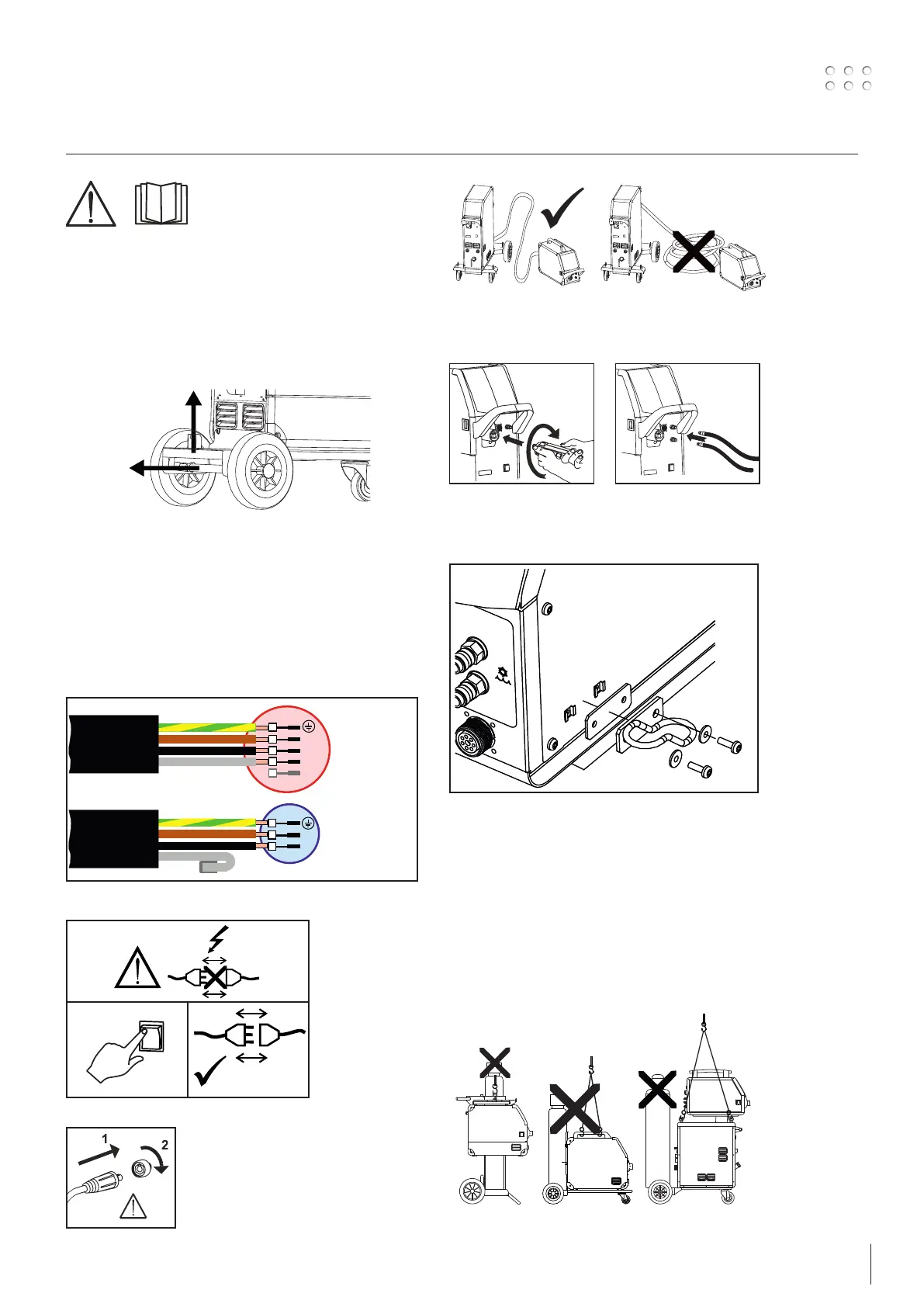

Desembalaje de OMEGA
2
C
Después de desembalar y antes de usar, proceda de la
siguiente manera (mirar el dibujo):
Instalación
Conexión eléctrica
Conecte la máquina a la tensión de alimentación correcta. Por
favor lea la placa de características (U
1
) en la parte trasera de
la máquina.
3x400V
3x230-400V (boost)
1x230-400V (boost)
L1
L2
L3
N
L
N
Amarillo/verde
Marrón
Negro
Gris
Amarillo/verde
Marrón
Negro
Gris
0
l
1
2
¡IMPORTANTE!
Con el fin de evitar la destrucción de
conectores y cables, un buen contacto
eléctrico es necesario cuando conectamos
el cable de masa y las mangueras de
soldadura a la máquina.
Conexión de la antorcha de soldadura
Fijación del soporte de antorcha
Instrucciones de elevación
Los ganchos de elevación pueden ser utilizados en la OMEGA
2
S y en la OMEGA
2
para la elevación con una grúa (figuras 1
and 3).
El carro con cuatro ruedass de la OMEGA
2
no puede ser
levantado con una grúa sólamente de forma manual usando el
asa (figura 2).
La máquina no puede ser elevada con una botella de gas
montada.!
Fig. 1 Fig. 2 Fig. 3
Levantar
la máquina
Tirar de las
ruedas hacia
atrás hasta
que caigan
en su sitio
