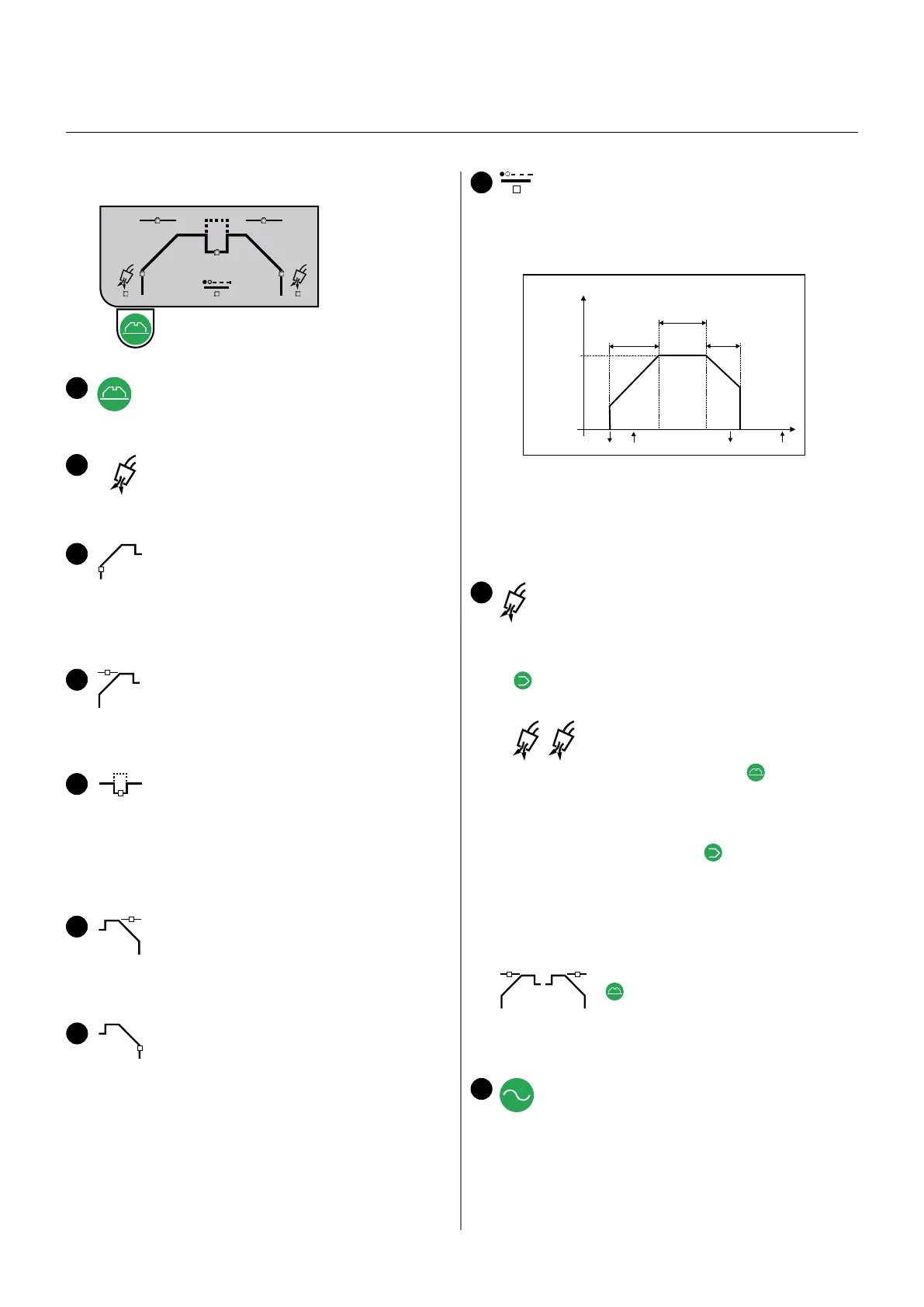

AWI hegesztés
AWI hegesztés
Ha a paraméterek a kijelzőn megjelennek,
állíthatóak. A gombot kell választani és a kijelző
elalszik.
Gáz-előáramlás [s]
Gázelőáramlási idő a pisztolygomb
megnyomásától a nagyfrekvencia bekapcsolásáig
tart. Az idő 0-10 mp között állítható. LIFTIG módban a
periódus a pisztoly munkadarabtól való elemeléséig tart.
Induló áram [A%]
Közvetlenül az ív kialakulása után a berendezés
a megadott „induló-áram“ –ra áll. Állítsuk be
az induló áramot a kívánt hegesztőáram százalékában.
Ez a hegesztőáram 1-200%-a között állítható. Kérjük
figyelembe venni, hogy 100% fölötti induló áram a
hegesztőáramnál nagyobbb áramot eredményez.
Áramfelfutás [s]
Az ív kialakulása után a hegesztés az
áramfelfutási fázisba kerül, ahol az áram
lineárisan az induló áramból a megadott idő alatt a
hegesztőáramra fut fel. Az idő 0 - 20 mp. között 0,1 mp.-
enként állítható.
Köztes áram
4-ütem hegesztésnél a köztes áram a
pisztolygomb rövid idejű megnyomásával aktiválható.
A köztes áram a beállított hegesztőáram százalékában
állítható be. Az érték 10 és 200%. között állítható. Kérjük
figyelembe venni, hogy 100% fölötti köztes áram a
hegesztőáramnál nagyobbb áramot eredményez.
A köztes áram-funkció 100% áram értéknél nem aktív.
Áramlefutás [s]
Ha a hegesztés a pisztolygombbal befejeződik, a
berendezés az áramlefutási szakaszba lép.
zen fázis alatt, az áram a beállított hegesztőáramról a
befejező áramra (Stop Amp.) süllyed. Az idő 0 és 20 mp.
között, 0,1 mp.-enként állítható.
Befejező áram [A%]
Az áramlefutás befejeződik, ha az áramerősség
a befejező áram értékét eléri. 4-ütemben
lehetséges a befejező árammal hegeszteni, amíg a
pisztolygombot nem engedjük el. Befejező áramként
a beállított hegesztőáram 1 és 90% közti értéke
választható.
Ponthegesztési idő
Ponthegesztési idő az áramfelfutás végétől az
áramlefutás kezdetétől tartó idő. A ponthegesztési idő
ezért az az idő, ami alatt a beállított árammal hegesztünk.
Az idő, amellyel a pisztolygomb nyomása alatt hegesztünk
plusz az áramfelfutás és lefutás ideje.
Az ív indítása előtt kell a ponthegesztési időt beállítani.
A ponthegesztési időt meg lehet szakítani, ha a
pisztolygombot elengedjük. 0,01-600 mp. között állítható.
A funkció ki van kapcsolva, ha az idő 0 mp.
Az idő heftelésnél 0,01-től 2,5 mp-ig állítható (kérjük a
„TIG-A-TACK“-ot elolvasni).
Gáz-utánáramlás [s]
Gázutánáramlási idő az ív kialvásától a gázellátás
megszakadásáig tart és 0-20 mp. között állítható.
Szinergikus gáz-utánáramlás (opció) az idő 0 mp-re
állításával aktiválható, ha IGC egység van szerelve. Ekkor a
kijelző IGC-t mutat és az aktuális gáz-utánáramlást.
A -gomb megnyomásával és a forgatógomb állításával
lehet a szinergikus gáz-utánáramlást +/- 50% -al állítani.
Gázszabályzó (opció)
A gázátfolyás-mennyiség beállítása
lehetséges, ha mint egyedi berendezés
egy gázszabályzó-egység, van beépítve. A -gombot
nyomva tartani, amíg a gáz elő és utóáramlás ikonok
kialszanak. A gázátfolyás 4 és 26 l/perc között állítható.
A szinergikus gázátfolyás-menyiség 4 l/perc alatti
beállításnál aktiválható. A kijelző ekkor IGC-t és az
aktuális gázmenyiséget mutatja. A -gomb nyomásával
és a forgatógomb állításával lehet a szinergikus
gázmennyiséget +/- 50% al állítani (ha ez a funkció
aktivált).
A gáz-szelepet teljesen ki kell nyitni és a gázszabályzás
üzemen kívül van, ha a gázmennyiség “OPn”
(27literrevan) állítva.
CWF huzalprogram (pció)
A -gombot nyomva tartani, ameddig
az áram fel és lefutás jelzők kialszanak. A
kijelző X.YY-t mutat, ahol X a CWF azonosító számot, YY
a CWF-huzal-programot mutatja. 0.00-t használjuk, ha a
CWF nem aktív (gyári beállítás).
Áramtípus
Ebben a funkcióban lehet AC (váltóáramú) és DC
(egyenáramú) hegesztés között választani.
AWI hegesztésnél a váltóáramot alumíniumötvözetek
hegesztésére használjuk, más anyagokat egyenárammal
hegesztünk.
12
13
idő
Amp
gombot nyomni ( ) / elengedni ( )
áramfelfutás
áramlefutás
ponthegesztési idő
beállított
hegeszt áram
ő
t
2
t
2
t
1
5
6
7
8
t 1 t 2
t
1
9
11
10
14
PI kezelőpult
