Kapitel 3. Routinemäßige Wartung
PELLERIN MILNOR CORPORATION
.
ACHTUNG 28 : Gefahr von Fehlfunktionen—Der Schwimmersensor muss korrekte Daten
anzeigen.
• Die Anschlussleitung bzw. den Schlauch frei von Leckstellen und Verstopfungen halten.
• Die Verschraubungen müssen dicht sein.

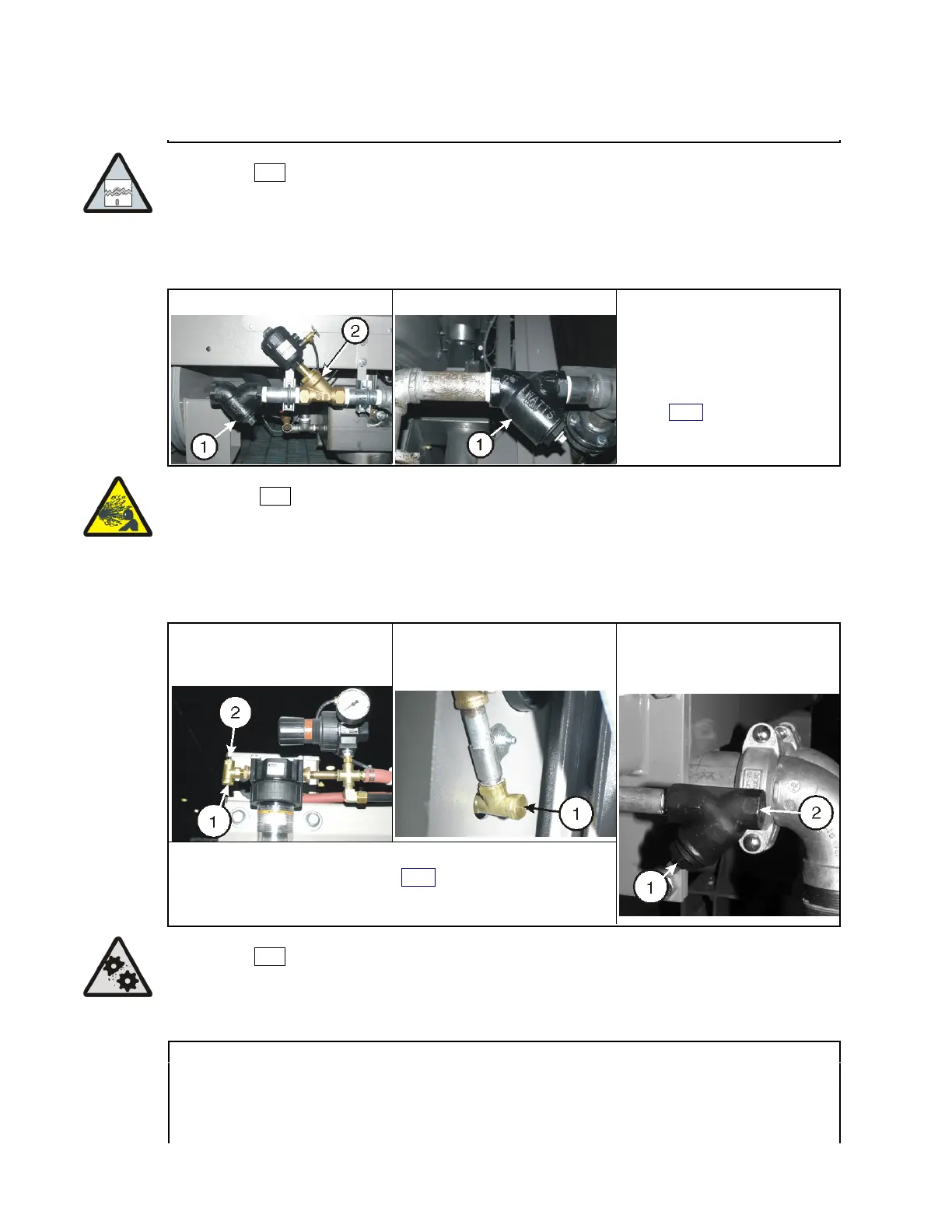

Abbildung 12: Vorfilter für Dampfzulauf Dies sind nur Beispiele, Ihre Anlage kann anders aussehen.
Wäscher-Schleuder 42044SP2 Tunnelwaschanlage 76039CBW Legende
1. Dampfvorfilter Vor dem
Entfernen der
Verschlussschraube den
Dampfdruck entspannen.
Siehe dazu
Warnhinweis
29
2. Dampfventil
.
WARNUNG 29 : Gefahr schwerer Verletzungen—Es kann versehentlich Dampf unter Druck
austreten.
• Das externe Absperrventil schließen und den Restdruck entspannen, bevor Wartungsarbeiten
durchgeführt werden.
Abbildung 13: Zulaufvorfilter für Druckluft Dies sind nur Beispiele, Ihre Anlage kann anders
aussehen.
T-Vorfilter Bei einigen Modellen
außerhalb des
Maschinenrahmens
T-Vorfilter Bei anderen Modellen
innerhalb des
Maschinenrahmens
Y-Vorfilter. wird bei einigen
Modellen verwendet
Legende
1. Siehe dazu Vorsichtshinweis 30 . Verschlussschraube
entfernen, um den Vorfilter herauszunehmen
2. Druckluft in.
.
ACHTUNG 30 : Gefahr von Personen- und Sachschäden—
• Das externe Absperrventil schließen und den Restdruck entspannen, bevor Wartungsarbeiten
durchgeführt werden.
Ergänzung 2
Prüfung der Druckluftvorrichtungen
Die Maschine besitzt verschiedene Vorrichtungen, die zur Bewegung Druckluft verwenden. Beispiele
finden Sie in Abbildung 14. Zur Prüfung einer Druckluftvorrichtung eine Augenscheinprüfung der
Vorrichtung durchführen und auf Geräusche beim Betrieb achten. Die Vorrichtung nicht berühren und
nicht mit der Hand in die Maschine fassen. In der Regel ist die Bewegung direkt oder über eine
