Milwaukee 5546-21 - Spécifications; Description Fonctionnelle

11
Calibres minimaux recommandés
pour les cordons de rallonge*
Fiche
signalétique
Ampères
Longueur du cordon de rallonge (m)
7,6 15,2 22,9 30,5 45,7
0 - 2,0
2,1 - 3,4
3,5 - 5,0
5,1 - 7,0
7,1 - 12,0
12,1 - 16,0
16,1 - 20,0
18
18
18
18
16
14
12
18
18
18
16
14
12
10
18
18
16
14
12
10
--
18
16
14
12
10
--
--
16
14
12
12
--
--
--
* Basé sur sur une chute de voltage limite de 5 volts à 150%
de l’intensité moyenne de courant.
MISE A LA TERRE
AVERTISSEMENT
Si le l de mise à la terre
est incorrectement rac-
cordé, il peut en résulter des risques de choc
électrique. Si vous n’êtes pas certain que la prise
dont vous vous servez est correctement mise à
la terre, faites-la vérifier par un électricien.
N’altérez pas la fiche du cordon de l’outil.
N’enlevez pas de la che, la dent qui sert à la
mise à la terre. N’employez pas l’outil si le cordon
ou la che sont en mauvais état. Si tel est le cas,
faites-les réparer dans un centre-service
MILWAUKEE accrédité avant de vous en servir.
Si la che du cordon ne s’adapte pas à la prise,
faites remplacer la prise par un électricien.
Outils mis à la terre (Trois ches à broches)
Les outils marqués « Mise à la terre requise » sont
pourvus d’un cordon à trois ls dont la che a trois
dents. La che du cordon doit être branchée sur une
prise correctement mise à la terre (voir Figure A). De
cette façon, si une défectuosité dans le circuit élec-
trique de l’outil survient, le relais à la terre fournira
un conducteur à faible résistance pour décharger le
courant et protéger l’utilisateur contre les risques de
choc électrique.
La dent de mise à la terre de la che est reliée au
système de mise à la terre de l’outil via le l vert
du cordon. Le l vert du cordon doit être le seul l
raccordé à un bout au système de mise à la terre
de l’outil et son autre extrémité ne doit jamais être
raccordée à une borne sous tension électrique.
Votre outil doit être branché sur une prise appropriée,
correctement installée et mise à la terre
Fig. A
conformément aux codes et ordon-
nances en vigueur. La che du cordon
et la prise de courant doivent être
semblables à celles de la Figure A.
Outils à double isolation
(Deux ches à broches)
Les outils marqués « Double Isolation » n’ont pas
besoin d’être raccordés à la terre. Ils sont pourvus
d’une double isolation conforme eux exigences de
l’OSHA et satisfont aux normes de l’Underwriters
Laboratories, Inc., de l’Association canadienne de
normalisation (ACNOR) et du « National Electrical
Code » (code national de l’électricité).
Fig. B
Fig. C
Les outils à double isolation peuvent
être branchés sur n’importe laquelle
des prises à 120 volt illustrées ci-
contre Figure B et C.
SPÉCIFICATIONS
No de Cat. ................................................. 5546-21
Volts.............................................................120 CA
Ampéres ..............................................................15
Tours-minute á vide ................................... 210-385
Coups par minute á charge ................. 1 600-2 900
Porte-embout ...........................................SDS-Max
Forets heli ........................................45 mm (1-3/4")
Trépan carottier ...................................152 mm (6")
Mèche tunnel ...................................64 mm (2-1/2")

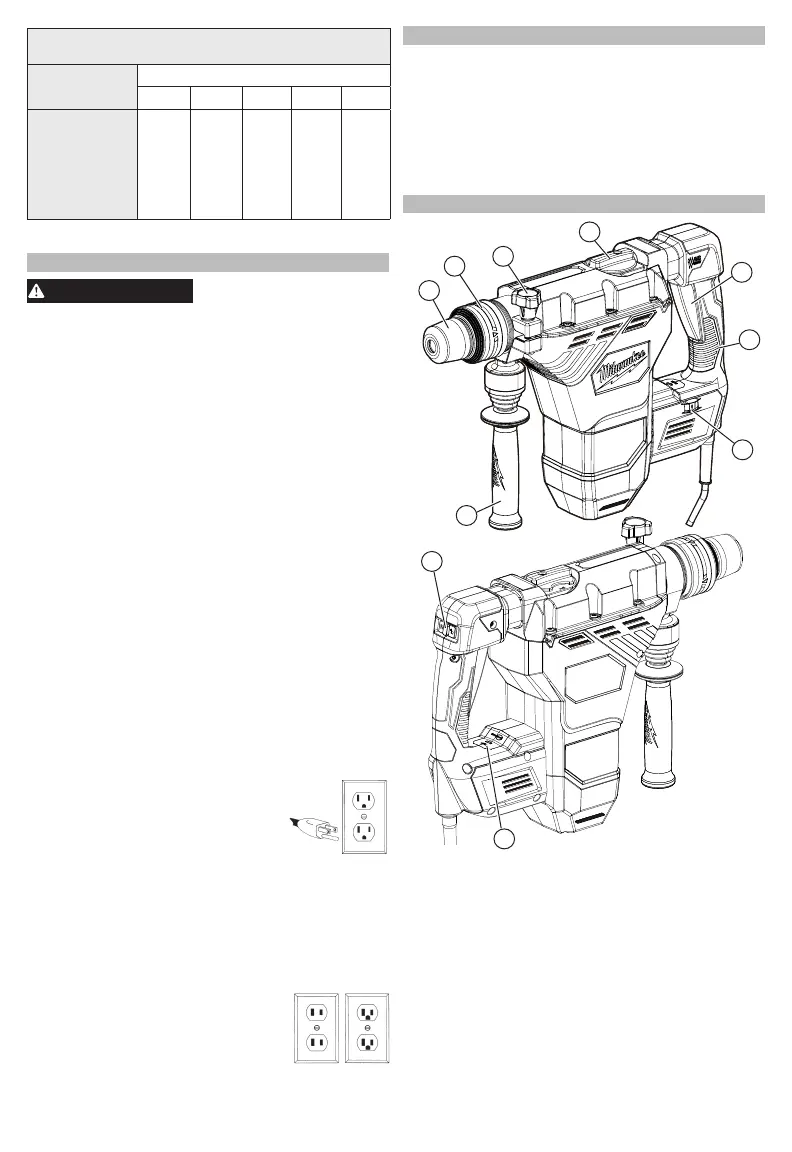

DESCRIPTION FONCTIONNELLE
3
1
7
2
6
9
10
4
5
1. Poignée latérale
2. Porte-embout
3. Collier de déblocage
4. Bouton de poignée
latérale
5. Levier sélecteur de mode
8
6. Détente
7. Poignée détente
8. Bouton de réglage
de la vitesse
9. Verrou de ciseau
10. Avertisseur
d’entretien
