ESPECIFICACIONES
Cat. No. ..................................................... 5546-21
Volts.............................................................120 CA
Amperios .............................................................15
Revoluciones por minuto sin carga ........... 210-385
Golpes por minuto ............................... 1 600-2 900
Portador de brocas .................................. SDS-Max
Brocas .............................................45 mm (1-3/4")
Cortadores de corazon ........................152 mm (6")
Tunel brocas ....................................64 mm (2-1/2")

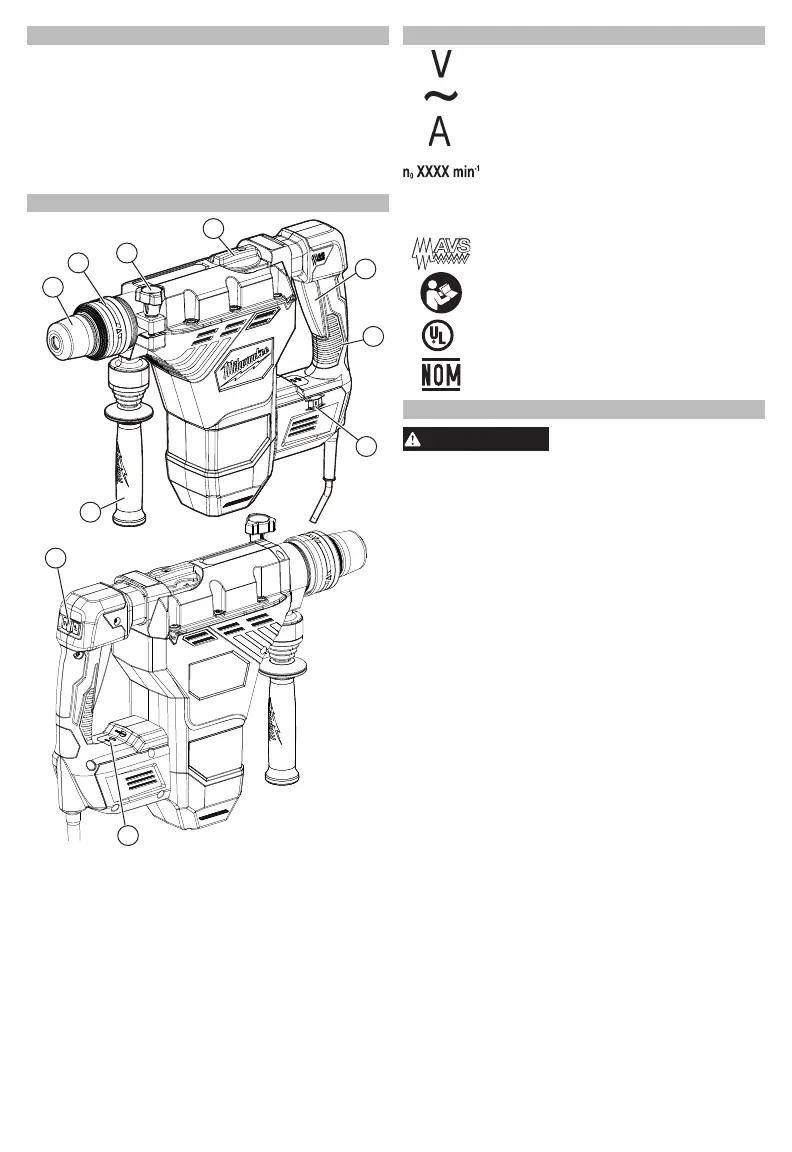

DESCRIPCION FUNCIONAL
3
1
7
2
6
9
10
4
5
1. Mango lateral
2. Portador de brocas
3. Collarín de liberación
4. Perilla de manija lateral
5. Palanca de selector de
modo
8
6. Gatillo
7. Mango gatillo
8. Perilla de ajuste
de velocidad
9. Seguro de cincel
10. Indicador de
mantenimiento
SIMBOLOGÍA
Volts
Corriente alterna
Amperios
Revoluciones por minuto sin carga (RPM)
BPM
Golpes por minuto (BPM)
Sistema antivibración
Leer el manual del operador
C
US
UL Listing Mark para
Canadá y Estados Unidos
Marca de aprobación para México
ENSAMBLAJE
ADVERTENCIA
Para reducir el riesgo de una
lesión, desconecte siempre
la herramienta antes de jar o retirar accesorios,
o antes de efectuar ajustes. Utilice sólo los ac-
cesorios especícamente recomendados. El uso
de otros accesorios puede ser peligroso.
Use los asideros auxiliares que se suministran
con la herramienta. La pérdida de control puede
provocar lesiones personales.
Agarre del mango lateral
1. Aoje la manija lateral al retirar los tornillos del
mango hasta que la manija lateral gire libremente.
2. Gire la manija lateral hacia la posición deseada.
3. Apriete el mango de la manija lateral con rmeza.
Instalación de brocas y cinceles
Asegúrese de que el vástago de la broca esté
limpio. Las partículas de suciedad pueden hacer
que la broca no se alinee correctamente. No utilice
brocas mayores que la capacidad máxima reco-
mendada del taladro porque puede provocar daños
a los engranajes o sobrecargar el motor. Para un
mejor rendimiento, asegúrese de que la broca esté
correctamente afilada y el vástago ligeramente
engrasado antes de usar. Tenga especial cuidado
cuando manipule brocas y cinceles calientes.
Sistema de taladro SDS-Max
1. Desconecte la herramienta.
2. Introduzca la broca o el cincel en el portabrocas
de la herramienta.
3. Empuje la broca dentro de la herramienta hasta
que encaje.
4. Compruebe que la broca está asegurada tirando
de ella.
5. Para retirar brocas y cinceles, tire hacia atrás el
collar de liberación y quite la broca.
