Chapitre 2. CARACTÉRISTIQUES TECHNIQUES FR

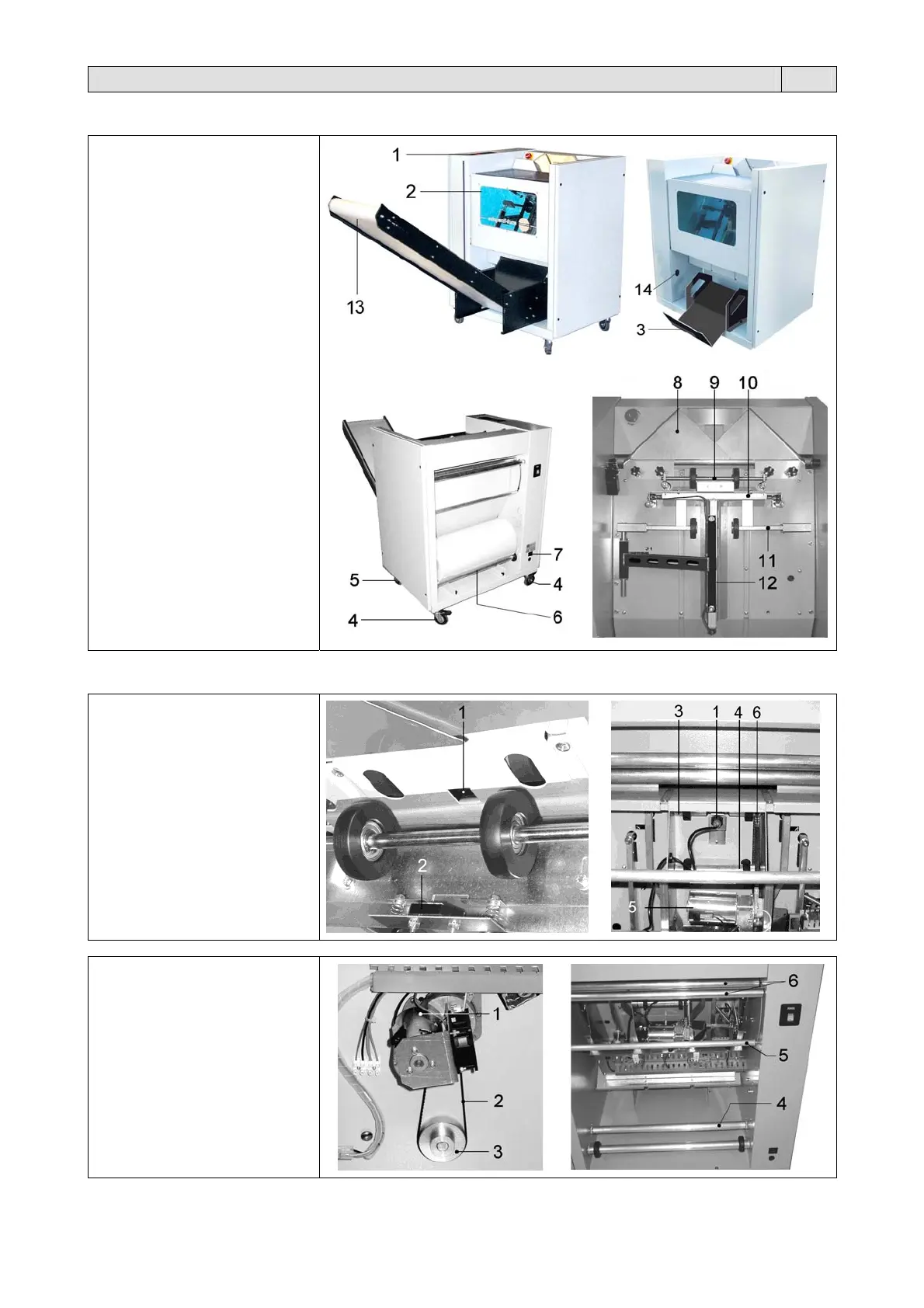

2.1 DESCRIPTION DE LA MACHINE
1 Panneau di commande
2 Trappe antérieure
3 Conteneur à revues
4 Roue avec frein
5 Roue
6 Dérouleur
7 Prise de courant
8 Embase
9 1° Arrêt
10 Barre soudante transversale
11 2° Arrêt
12 Barre soudante longitudinale
13 Bande transporteuse
(dispositif en option)
14 Prise de courant
(pour bande transporteuse)
2.1.1 DETAILS DES COMPOSANTS
Groupe d’entraînement
1. Photocellule
2. Réflecteur
3. Rouleau d’entraînement
4. Rouleau d’entraînement
5. Motoréducteur
6. Courroie dentée
Groupe dérouleur
1. Motoréducteur
2. Courroie dentée
3. Poulie
4. Rouleau motorisé
5. Rouleau basculant
6. Rouleau intermédiaire
