INSTALLATION DU RÉCEPTEUR COPILOT

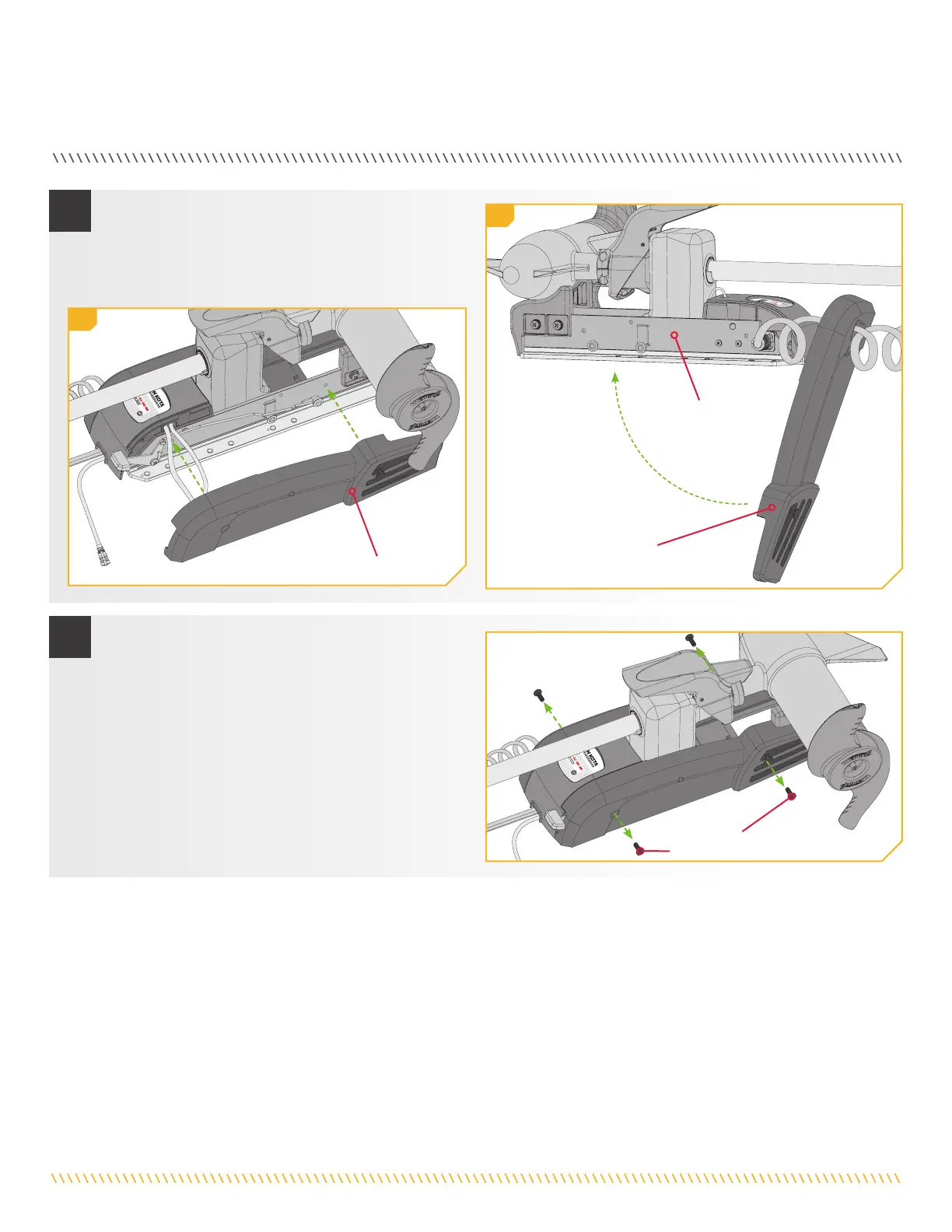

q. Une fois que les fils et le boîtier central sont en
place, arrimez le moteur pour replacer la plaque
latérale gauche.
r. Replacez la plaque latérale droite.
Vis de Plaque
Latérale
s. En utilisant un tournevis Phillips nº 2, replacez les
quatre vis 1/4-20 x 5/8 po (1,59 cm) de la plaque
latérale droite et de la plaque latérale gauche du
support du PowerDrive.
Plaque Latérale Gauche
Plaque Latérale
Droite
Extrusion de
Base
8
9
8r
8q
