46 | minnkotamotors.com
©2021 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION
OUTILS ET RESSOURCES NÉCESSAIRES
INSTALLATION

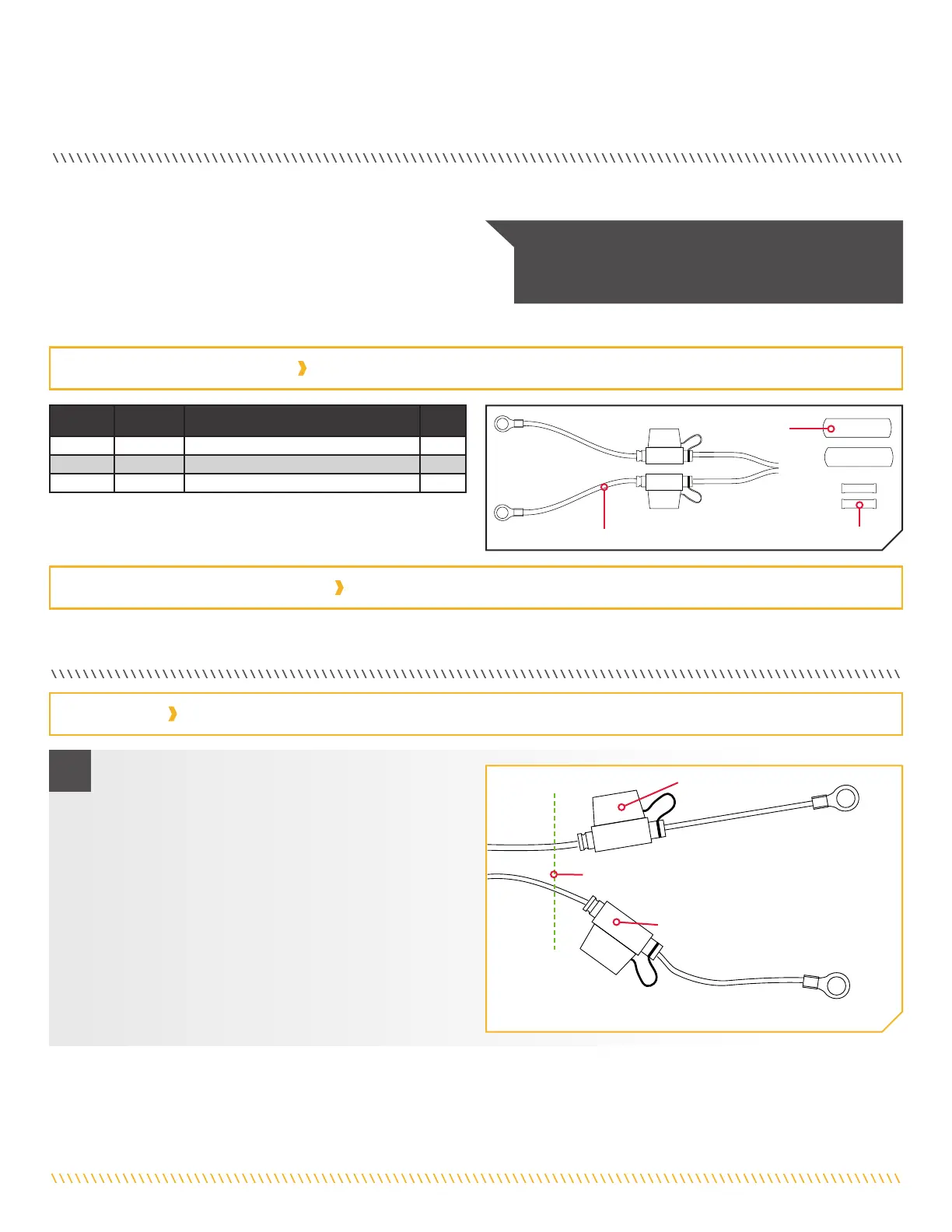

INSTALLATION DU CÂBLE DE RALLONGE DU CHARGEUR DE BATTERIE MK-EC
LISTE DE PIÈCES D’INSTALLATION
Les câbles de rallonge du chargeur de batterie Minn Kota sont
idéaux pour allonger les câbles de sortie du chargeur qui ne se
rendent pas aux compartiments de batterie de l’étrave, du centre
ou de la traverse. Comprend une installation facile avec une gaine
thermorétrécissable avec adhésif étanche pour l’utiliser dans des
milieux d’eaux salées. Chaque conducteur est fusionné pour la protection contre des courts-circuits accidentels.
1
2
3
a. Arrêter l’alimentation CA de votre chargeur et
débrancher le chargeur de TOUTES les batteries.
b. Ouvrir la porte ou la trappe du compartiment et le
laisser s’aérer pendant 15 minutes. Cela permet
aux gaz qui se sont accumulés dans le compartiment
de s’échapper.
c. Repérer le câble de sortie du chargeur à allonger et
utiliser le coupe-fils pour couper le fil rouge ou blanc
(positif) et noir (négatif) devant les porte-fusibles.
Câbles de sortie Câbles de sortie
du chargeurdu chargeur
Couper iciCouper ici
Porte-fusiblePorte-fusible
Porte-fusiblePorte-fusible
• Coupe-fils
• Pince à dénuder
• Sertisseur
• Pistolet thermique
OUTILS ET RESSOURCES NÉCESSAIRES
INSTALLATION
1
AVIS : Le câble de rallonge du chargeur de batterie MK-
EC (nº 1820089) est une trousse en option qui n’est PAS
incluse avec le chargeur.
INSTALLATION DU CÂBLE DE RALLONGE DU CHARGEUR DE BATTERIE MK-EC
Article/
Ensemble
Nº de pièce Description Qté
1
✖
15FT EXTENSION CABLE 1
2
✖
WIRE SPLICE 2
3
✖
ADHESIVE HEAT SHRINK 2
✖ Cette pièce est incluse dans un ensemble et ne peut pas être
commandée individuellement.
LISTE DE PIÈCES D’INSTALLATION
