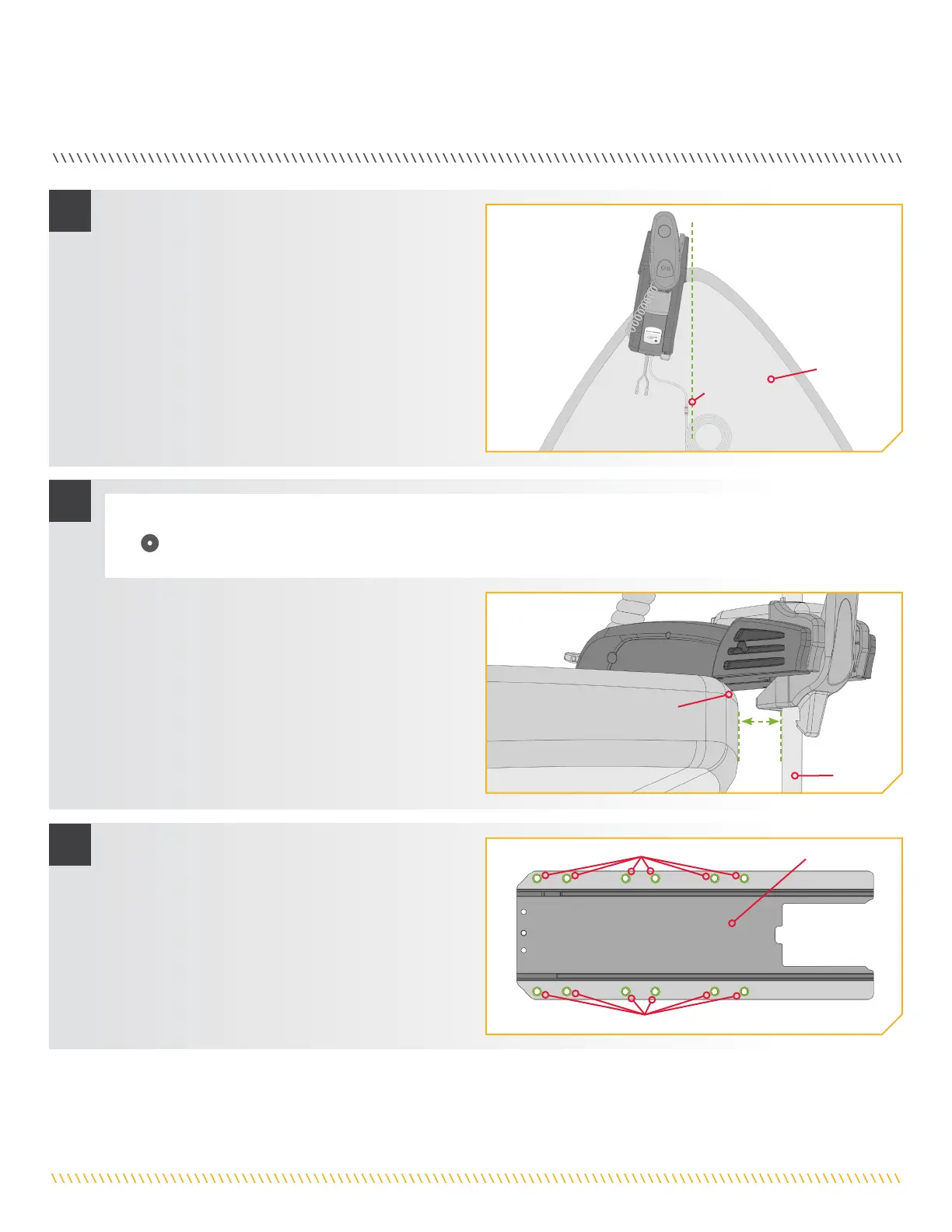

f. Placez le support aussi près que possible de la quille
ou de l’axe du bateau. Le moteur peut être installé
soit sur le côté bâbord ou tribord du bateau, selon la
g. préférence personnelle. Vérifiez l’emplacement
avec le moteur dans la position arrimée et
déployée. Relisez les facteurs de montage juste
avant l’installation.
Pont du
bateau
QuilleQuille
4
h. Lorsque le moteur est en position déployée, veillez
à ce que l’arbre dépasse le plat-bord de 1½ po
(3,8 cm). Lorsqu’il est arrimé et déployé, l’appareil
inférieur ne doit pas rencontrer d’obstacles.
i. Assurez-vous que le support est de niveau. Au
besoin, utilisez les rondelles de caoutchouc (article
nº 4) pour créer une surface au niveau.
j. Il est recommandé de marquer au moins 6 des 12
trous dans l’extrusion de base et d’avoir au moins
deux boulons de chaque côté qui sont le plus
éloignés l’un de l’autre. Une installation idéale serait
d’utiliser 6 boulons avec un minimum de 4.
k. Percez le pont du bateau à l’aide d’une perceuse
9/32 po (7,1 mm) aux endroits marqués.
ARTICLE(S) REQUIS
#4 x 6
Emplacements de perçage
Emplacements de perçage
1½ po 1½ po
(3,8 mm) (3,8 mm)
minimumminimum
Plat-bordPlat-bord
Arbre
Extrusion de
la base
5
6
34 | minnkotamotors.com
©2023 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION DU RIPTIDE POWERDRIVE
