l. Mettez un boulon de montage 1/4-20 x 3 1/2 po
(6,35-20 x 88,9 mm) (article nº 1) dans chaque
trou percé. Le boulon de montage devra traverser
l’extrusion de base et le pont du bateau. Si les
rondelles en caoutchouc (article nº 4) sont utilisées,
elles doivent se trouver entre l’extrusion de base et
le pont du bateau. Assurez-vous de fixer le moteur
avec des vis de chaque côté de l’extrusion de base.
ARTICLE(S) REQUIS
#1 x 6
#4 x 6
7
m. Placez une rondelle plate (article nº 2) puis un écrou
Nylock (article nº 3) au bout de chaque boulon
montage comme illustré, puis serrez. Assurez-vous
que toute la quincaillerie est bien fixée.
#2 x 6 #3 x 6
AVIS : Pour prévenir le grippage de la quincaillerie
en acier inoxydable, n’utilisez pas d’outils haute
vitesse pour l’installation. Le fait de mouiller les vis
ou d’appliquer un produit antigrippant peut aider à
prévenir qu’elles grippent.

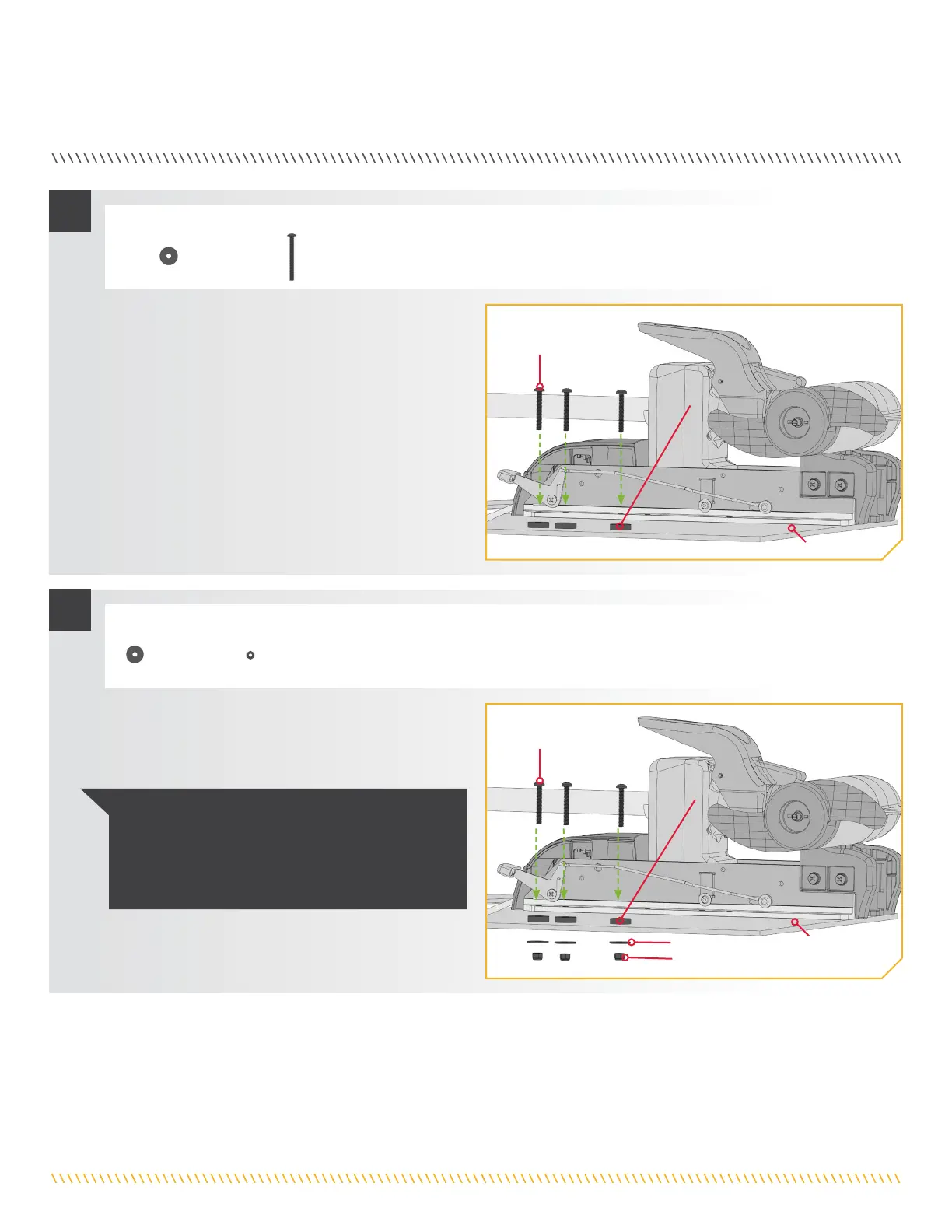

8
ARTICLE(S) REQUIS
Boulon de
montage
Rondelle en caoutchoucRondelle en caoutchouc
Pont du Pont du
bateaubateau
Boulon de
montage
Rondelle en caoutchoucRondelle en caoutchouc
Écrou Nylock
Rondelle plate
Pont du Pont du
bateaubateau
minnkotamotors.com | 35
©2023 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION DU RIPTIDE POWERDRIVE
